2.5.1 Режим «Граф. О. расс.»

Режим схожий с режимом «График». Экран разбит на две части: в верхней части

отображается указатель трассы, в нижней части отображается

график изменения во

времени параметра «Относительное расстояние до коммуникации».

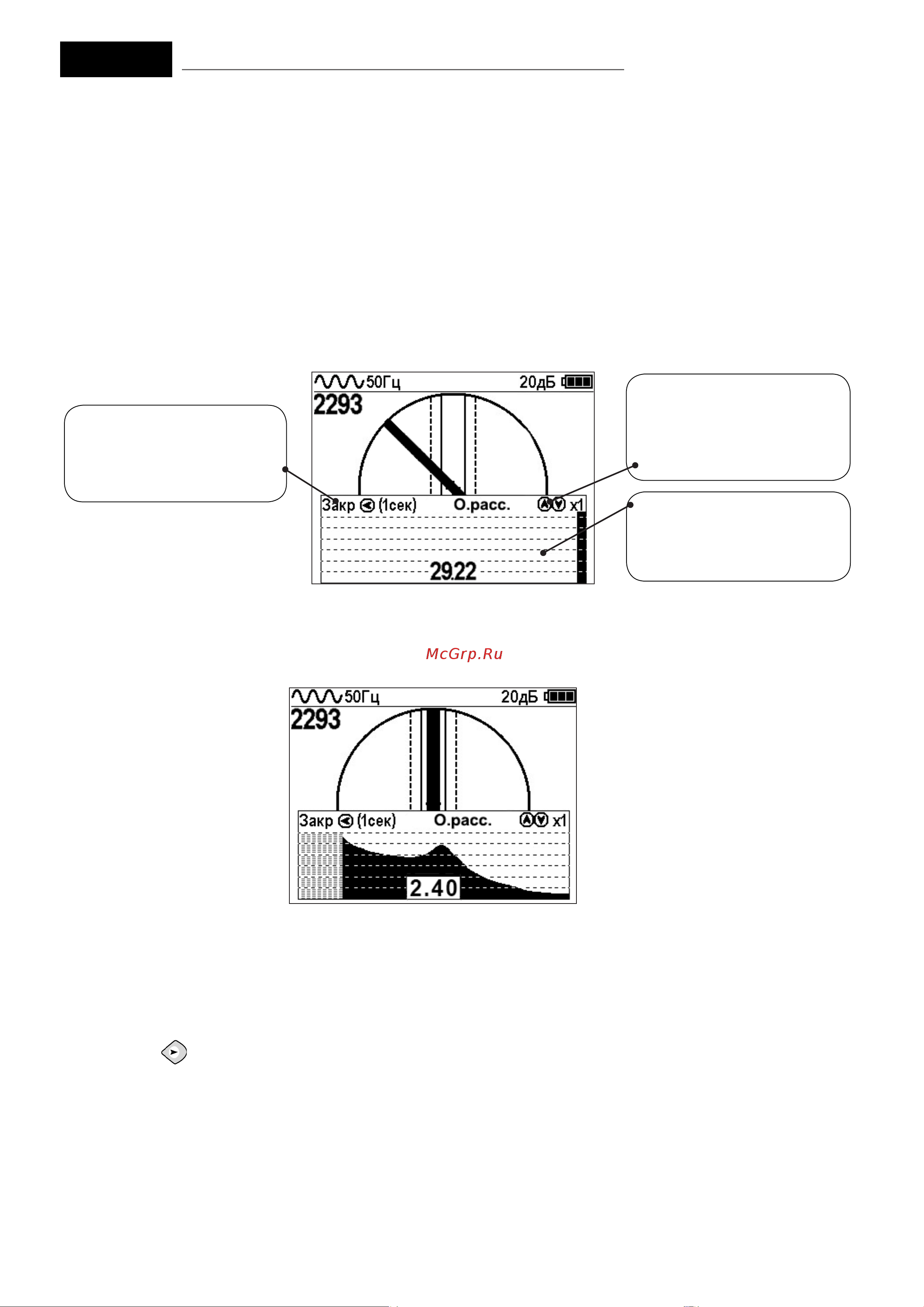

Вид индикации в режиме «Граф. О.рас.»:

Подсказка «Закр» –

возврат в режим «Трасса»

нажатием кнопки «<»

в течение 1 секунды

Подсказка – измене-

ние масштаба графика от-

носительной глубины в 2,

4 и 8 раз нажатием клавиш

«вверх» и «вниз»

График изменения па-

раметра «Относительное

расстояние до коммуника-

ции» во времени

В случае двух близко расположенных коммуникаций при перемещении приемника пер-

пендикулярно их осям на графике «О.расс.» измененяются значения параметра.

График будет иметь следующий вид:

В приемнике реализованы 2 режима с отображением графика изменения параметра «От-

носительное расстояние до коммуникации» во времени: Граф. О.рас. (График О.расс. +

Трасса) - с отображением графика одновременно с режимом отображения указателя трас-

сы и режим MIN&О.расс. (Графики MIN и О.расс) - одновременное отображение на ин-

дикаторе графиков MIN и «Относительное расстояние до коммуникации».

Минимальные значения «Относительного расстояния до коммуникации» указывают

на наличие коммуникации с некоторой погрешностью, т.к. в случае двух или нескольких

коммуникаций точка минимума может быть смещена относительно мест прохождения

коммуникаций из-за их взаимного влияния.

Переход в режим работы «График О.расс.» можно производить из режима «Трасса»

клавишей «

», а также из меню базового набора режимов и из меню расширенного

набора режимов.

2.5.2 Режим «MIN&О.рас.»

В данном режиме экран приемника разбивается на две части: в верхней части

отображается смещающийся по времени график изменения уровня сигнала по методу

«минимума», в нижней части отображается смещающийся по времени график изменения

параметра «относительное расстояние» до коммуникации.
