Приемник трассопоисковый АП-019.4

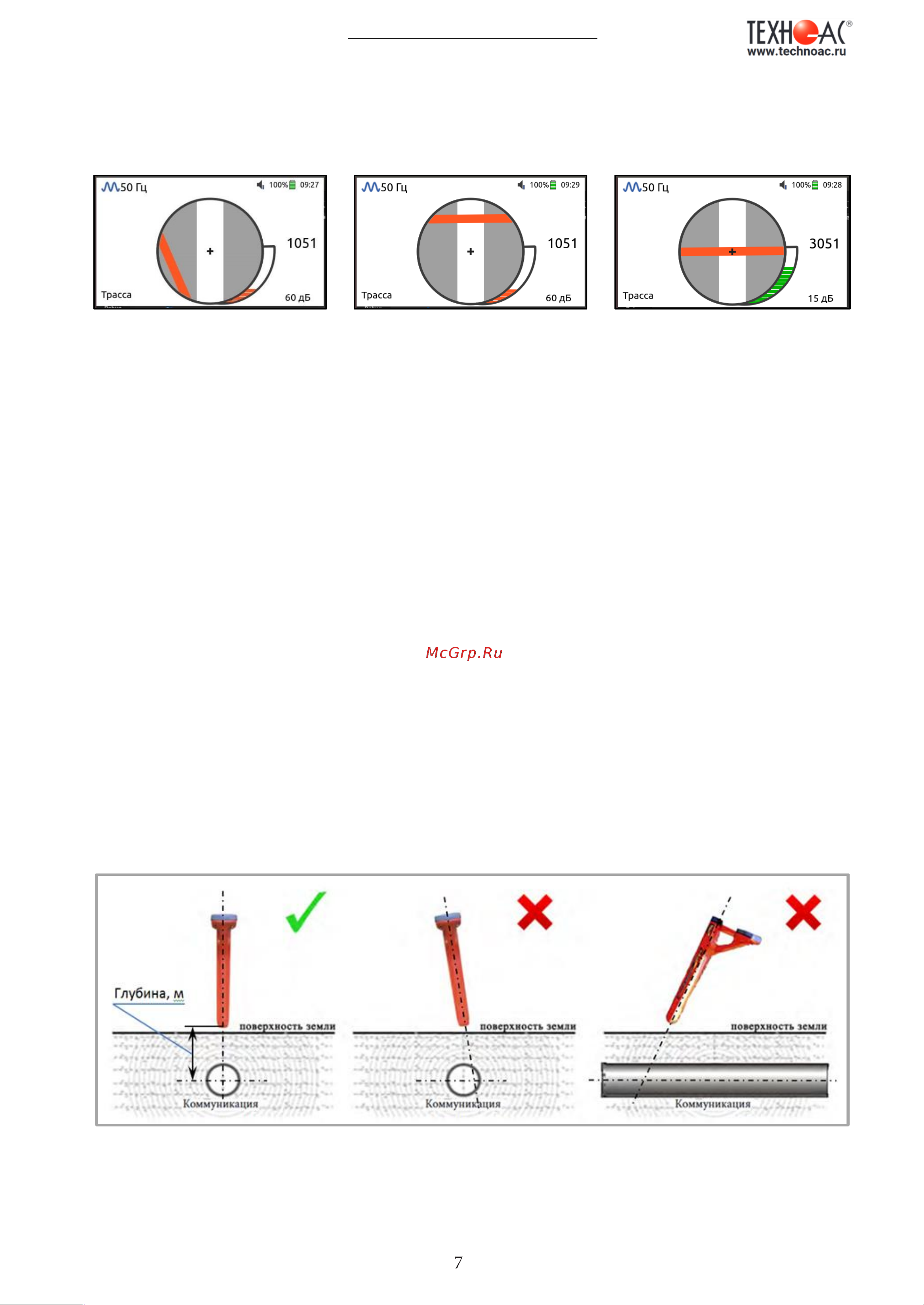

Указатель положения оси коммуникации расположен внутри окружности и

обозначает положение коммуникации относительно оси приемника - функция «Компас»

(Рисунок 5).

а) б) в)

а) - коммуникация в стороне от приемника;

б) - коммуникация впереди от приемника;

в) – приемник находится над коммуникацией, ось приемника перпендикулярна

направлению коммуникации.

Рисунок 5. Индикация положения коммуникации - функция «Компас».

«Уровень входного сигнала» - четырехзначное число, которое отображает

интенсивность электромагнитного поля с частотой установленного фильтра. Численное

значение «Уровня сигнала» увеличивается при приближении к источнику

электромагнитного поля данной частоты и достигает максимального значения

непосредственно над коммуникацией. Значение уровня сигнала помогает оператору при

трассировке и в оценке результатов измерений при обследовании коммуникации.

Динамический диапазон измеряемых уровней сигнала составляет 140 дБ.

Значение уровня сигнала выведено на индикаторе в цифре и в виде стилизованной

шкалы. Цвет шкалы уровня сигнала меняется в зависимости от его величины: слабый

сигнал – красный цвет, средний сигнал – оранжевый цвет, сильный сигнал – зеленый

цвет.

Коэффициент усиления в режиме «Трасса» выбирается автоматически.

При замере глубины залегания коммуникации антенный модуль приемника должен

быть расположен вертикально (Рисунок 6).

Рисунок 6. Положение приемника при замере глубины.
