Приемник трассопоисковый АП-019.4

При замере глубины смещение приемника в сторону от оси коммуникации (при

нахождении указателя положения коммуникации в обозначенной области на индикаторе

приемника, в том числе при его положении, совпадающем с осью приемника) значения

глубины искажаются (увеличиваются). Поэтому, правильным значением глубины будет ее

минимальная величина (1,1 м на Рисунке 7).

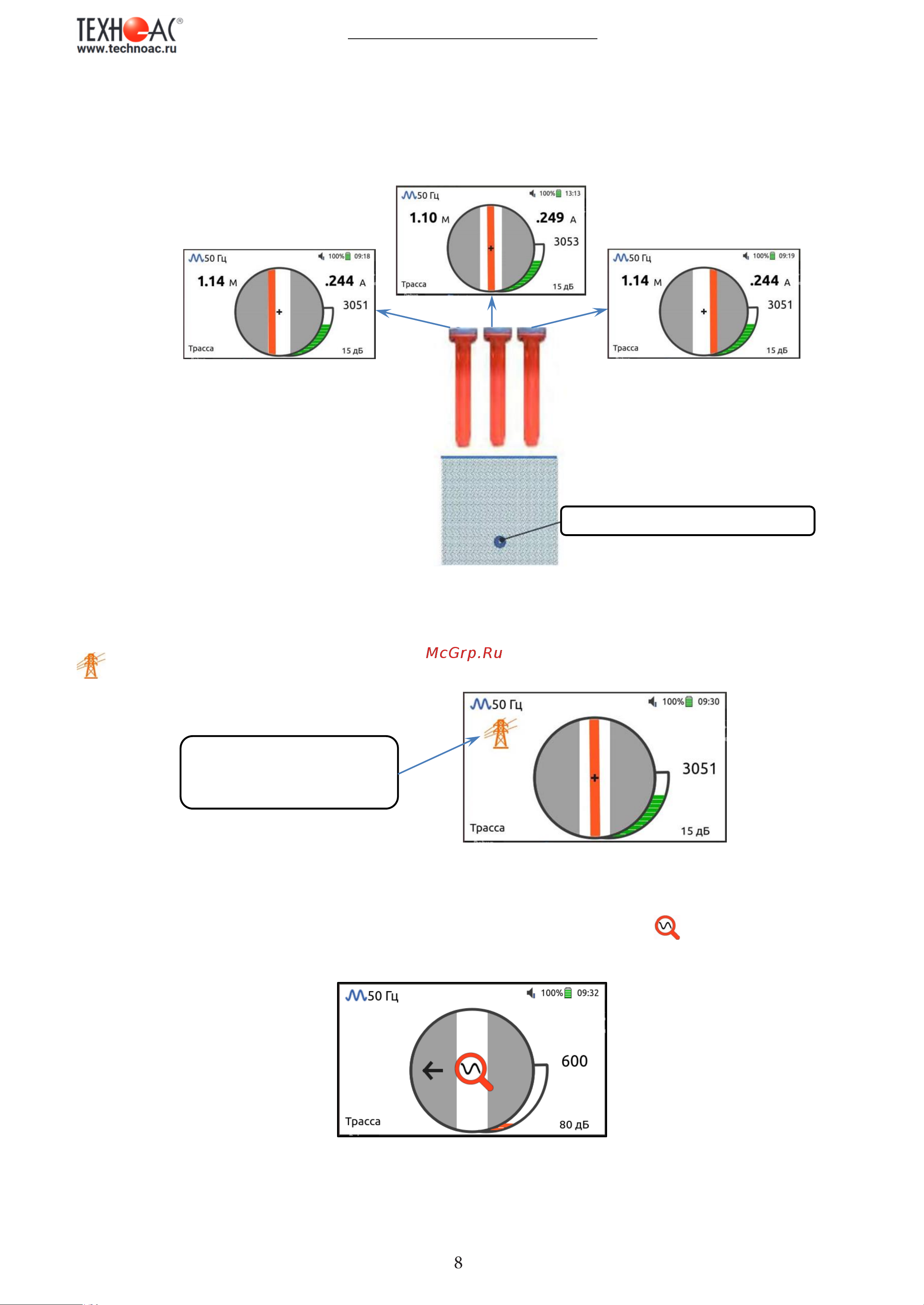

Рисунок 7. Измерение глубины залегания коммуникации.

При наличии результирующего сигнала сверху от приемника (например, под линией

электропередач) измерение глубины и тока невозможно, и на экране отображается значок

(Рисунок 8).

Рисунок 8. Индикатор наличия сигнала сверху от приемника.

При слабом уровне сигнала, когда приемник не может отобразить глубину залегания

коммуникации и величину тока, на экране появляется значок - «лупа» и стрелка,

указывающая направление к коммуникации (Рисунок 9).

Рисунок 9. Экран приемника в режиме «Трасса» при слабом сигнале.

Уточнить положение коммуникации в этом случае можно в режимах «Пик», «Ноль»

или «Мин./Макс».

Коммуникация

Индикатор наличия

источника сигнала

сверху от приемника
