РАЗРАБОТКА, ПРОИЗВОДСТВО И ПОСТАВКА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

б) При питании от встроенного аккумулятора индикатор све-

тится постоянно, отображая три категории напряжения питания

U автономного аккумулятора:

- зелёный цвет – «номинальное» напряжение;

- жёлтый цвет – «допустимое» напряжение;

- красный цвет – «критическое» напряжение, энергетический потенциал аккумуля-

тора на исходе, возможно автовыключение.

При питании от внешнего источника цвет индикатора отображает соответствующий

уровень его напряжения без оценки энергетического потенциала.

2) «P» - потребляемая мощность. Индикатор светится постоянно, отображая три

степени энергопотребления:

- зелёный цвет – «низкая» потребляемая мощность;

- жёлтый цвет – «средняя» потребляемая мощность;

- красный цвет – «высокая» потребляемая мощность.

2.4. Поле установки параметров

По выбору оператора обозначает цифровые зна-

чения следующих параметров на «Цифровом поле»:

1) НАПРЯЖЕНИЕ ПИТАНИЯ в вольтах « »:

- зелёный цвет – напряжение питания в

режиме «стоп»;

- красный цвет - напряжение питания в ре-

жиме «генерация».

2) ЧАСТОТА генерируемого сигнала в килогер-

цах « »:

- зелёный цвет в режиме «стоп» – на «Цифровом поле»

индицируется установленная частота входного непрерывного

«НЕПР» или прерывистого «ПРЕР» сигнала.

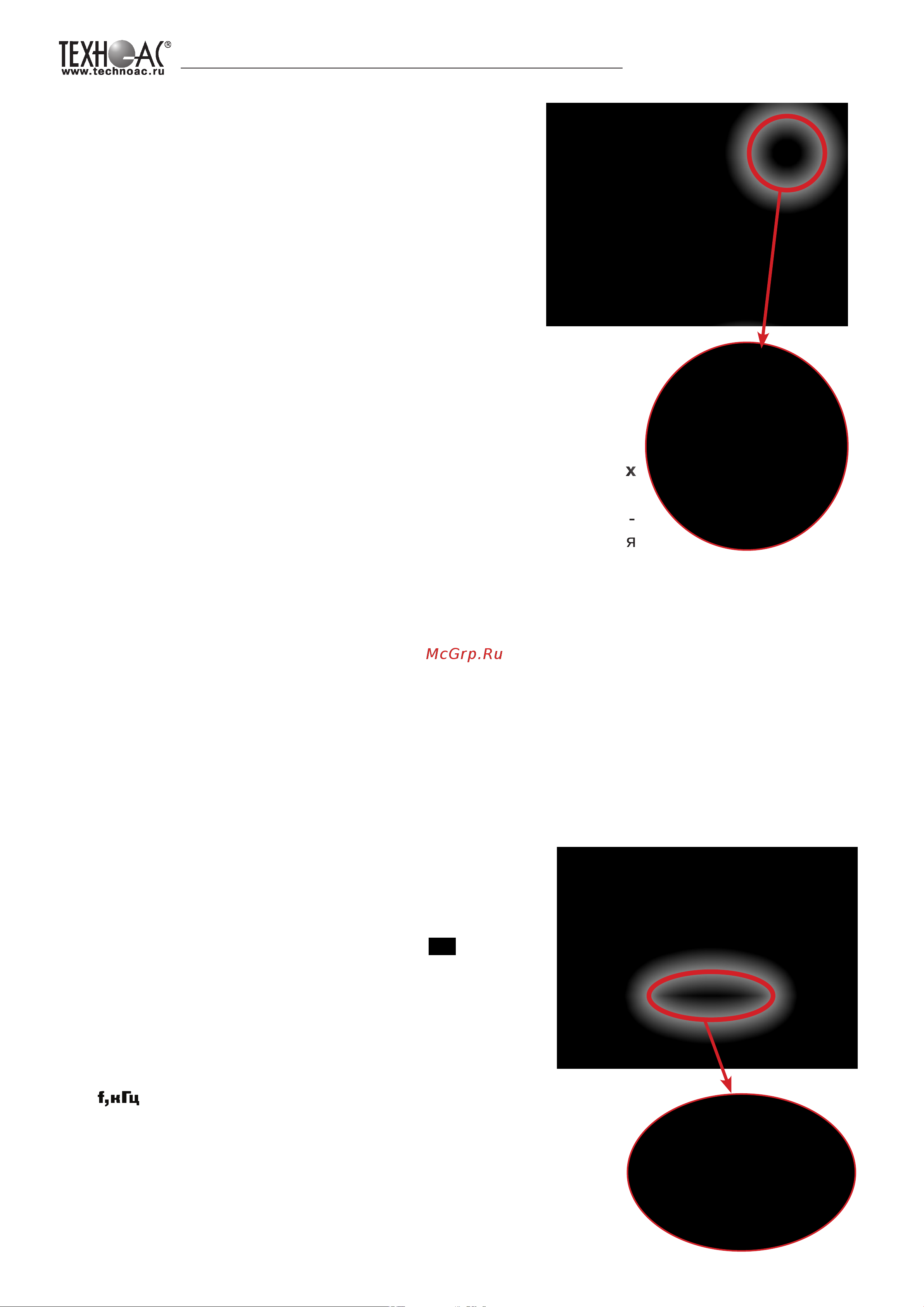

2.3. Поле электропитания

Индикаторы «C/U» и «P» тремя цветами свечения

всегда отображают результаты ориентировочной

оценки состояния источника питания в текущем ре-

жиме эксплуатации:

1) «C/U» - энергетический потенциал источни-

ка питания.

а) При зарядке по алгоритму «CC/CV» (постоянный

ток - постоянное напряжение) индикатор мерцает,

отображая три стадии накопления ёмкости С:

- красный цвет – начальная стадия при посто-

янном

зарядном токе «CC_constant current»;

- жёлтый цвет – стадия «дозарядки» при постоянном

зарядном напряжении «CV_constant voltage»;

- зелёный цвет – аккумулятор заряжен.

Во время зарядки допускается работа во всех штатных

режимах.
