РАЗРАБОТКА, ПРОИЗВОДСТВО И ПОСТАВКА КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

По выбору оператора отображает тип нагрузки и варианты «модуляции» выходного сиг-

нала.

1) «

» - «УСТРОЙСТВО ТРАНСЛЯЦИИ», тип исполнительного устройства:

- зелёный цвет – нагрузкой является встроенная передающая антенна «LC»

(к выходному разъему генератора ничего не подключено);

- жёлтый цвет – подключена внешняя индукционная передающая антенна «АН» или

клещи передающие «

»;

- красный цвет – «ударный» режим «УР(

, , )

», подключен ударный механизм;

- отсутствие свечения – подключен кабель выходной.

2) «

» - «МОДУЛЯЦИЯ», наличие/отсутствие модуляции (специальной формы сиг-

нала) и тип специальной формы:

- зелёный цвет – прерывистый режим модуляции «ПРЕР»;

- жёлтый цвет – двухчастотный режим модуляции «F1_2(8)»;

- отсутствие свечения – нет модуляции (установлен режим непрерывного «НЕПР»

синусоидального сигнала) или подключен ударный механизм.

Всегда присутствует информация об установленных режимах работы, независимо от

наличия или отсутствия генерации.

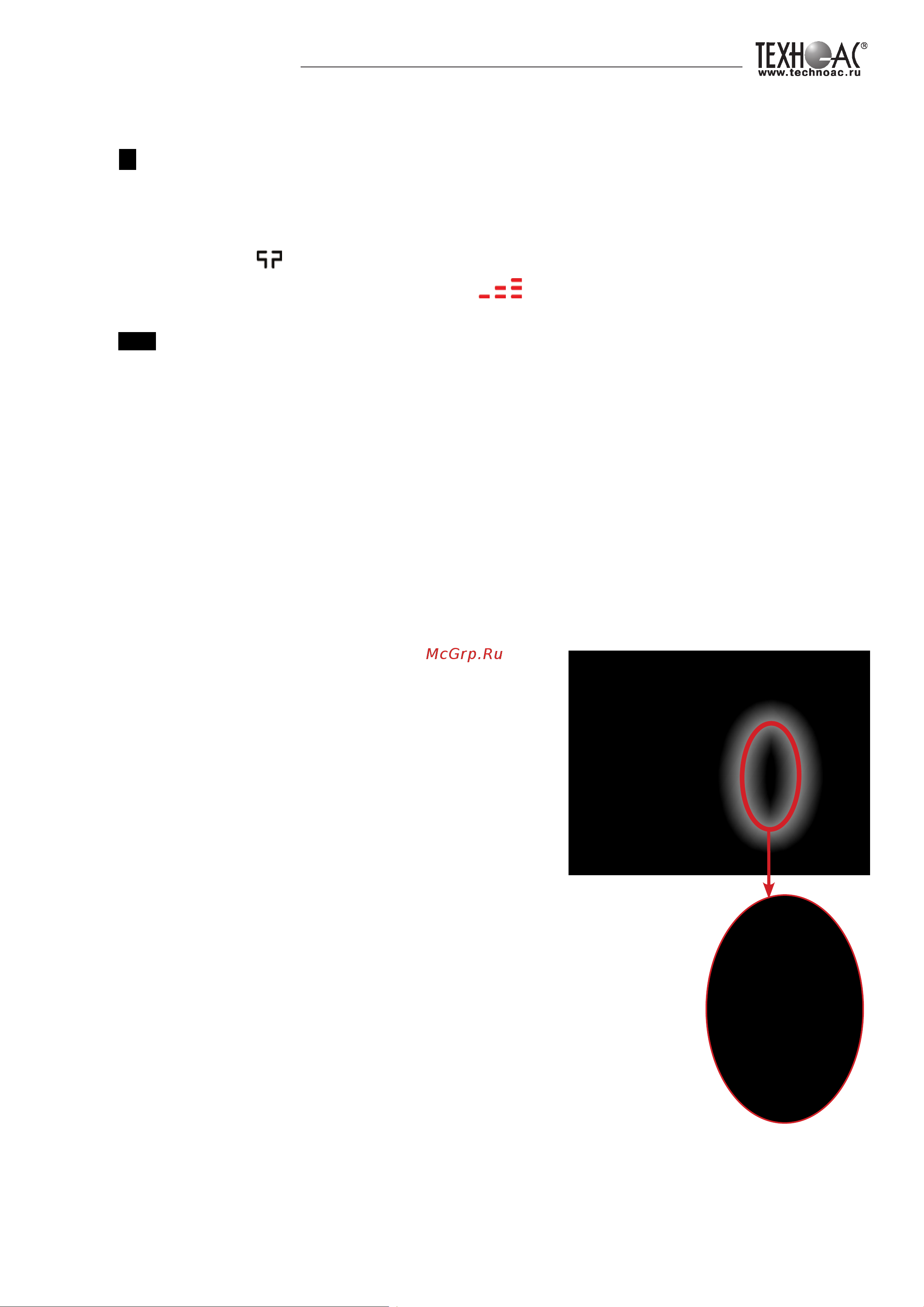

2.5. Поле выходных параметров

По выбору оператора, только в режиме «генера-

ция», обозначает непрерывным красным свечением

выходной параметр, значение которого индицирует-

ся на «Цифровом поле»:

- «U,В» - выходное напряжение в вольтах;

- «I,А» - ток в нагрузке в амперах;

- «P,Вт» - мощность, выделяющаяся в нагрузке

в ваттах;

- «R,Ом» - сопротивление нагрузки в омах;

- «R,кОм» - сопротивление нагрузки в килоомах.

Красный цвет непрерывного свечения обозначает

наличие активного режима «генерация».

ПРИМЕЧАНИЕ

Параметр или режим, значение которого отображается на «Цифровом поле» в режиме

«стоп», выделяется миганием соответствующего индикатора.

ПРИМЕЧАНИЯ

1) «Красное» мигание «I,А» в режиме «стоп» обозначает:

на «Цифровом поле» – значение тока согласования, выбираемого

из «банка».

2) В режиме «LC» индицируется только «U,В».
