Технические характеристики

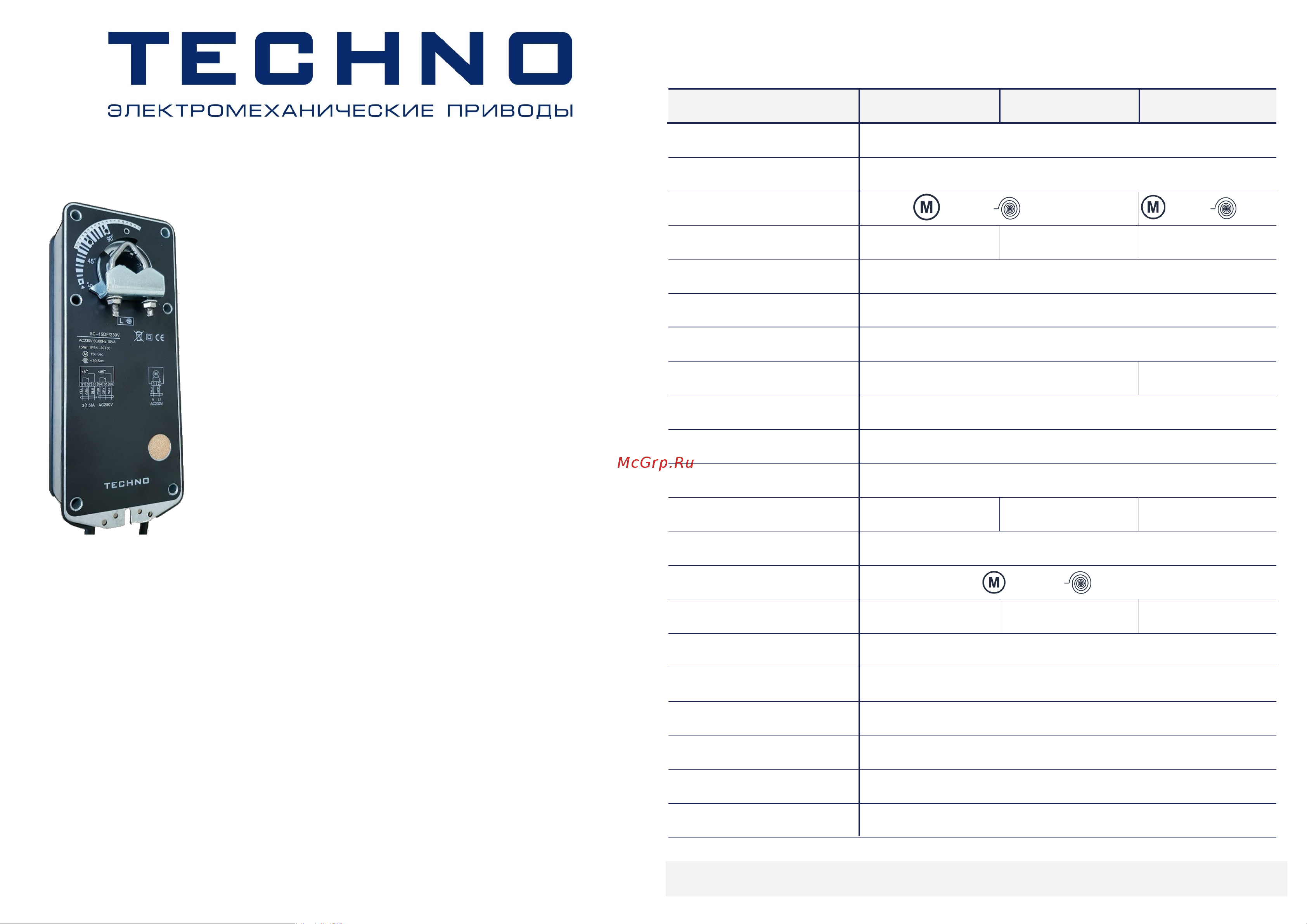

Руководство по эксплуатации для

электропривода серии SC-10

Электропривод с возвратной пружиной для

управления воздушными клапанами

Примечание. Устройство может быть вскрыто только на заводе-

изготовителе. Оно не содержит частей, которые могут быть

переустановлены или отремонтированы потребителями

Особенности серии SC-10:

 Крутящий момент 10 Нм

 Номинальное напряжение 24 В / 230 В

 Два вида управления: открыто/закрыто, аналоговое 0(2)~10 В

 Универсальный адаптер: размер круглого вала до 19 мм

 Опционально два вспомогательных переключателя SPDT*

 Герметичный корпус соответствует требованиям IР54

 Без ручного управления

Описание:

Приводы TECHNO серии SC-10 с пружинным

возвратом разработаны специально для управ-

ления воздушными клапанами и заслонками,

установленных в системах вентиляции. Привод

SC-10 обладает компактным размерами и гибким

управлением. После отключения питания привод

возвращается в начальное положение при помо-

щи пружины.

Модель

SC-10DN(F)/24V SC-10DN(F)/230V

SC-10AN(F)/24V

Крутящий момент 10 Нм

Площадь заслонки до 2 м²

Рабочее время 100 с 25 с 120 с 30 с

Энергопитание AC-DC 24 В AC 230 В AC-DC 24 В

Энергопотребление Режим работы: 5 Вт, режим ожидания: 2,5 Вт

Расчетная мощность 10 ВА

Масса 2,5 кг

Управление открыто/закрыто 0(2)~10 В

Направление вращения Определяется стороной монтажа

Угол поворота 0...90° (макс. 95º) / настройка 5...85° (5° шаг)

Индикация положения Механический указатель

Переключатели SPDT*

DN– нет, DF– 2 SPDT DN– нет, DF– 2 SPDT AN– нет, AF– 2 SPDT

Срок службы 70000 полных циклов хода штока

Уровень шума 50 дБ, 62 дБ

Класс защиты III (низкое напряжение) II (всё изолированно) III (низкое напряжение)

Степень защиты IР54

Диаметр вала ○10...19мм □6х6….15х15мм

Рабочая температура -30...+50 °С

Влажность 5~95% RH без конденсации

Температура хранения -40...+70 °С

Сертификация EAC, CE и UL873

* SPDT (Single-Pole Double-Throw) –однополюсная группа переключающихся контактов.
