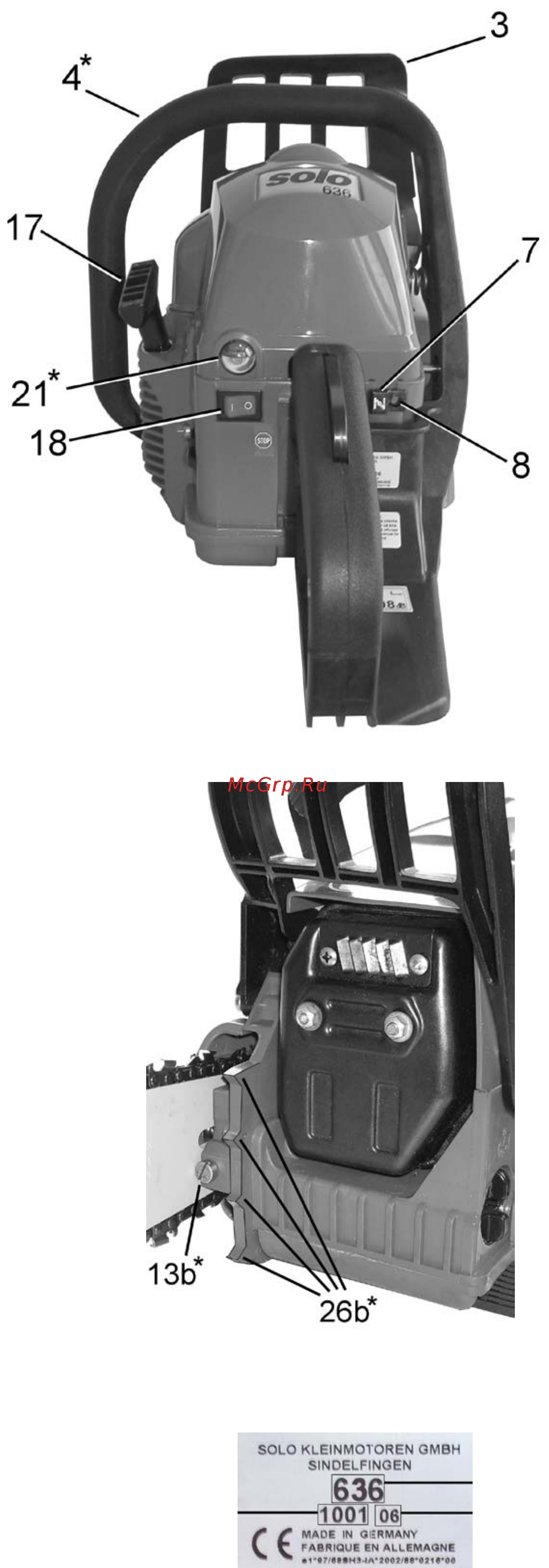

Рис. 1c (в зависимости от модели могут

встречаться различия), вид сзади.

Рис. 1d (635), вид спереди.

1. Цепь.

2. Полотнище пилы.

3. Защитное приспособление.

4*. Рукоятка.

5. Крышка.

6. Задняя рукоятка.

7. Рукоятка управления воздушной заслонкой.

8. Контрольный штифт функции половинного дросселя.

10.Блокировка дроссельного рычага.

11. Дроссельный рычаг.

12. Гайки крепления крышки полотнища.

13а*. Винт натяжения цепи, боковой (636, 642, 643 IP).

13b*. Винт натяжения цепи, передний (635).

14. Защитный стопор цепи.

15. Пружина цепного тормоза.

16. Винт крепления крышки.

17. Ручка стартера.

18. Кнопка выключения.

19. Крышка топливного бака.

20. Крышка масляного бака для смазки цепи.

21*. Устройство подкачки (только у

моделей 636, 642, 643 IP).

22*. Декомпрессионный клапан (только у

моделей 636, 642).

24. Ограничительный винт холостого хода.

25. Регулировочные винты карбюратора H и L

(регулировка только в специализированной мастерской).

26а*. Стопорный захват (металлический), 643 IP.

26b*. Стопорный захват, встроенный в корпус (635, 636, 642).

27. Выпуск.

* - в зависимости от модели могут встречаться различия.

Фирменная заводская табличка.

636 – обозначение модели.

1001 – серийный номер.

06 – год выпуска (2006г.).
