СЕРИЯ ЗУ2 / АБМС.ЗУ2.005.100 РЭ

v.1.7 / 14.02.2023

При подключенной входной сети 220 В, при замыкании выходных зажимов за-

рядного устройства между собой, сработает защита от короткого замыкания – напряжение

на выходе резко упадет и будет периодически появляться и пропадать. При устранении

короткого замыкания, зарядное устройство автоматически вернется в нормальный режим.

Внимание! Не следует допускать долговременного (дольше 10 секунд) корот-

кого замыкания выхода.

Защита от переполюсовки

6.8

При подключении зарядного устройства к АКБ в неверной полярности зарядное

устройство не выйдет из строя. Индикаторы при этом светиться не будут.

Внимание! Защита от переполюсовки функционирует только при отключенной

сети 220 В. Если АКБ подключена к зарядному устройству в неверной полярности, при

подключении входной сети 220 В, зарядное устройство выйдет из строя.

7 Принцип работы зарядного устройства

Зарядное устройство работает непрерывно, автоматически переключаясь

7.1

между тремя стадиями работы. Трехстадийный режим (его графическое представление

соответствует рисунку 2) обеспечивает полную зарядку АКБ за короткое время, при этом

аккумуляторная батарея полностью заряжается и сохраняет свою емкость в течение дли-

тельного времени.

П р и м е ч а н и е – время показано условно

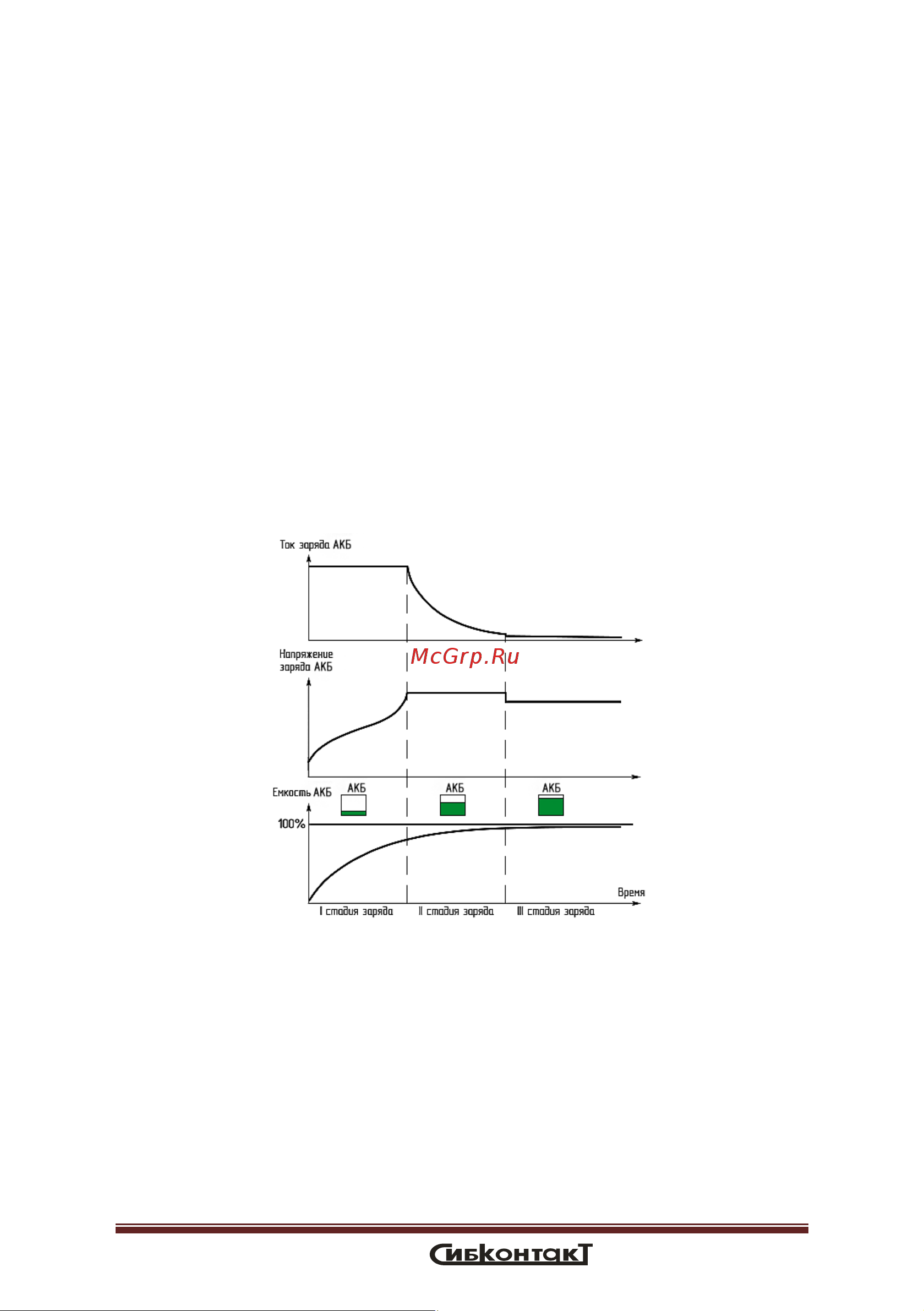

Рисунок 2 – Трехстадийный процесс заряда аккумуляторной батареи

На первой стадии зарядное устройство выдает постоянный ток заряда, пока

7.2

напряжение на АКБ не достигнет уровня перехода на вторую стадию. Продолжительность

первой стадии ограничена 4 часами.

На второй стадии зарядное устройство выдает постоянное напряжение

7.3

и ток, снижающийся по мере заряда АКБ. Продолжительность второй стадии фиксирована

и составляет 2 часа.

На третьей стадии АКБ заряжается малым током при постоянном напряже-

7.4

нии. Длительность стадии не ограничена.
