![RedVerg Basic GB52C 6655290 [8/23] Страница 9](/img/pdf.png)
RedVerg Basic GB52C 6655290 [8/23] Страница 9

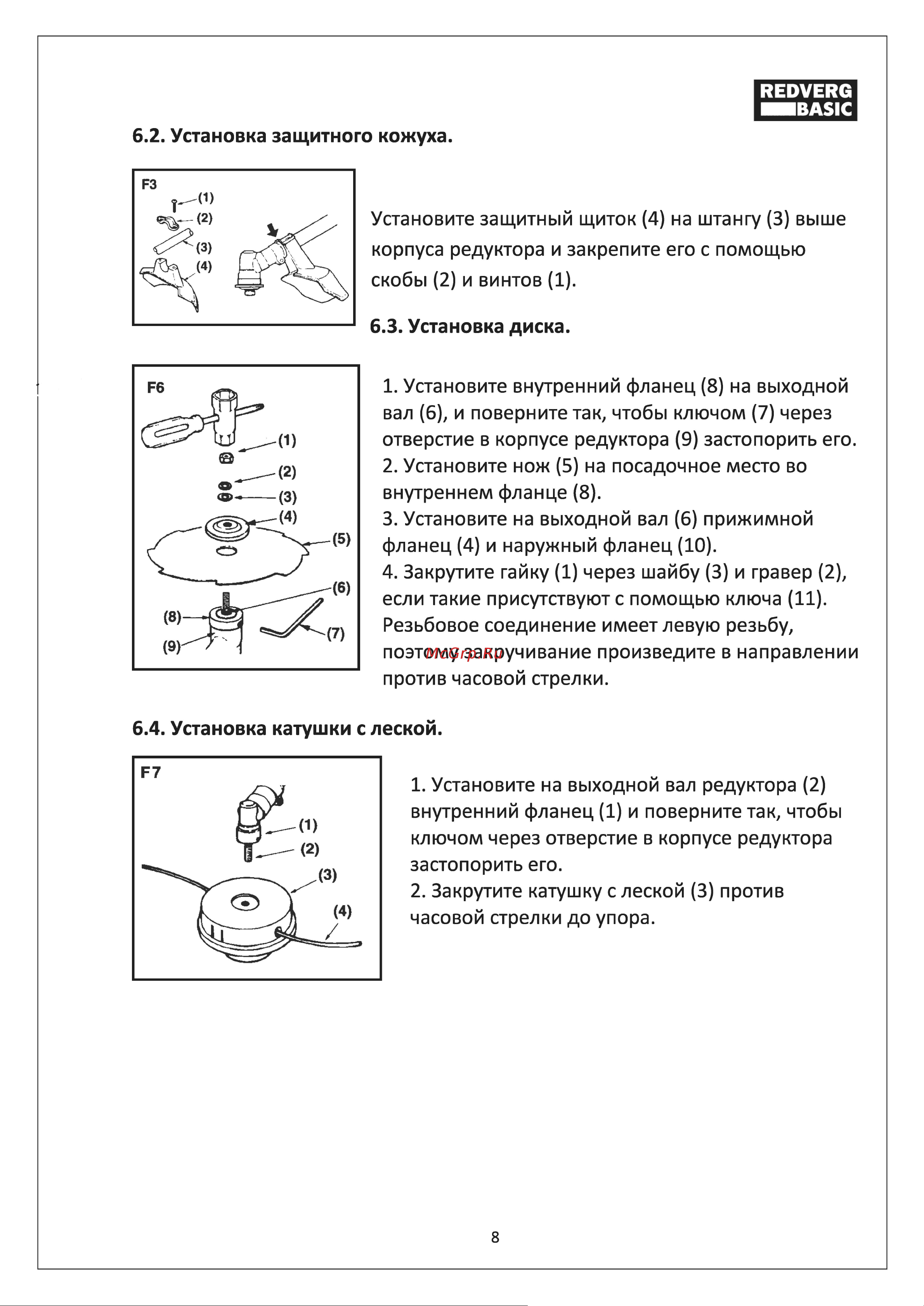

![RedVerg Basic GB52C [8/23] Страница 9](/views2/1886489/page8/bg8.png)
(11)
6.2.
Установка
защитного
кожуха.
FЗ
,...----(1)
~-(2)
~(З)
~(4)
-~
F6
~
~-----(1)
~
---(2)
о
о-(З)
~(4)
с
(5)
(6)
J-.(7)
Установите
защитный
щиток
(4)
на
штангу
(З)
выше
корпуса
редуктора
и
закрепите
его
с
помощью
скобы
(2)
и
винтов
(1).
6.3.
Установка
диска.
1.
Установите
внутренний
фланец
(8)
на
выходной
вал
(6),
и
поверните
так,
чтобы
ключом
(7)
через
отверстие
в
корпусе
редуктора
(9)
застопорить
его.
2.
Установите
нож
(5)
на
посадочное
место
во
внутреннем
фланце
(8).
3.
Установите
на
выходной
вал
(б)
прижимной
фланец
(4)
и
наружный
фланец
(10).
4.
Закрутите
гайку
(1)
через
шайбу
(3)
и
гравер
(2),
если
такие
присутствуют
с
помощью
ключа
(11).
Резьбовое
соединение имеет
левую
резьбу,
поэтому
закручивание
произведите
в
направлении
против
часовой
стрелки.
6.4.
Установка
катушки
с
леской.
F7
~(1)
Ej'_=-
(2)
/(З)
(4)
/
1.
Установите
на
выходной
вал
редуктора
(2)
внутренний
фланец
(1)
и
поверните
так,
чтобы
ключом
через
отверстие
в
корпусе
редуктора
застопорить
его.
2.
Закрутите
катушку
с
леской
(З)
против
часовой
стрелки
до
упора.
8
