3.2 Обозначение основных деталей и органов управления.

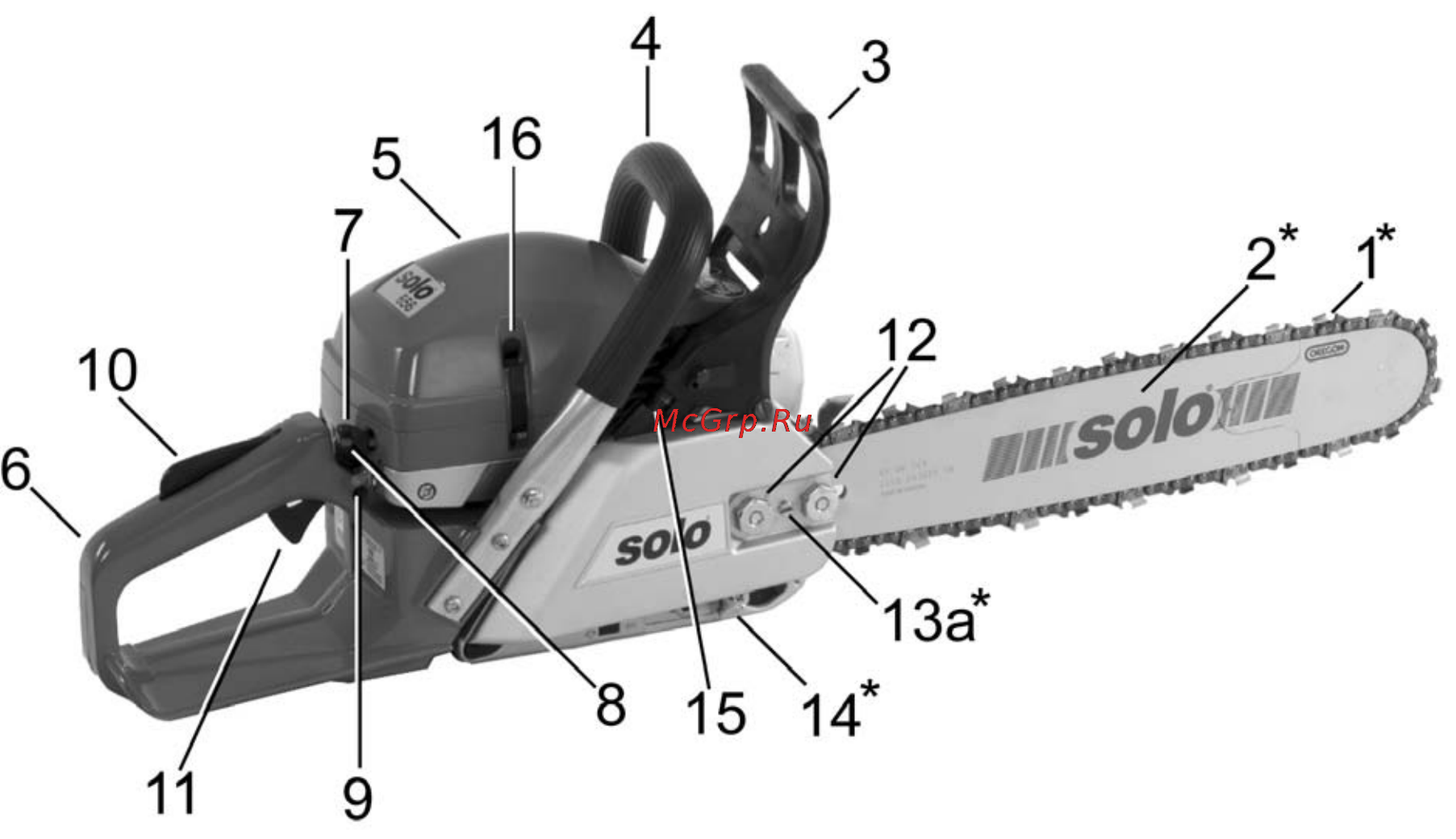

Модель: 651. Вид сбоку справа.

1*. Пильная цепь (в зависимости от модели).

2*. Полотнище (в зависимости от модели).

3. Защитное приспособление.

4. Рукоятка.

5. Крышка корпуса бензопилы.

6. Задняя рукоятка.

7. Рукоятка управления воздушной заслонкой.

8. Контрольный штифт функции половинного дросселя.

9*. Выключатель обогрева рукояток (только на моделях 651H / 656H).

10. Кнопка блокировки дроссельного рычага.

11. Дроссельный рычаг.

12. Гайки крепления крышки полотнища.

13a*. Винт натяжения цепи, боковой.

13b*. Винт натяжения цепи, передний.

14*. Защитный стопор цепи.

15. Пружина цепного тормоза.

16. Зажимы крышки корпуса бензопилы.

17. Ручка стартера.

18. Кнопка выключения.

19. Крышка топливного бака.

20. Крышка масляного бака для смазки цепи.

21. Устройство подкачки (праймер).

22*. Декомпрессионный клапан (только на определенных моделях, а также в качестве

специального оборудования).

23. Боковая крышка зоны фильтра грубой очистки. Надпись - "PRE-FILTER".

24. Ограничительный винт холостого хода Т.

25. Регулировочные винты карбюратора H и L (регулировка только в специализированной

мастерской).

26. Стопорный захват.

27. Выпуск.

28. Винт регулировки количества масла в системе смазки цепи.

* - в зависимости от модели могут встречаться различия.
