Solo 656SP [14/42] Детали и узлы под крышкой

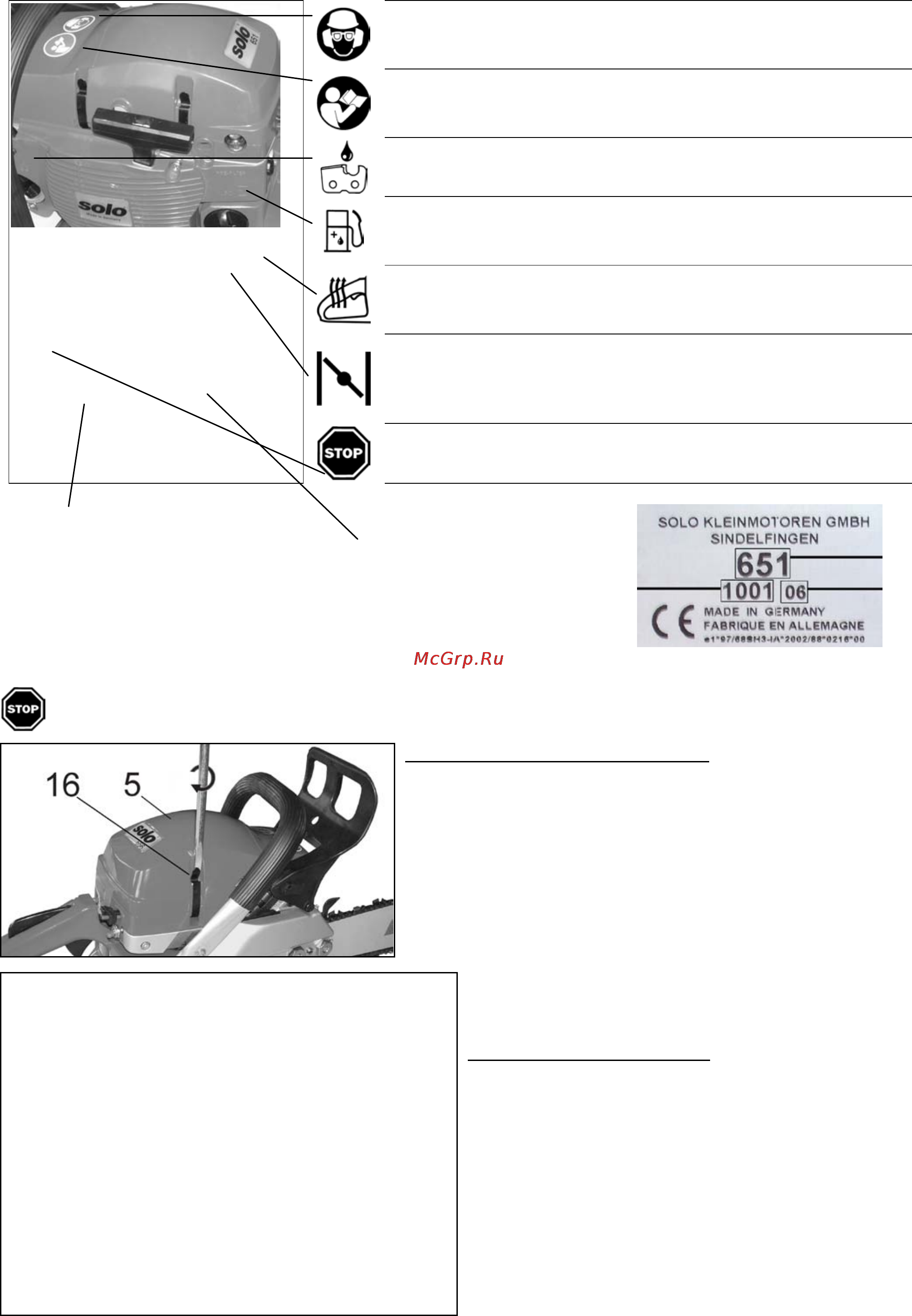

3.3 Условные изображения на агрегате и фирменной заводской табличке.

Перед запуском двигателя наденьте шлем, защитное

устройство для лица, используйте средства защиты

органов слуха.

Перед вводом в эксплуатацию, а также перед любыми

работами по монтажу, техническому обслуживанию и

очистке внимательно прочитайте инструкцию.

Смазка цепи. Условное обозначение расположено по- верх

крышки наливной горловины для смазки цепи (20)

Топливная смесь. Условное обозначение расположено

поверх крышки наливной горловины для топливной смеси

(19).

Выключатель обогрева рукояток (9) (только на моделях

651H / 656H).Для включения передвинуть наверх в

направлении данного символа.

Рукоятка управления воздушной заслонкой (7):

При холодном запуске – рукоятку вытянуть. Во время

работы или при запуске в прогретом состоянии – вдавить

рукоятку.

Для остановки двигателя передвинуть выключатель (18)

вниз в направлении данного символа.

Гарантированный

уровень шума Фирменная заводская табличка:

651 – обозначение модели.

1001 – серийный номер.

06 – год выпуска (2006г.).

3.4 Детали и узлы, расположенные под крышкой корпуса бензопилы.

Снятие крышки корпуса бензопилы:

• Лучше всего использовать для этого отвертку.

С помощью вращательного движения

отожмите 3 зажима (16) крышки корпуса.

• Снимите крышку корпуса (5), подняв ее.

Детали и узлы под крышкой:

30. Свечной наконечник.

31. Свеча зажигания.

32. Основной воздушный фильтр.

33. Задвижка режимов зимней и

нормальной эксплуатации.

34. Фильтр грубой очистки (не под

крышкой).
