1. Общее описание

Подготовительное место предназначено для предварительной подготовки поверхности автомобиля

к окраске. Данное оборудование также создает подходящие условия для шлифовочных работ и

имеет следующие характеристики: вентиляция, очистка и вытяжка воздуха и т.п.

Подготовительное место состоит из рабочей зоны, системы освещения, приточно-вытяжной

вентиляции, системы очистки воздуха, вытяжной системы и пульта управления.

Пожалуйста, прочитайте эту инструкцию перед установкой, эксплуатацией и техническим

обслуживанием данного оборудования для продления его срока службы.

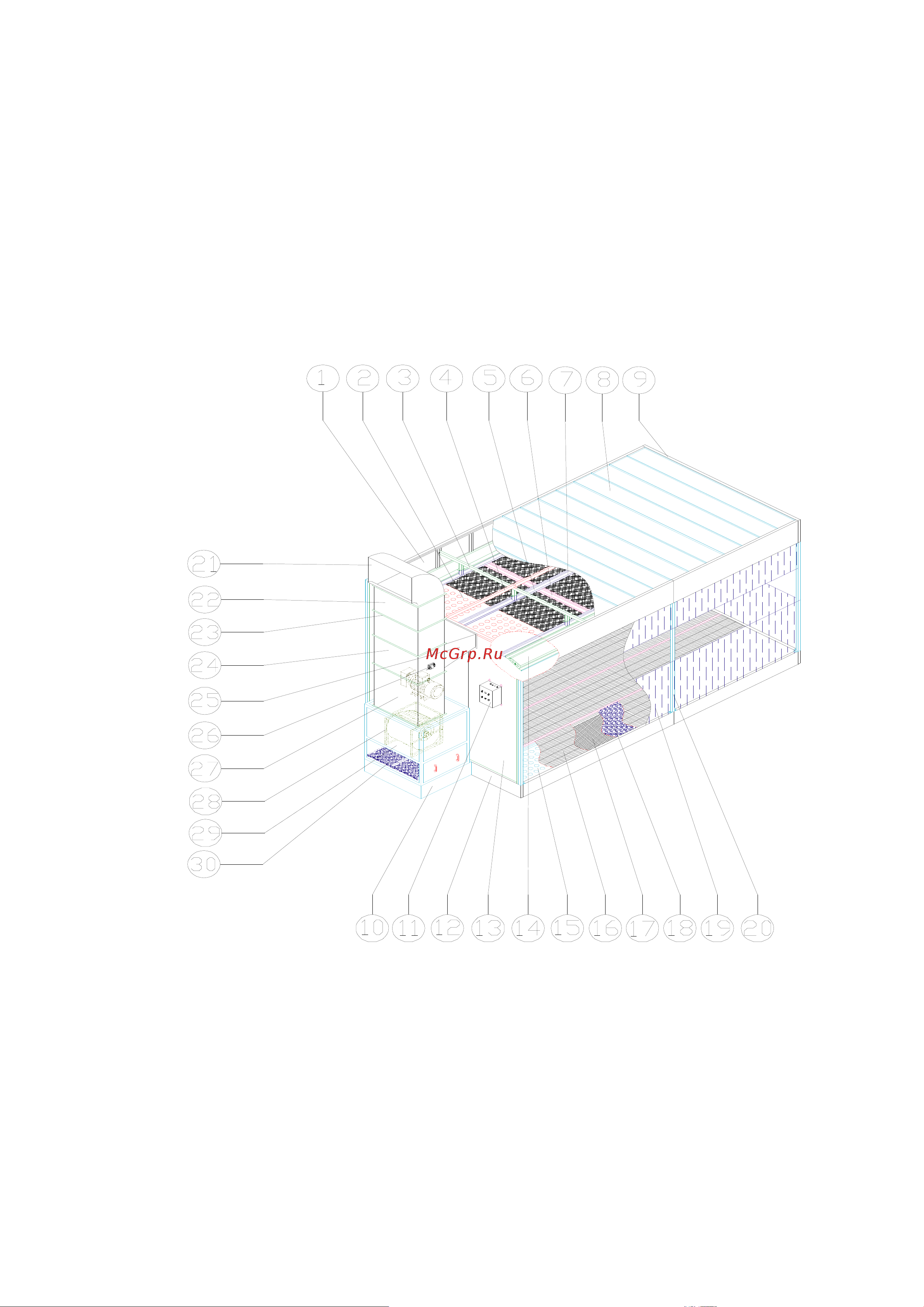

2. Конструкция и названия основных элементов

1. Боковые потолочные панели. 2. Перфорированные потолочные панели. 3. Поперечная

потолочная балка. 4. Продольная потолочная балка. 5. Соединительная балка (вертикальная). 6.

Соединительная балка (горизонтальная). 7. Рамка потолочного фильтра. 8. Потолочные панели. 9.

Фасадная панель. 10. Основание генератора. 11. Пульт управления. 12. Основание. 13. Стеновые

панели. 14. Освещение. 15. Перфорированная панель. 16. Решетчатый пол. 17. Сетка. 18.

Напольный фильтр. 19. ПВХ-штора. 20. Опорная стальная стойка. 21. Колено воздуховода. 22.

Элемент воздуховода. 23. Фланец

воздуховода. 24. Соединение с кабиной. 25. Канал для забора

воздуха. 26. Привод заслонки. 27. Воздуховод. 28. Вытяжной вентилятор. 29. Камера вытяжного

агрегата. 30. Вытяжной стекловолокнистый фильтр.
