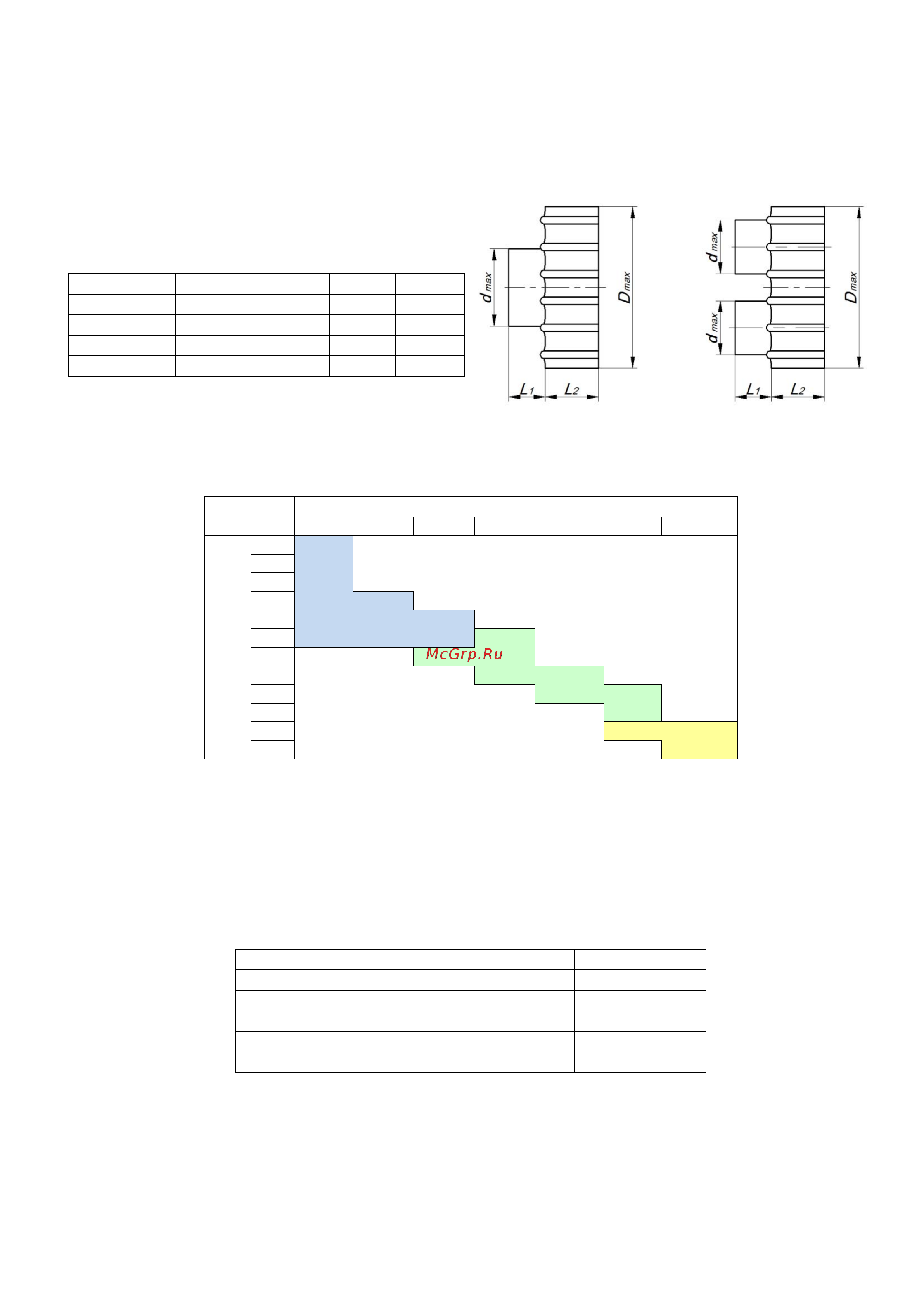

АО «Завод Полимерных Труб» Инструкции РИ 1.4-11-2003 Лист 15 из 34
3.3.2. Термоусаживающаяся заглушка (ТЗИ) предназначена для гидроизоляции
пенополиуретана на торце ГПИ-трубопровода.
Конструкции ТЗИ представлены на рис. 18, габаритные размеры приведены в таблице 8.
Соответствие заглушек и труб ТВЭЛ-ПЭКС представлено в таблице 9. Длина снимаемой
теплоизоляции с концов труб при монтаже см. таблицу 2.
Таблица 8. Габаритные размеры (ТЗИ)
Рис. 18. Термоусаживающаяся заглушка
Таблица 9. Соответствие торцевых заглушек на трубы ТВЭЛ-ПЭКС, ТВЭЛ-ПЭКС
Диаметр наружной оболочки ГПИ-трубы, мм
90
110
125
140
160
180
225
Диаметр рабочего
трубопровода, мм
20
25
32
40
50
ТЗИ - 1
63
75
90
ТЗИ - 2
110
125
140
ТЗИ - 3
160
Для трубопровода ТВЭЛ-ПЭКС применяется термоусаживающаяся заглушка ТЗИ-двойная.
3.3.3. При проходе теплоизолированных труб сквозь стенки строительных конструкций
(стен фундаментов, камер, колодцев и пр.) необходимо предусматривать мероприятия
обеспечивающие целостность гидрозащитной оболочки и сохранение гидроизоляции места
прохода. Для этого рекомендуется использовать узлы прохода через стену.
Размеры узлов прохода представлены в таблице 10, конструкцию см. рис. 19.
Таблица 10. Размеры узлов прохода
Наименование
D н./D вн., мм
Узел прохода через стену 90 мм
110/107,5
Узел прохода через стену 110/125 мм
160/139
Узел прохода через стену 140/160 мм
200/174
Узел прохода через стену 180 мм
225/200
Узел прохода через стену 225 мм
285/250
Тип ТЗИ
d
max
, мм
D
max
, мм
L
1
, мм
L
2
, мм
ТЗИ-1
70
130
27
40
ТЗИ-2
120
240
20
36
ТЗИ-3
180
300
19
104
ТЗИ-двойная
60
160
22
57
