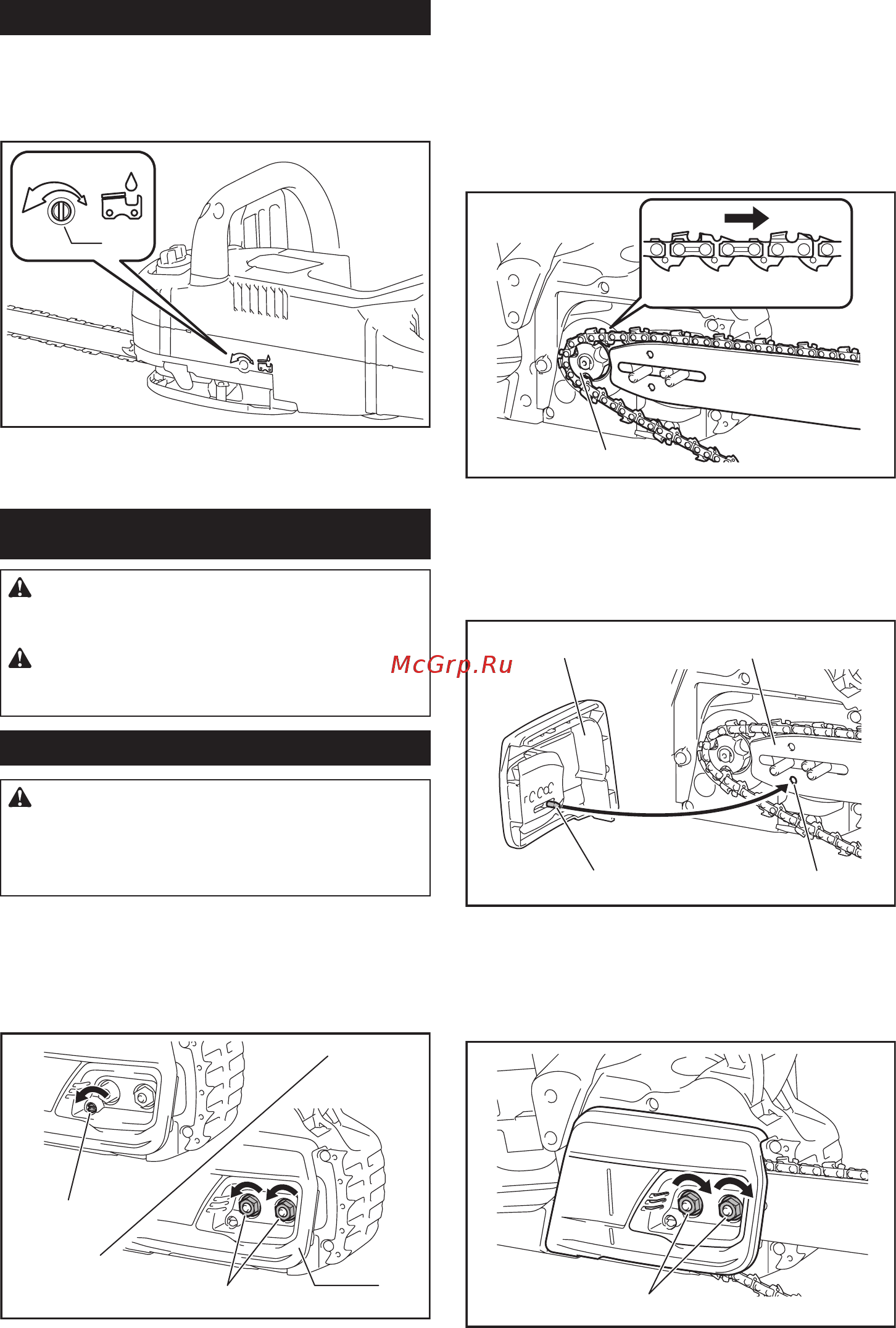

13 РУССКИЙ
Регулировка смазки цепи
Скорость подачи масла насосом можно корректиро-
вать с помощью регулировочного винта. Количество
подаваемого масла можно регулировать с помощью
универсального гаечного ключа.
1
► 1. Регулировочный винт
СБОРКА
ВНИМАНИЕ:
Перед проведением каких-либо
работ с инструментом обязательно убедитесь, что
инструмент отключен, а блок аккумулятора снят.
ВНИМАНИЕ:
Не прикасайтесь к пильной
цепи голыми руками. При работе с пильной цепью
обязательно надевайте защитные перчатки.
Снятие или установка пильной цепи
ВНИМАНИЕ: После окончания эксплуата-
ции пильная цепь и пильная шина остаются
горячими. Дождитесь, пока они остынут,
прежде чем выполнять какие-либо работы с
инструментом.
Чтобы снять пильную цепь, выполните следующие действия:
1. Отпустите тормоз цепи, потянув за переднюю
защиту руки.
2. Ослабьте винт регулировки цепи, а затем сто-
порные гайки.
1
2
3
► 1. Винт регулировки цепи 2. Стопорная гайка
3. Крышка звездочки
3.
Снимите крышку звездочки, а затем отсоедините
пильную цепь и пильную шину от корпуса цепной пилы.
Чтобы установить пильную цепь, выполните следу-
ющие действия:
1.
Проверьте направление вращения цепи.
Направление вращения цепи указано стрелкой на цепи.
2. Наденьте один конец пильной цепи на верхнюю
часть пильной шины, а другой конец — на звездочку.
1
► 1. Звездочка
3.
Оставьте пильную шину на месте пильной цепи.
4. Установите крышку звездочки на цепную пилу
так, чтобы регулировочный штифт располагался в
небольшом отверстии пильной шины.
12
34
► 1. Крышка звездочки 2. Пильная шина
3. Отверстие 4. Регулировочный штифт
5. Затяните стопорные гайки, чтобы зафиксиро-
вать крышку звездочки, затем немного ослабьте ее
для регулировки натяжения.
1
► 1. Стопорная гайка
