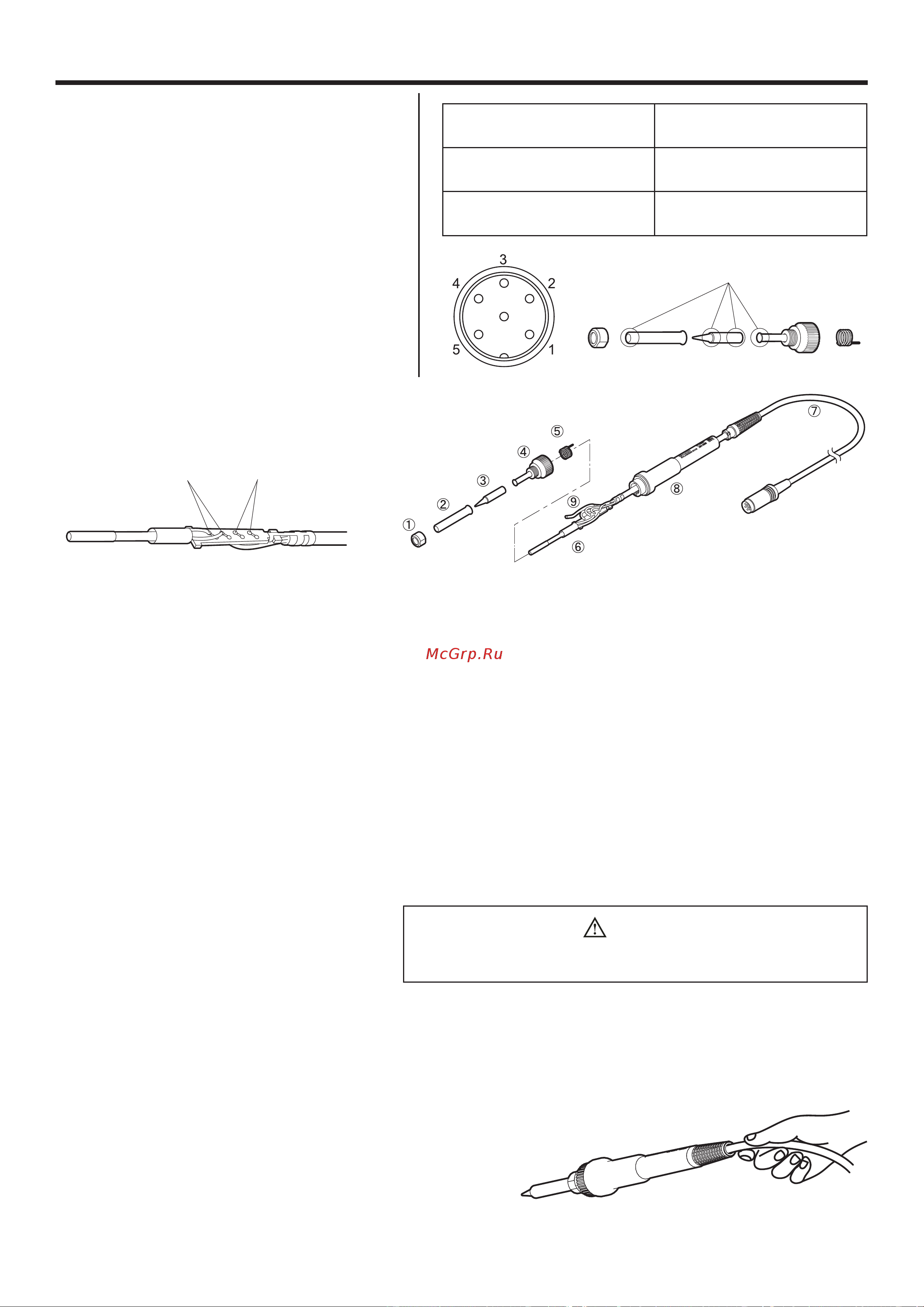

8. Процедуры проверки

Выньте штекер паяльника из гнезда стан-

ции и измерьте сопротивление между кон-

тактами штекера согласно приведенной

таблице.

Если значения сопротивлений «a» и «b»

находятся вне пределов указанного в та-

блице диапазона, замените нагреватель-

ный элемент (датчик) и/или кабель паяль-

ника в сборе.

Если значение сопротивления «c» превы-

шает указанное в таблице максимальное

значение, удалите оксидную пленку, слег-

ка зачистив наждачной бумагой или ме-

таллической мочалкой в точках, показан-

ных на рисунке.

a. Между контактами 4 и 5

(нагревательный элемент)

2,5…3,5 Ом

(при комнатной температуре)

b. Между контактами 1 и 2

(датчик)

43…58 Ом

c. Между контактом 3

и наконечником

2 Ом и менее

Слегка зачистить

1. Неисправный нагревательный элемент ● Демонтаж

1. Отвернув гайку (1) против часовой стрелки, удалите гильзу наконечника (2) и наконечник (3).

2. Вращая втулку (4) против часовой стрелки, снимите ее с паяльника.

3. Извлеките нагревательный элемент (6) и кабель в сборе (7) из рукоятки (8) (в направлении

наконечника).

4. Выньте заземляющую пружину (5) из муфты контактной колодки (9).

* Сопротивление измеряется при комнатной температуре нагревательного элемента.

• Сопротивление нагревательного элемента (красный): 2,5…3,5 Ом

• Сопротивление датчика (голубой): 43…58 Ом

Если измеренное значение сопротивления отличается от приведенных выше, замените соответ-

ствующую деталь. (См. инструкции, прилагаемые к запасной детали.)

После замены

• Измерьте сопротивление между контактами 4 и 1, 4 и 2, 5 и 1, 5 и 2. Если оно не равно ∞, это

означает, что нагревательный элемент соприкасается с датчиком. Это приведет к повреждению

печатной платы.

• Измерьте сопротивления a, b и c, чтобы убедиться, что провода не перекручены, и что заземля-

ющая пружина подсоединена надлежащим образом.

2. Неисправный кабель паяльника.

Есть два способа проверки исправно-

сти кабеля паяльника.

ВНИМАНИЕ

При достижении температуры 480 °C индикатор питания начина-

ет мигать вне зависимости от состояния кабеля.

1. Включите питание станции и установите ручку регулировки температуры на отметку 480 °C

(880 °F). После этого посгибайте шнур в различных местах по всей его длине, включая упрочняю-

щую втулку. Шнур необходимо заменить, если на дисплее отображается «S-E», или если темпера-

тура наконечника не растет, несмотря на то, что светодиодный индикатор нагревателя горит.

Сопротивление

нагревательного

элемента (красный)

Сопротивление

датчика (голубой)

2. Измерьте сопротивление между контактами штекера и

соответствующим выводом контактной колодки.

Контакт 1: красный

Контакт 2: голубой

Контакт 3: зеленый

Контакт 4: белый

Контакт 5: черный

Сопротивление должно равняться 0 Ом. Если оно

выше 0 Ом или равно

∞

, кабель необходимо заменить.
