11. Диагностика и устранение неисправностей

10. Индикация неисправностей

Возможно имеется неисправность в цепи датчика.

Питание отключается, устройство подает непрерыв-

ный звуковой сигнал.

● Неисправность датчика

ОСТОРОЖНО

Прежде чем открывать корпус или производить замену деталей HAKKO FX-301, обязатель-

но выньте вилку сетевого кабеля из розетки электрической сети.

● Устройство не работает при

включенном выключателе

электропитания.

возможно вилка сетевого кабеля не

включена в розетку, или сетевой ка-

бель не подсоединен к прибору.

ПРОВЕРКА:

ДЕЙСТВИЕ: включите вилку сетевого кабеля в

розетку или подсоедините сетевой

кабель к прибору.

ПРОВЕРКА: возможно перегорел предохранитель.

ДЕЙСТВИЕ: определите причину перегорания

предохранителя и замените его. Если

причину установить не удается, за-

мените предохранитель. Если предо-

хранитель снова перегорел, отправьте

изделие в ремонт.

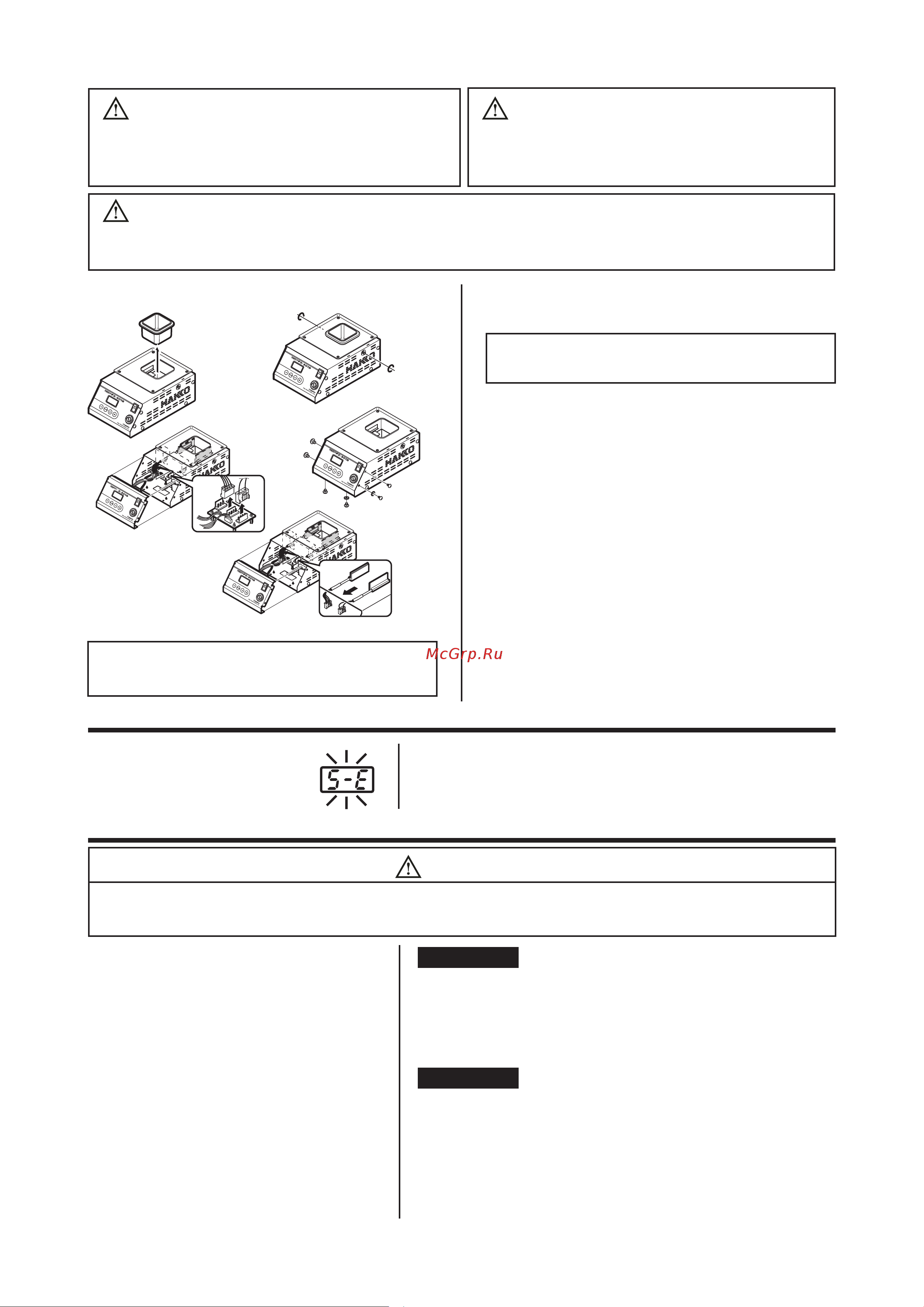

Замена нагревательных элементов

1. Ослабьте винты с обеих сторон изделия

(рис.1)

ПРИМЕЧАНИЕ: Полностью выворачивать

винты необязательно

2. Выньте паяльную ванну.(рис.2)

3. Выверните 6 установочных винтов на

корпусе изделия (рис.3).

4. Сдвиньте вперед переднюю панель,

снимите соединитель (рис.4) с соедини-

тельной платы и извлеките нагреватель-

ный элемент в сборе (рис.5).

5. Вставьте правый и левый нагреватель-

ные элементы и установите на место,

действуя в обратном порядке.

По завершении процедур обслуживания,

повторно измерьте температуру. Если из-

меренное значение температуры отличает-

ся от отображаемого, введите надлежащее

смещение.

ВНИМАНИЕ: после смены паяльной ван-

ны, повторно измерьте температуру. Если

измеренное значение отличается от отобра-

жаемого, введите надлежащее смещение.

ВНИМАНИЕ: убедитесь, что паяльная

ванна надежно зафиксирована, в противном

случае, возможно, температура не будет ра-

сти надлежащим образом.

ОСТОРОЖНО: при включенном питании температура расплавленного припоя в ванне рав-

на приблизительно 450° С. Прежде чем сменить паяльную ванну, обязательно выньте вилку

сетевого шнура из розетки и дайте изделию с припоем охладиться до комнатной температуры.

рис.1

рис.2

рис.3

рис.4

рис.5

Нагревательные элементы - дискретного

типа правый элемент оснащен датчиком.
