Цифровое микрореле StarLine R6 ECO – Цифровое микрореле StarLine R6 ECO

Инструкция по установке – 12

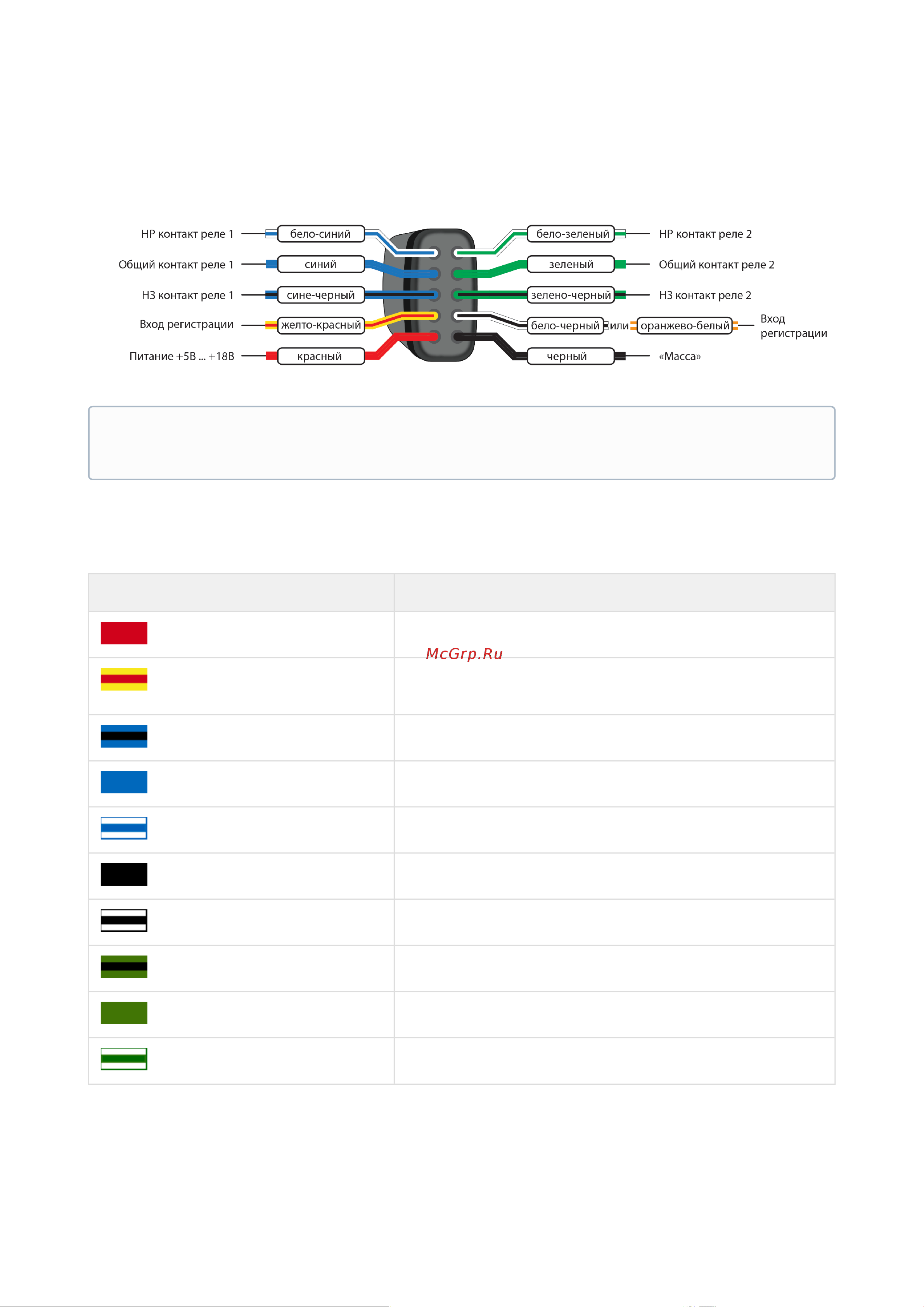

4.7.2 Схема подключения

4.7.3 Назначение внешних выводов

Назначение проводов микрореле приведено в таблице

Провод Назначение

красный

Питание (+)

желто-красный

Вход регистрации

сине-черный

Нормально-замкнутый контакт реле 1

синий

Общий контакт реле 1

бело-синий

Нормально-разомкнутый контакт реле 1

черный

Масса (–)

бело-черный

Вход для регистрации в охранный комплекс

зелено-черный

Нормально-замкнутый контакт реле 2

зеленый

Общий контакт реле 2

бело-зеленый

Нормально-разомкнутый контакт реле 2

При параллельном соединении двух контактных групп обоих реле максимально допустимый

ток будет не более 1А.
