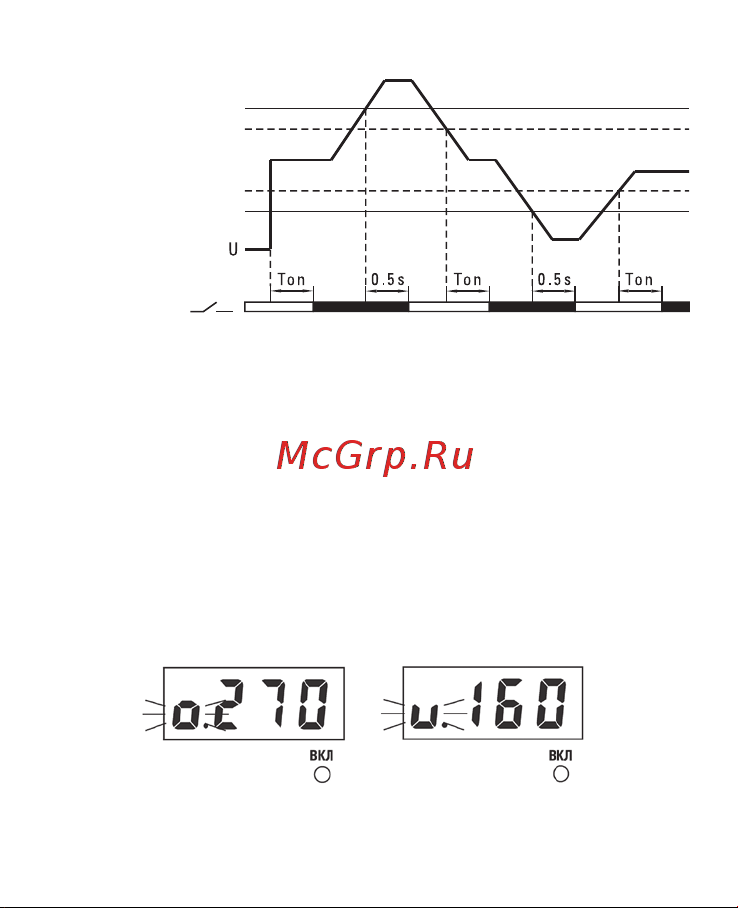

Диаграмма работы реле представлена на рисунке 1.

U > Верхний предел

U < Нижний предел

Гистерезис 5В

Гистерезис 3В

Рисунок 1 - Диаграмма работы реле

3 НАСТРОЙКА И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

При подаче напряжения на прибор, цифровой индикатор будет ото-

бражать обратный отсчет до включения. Если напряжение в сети

находится в установленном диапазоне, через 10 секунд (значение

по умолчанию) произойдет включение нагрузки и загорится зеленый

индикатор «ВКЛ». Если напряжение не в установленном диапазоне,

нагрузка к сети не подключится до тех пор, пока напряжение не при-

дет в норму. При этом, если напряжение находится выше установ-

ленного верхнего предела, мигает «o» (Рисунок 2а), если напряжение

ниже установленного нижнего предела, мигает «u» (Рисунок 2б).

a) б)

Рисунок 2 - Индикация ошибок
