Измерение

Поверните

9.3 сопротивления (Рисунок 5а)

1) переключатель на требуемый предел измерения

сопротивления Ω (600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ) 2)

Установите красный щуп в гнездо а черный

щуп в гнездо «COM» и подключите измерительные щупы к

нужным контрольным точкам.

3) Прочитайте результаты измерения на дисплее

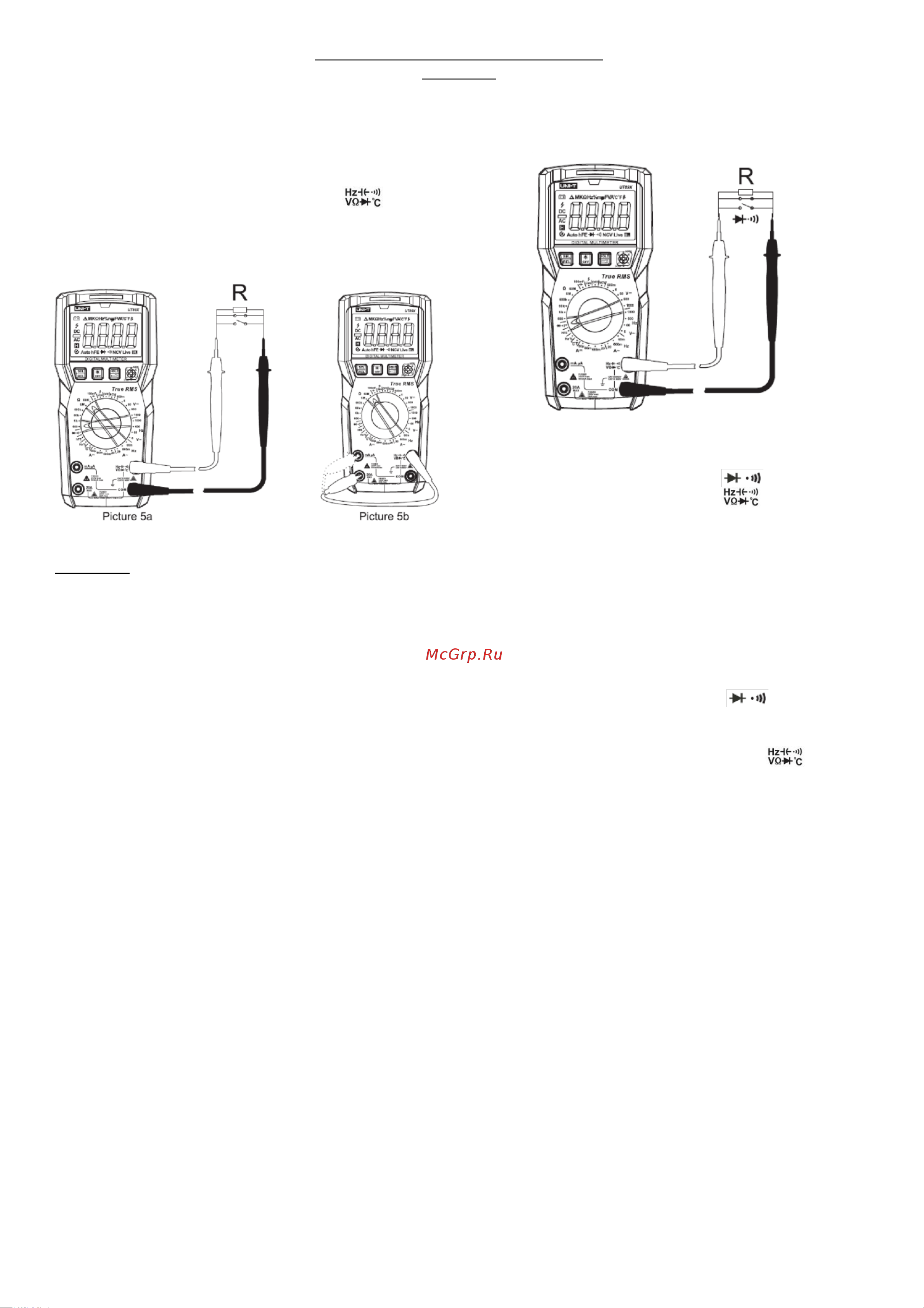

Рисунок 5а Рисунок 5b

Внимание:

• Если измеренный резистор разомкнут или

сопротивление превышает максимальный диапазон, на ЖК-

дисплее отобразится «OL».

• Прежде чем измерять сопротивление в цепи,

отключите питание и полностью разрядите все

конденсаторы, во избежание повреждения или неточных

показаний.

• При измерении низкого сопротивления

измерительные провода будут давать погрешность

измерения 0,1~ 0,3 Ома. Чтобы получить окончательное

точное значение, значение сопротивления следует вычесть

показания короткозамкнутых щупов из измеренного

значения. Для получения точных измерений закоротите

измерительные провода и используйте функцию REL.

• Если сопротивление не менее 0,5 Ом при коротком

замыкании измерительных проводов, пожалуйста,

проверьте измерительные провода на предмет

повреждений или других отклонений.

• При измерении высокого сопротивления в

диапазоне 60 МOм обычно требуется несколько секунд,

чтобы зафиксировать показания.

• Внутренние предохранители 630 мА и 20 А можно

проверить на пределе измерения 6 MOм. Пожалуйста,

обратитесь к рисунку 5b для получения более подробной

информации: Вставьте красный щуп в гнездо 630 мА или 20

А для измерения сопротивления. Если оба предохранителя

перегорели, на экране появится символ «OL».

9.4 Измерение проводимости и диодов (Рисунок 6)

Рисунок 6

Тест проводимости

1) Поверните переключатель

предел

2) Установите красный щуп в гнездо а

черный щуп в гнездо «COM»

3) Подключите измерительные щупы к нужным

контрольным точкам.

4) Если измеренное сопротивление больше 30 Ом – разрыв

цепи, зуммер не звучит, горит красный светодиод. Если

сопротивление менее 30 Ом – цепь находится в

состоянии проводимости, непрерывно звучит зуммер и

горит зеленый светодиод. Если на экране отображается

«OL», цепь находится в разомкнутом состоянии.

Тест диодов

1) Поверните переключатель предел

2) Нажатием кнопки SEL/REL перейдите в режим измерения

диодов.

3) Установите красный щуп в гнездо а черный

щуп в гнездо «COM»

4) Подключите красный щуп к аноду а черный – к катоду

измеряемого диода.

5) Показание <0,12 В: красный светодиод горит и

непрерывный зуммер. Это указывает на то, что диод

может быть неисправен.

Показания в пределах 0,12В ~ 2В: зеленый светодиод

горит, одиночный звуковой сигнал, указывая на исправность

диода (для справки).

6) Если диод открыт или его полярность обратная, на

экране появится символ «OL».

Для кремниевого PN-перехода нормальное значение

обычно составляет около 500-800 мВ (от 0,5 до 0,8В).
