РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ: UT89X/XD

Измерение

Поверните

Хороший диод Хороший диод

(прямое включение) (обратное включение)

Диод в обрыве Диод короткозамкнут

Внимание:

• Прежде чем измерять диод в цепи, отключите питание и

полностью разрядите все конденсаторы, во избежание

повреждения или неточных показаний. • Диапазон

подаваемого напряжения около 3В

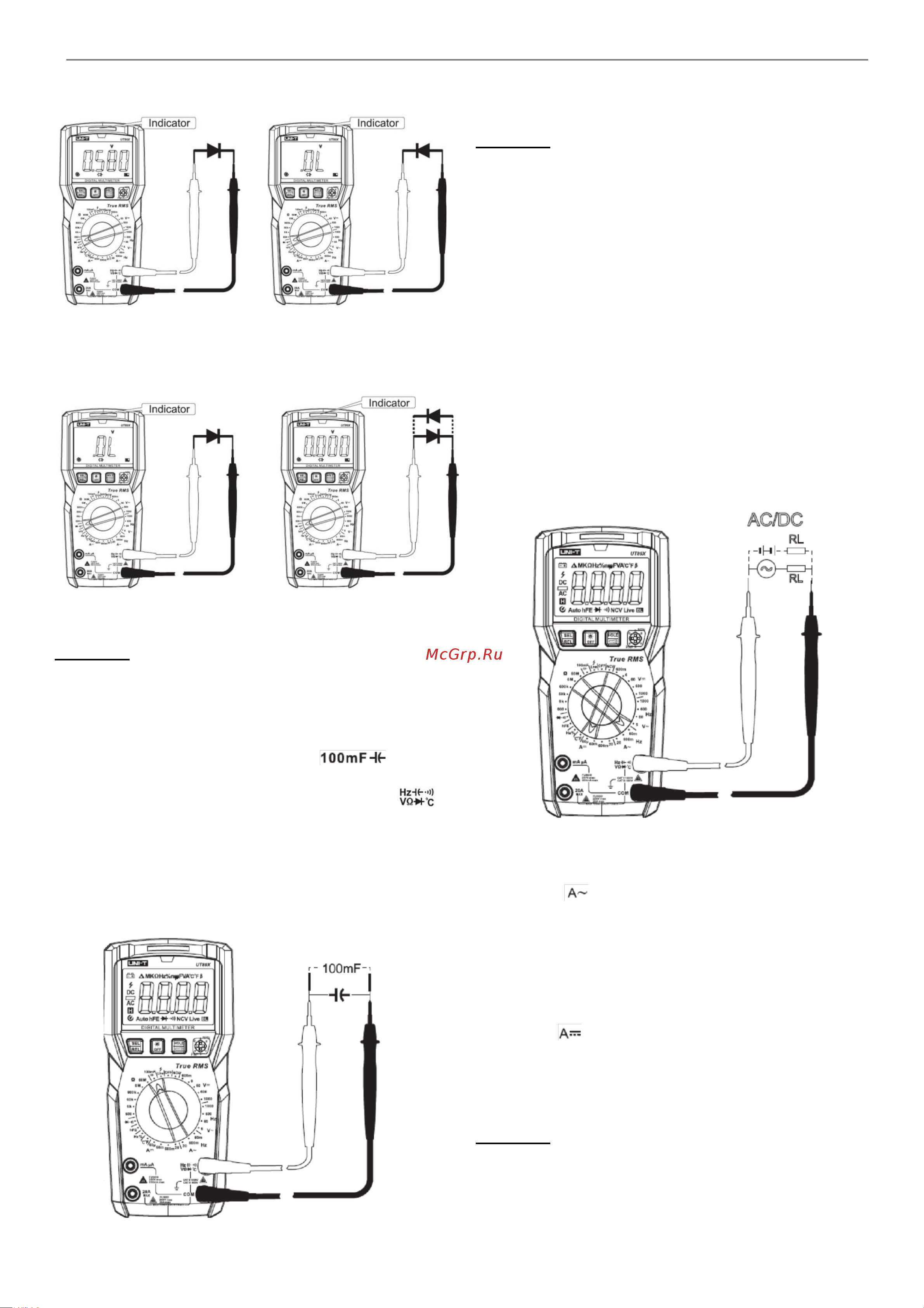

9.5 емкости (Рисунок 7)

1) переключатель предел Зеленый

светодиод должен загореться.

2) Установите красный щуп в гнездо а

черный щуп в гнездо «COM».

3) Подключите измерительные щупы к нужным

контрольным точкам емкости.

4) При измерении конденсаторов большой емкости,

пока горит желтый светодиод – конденсатор заряжается.

При полной зарядке загорается зеленый светодиод.

Дождитесь устойчивых показаний.

Рисунок 7

Внимание:

• Перед измерением полностью разрядите все

конденсаторы (особенно для конденсаторов с высоким

напряжением), чтобы избежать повреждения прибора и

пользователя.

• Если измеренный конденсатор замкнут или емкость

превышает максимальный диапазон, на дисплее появится

символ «OL».

• При измерении большой емкости, обычно для

стабилизации показаний требуется несколько секунд.

• Если на входе отсутствует конденсатор,

мультиметр показывает фиксированное значение

(внутреннюю емкость).

• При измерениях небольшой емкости это

фиксированное значение должно быть вычтено из

измеренного значения для обеспечения точности

измерения. Также можно воспользоваться функцией

относительных показаний (REL), чтобы автоматически

вычесть внутреннюю емкость.

9.6 Измерение постоянного и переменного тока

(Рисунок 8).

Рисунок 8

Переменный ток

1) Поверните переключатель на требуемый предел

переменного тока (60µА/60mA/600mA/20A).

2) В соответствии с величиной тока установите

красный щуп в гнездо mAµA или 20A, а черный щуп в

гнездо COM. 3) Подключите измерительные щупы

последовательно к измеряемой цепи.

Постоянный ток

1) Поверните переключатель на требуемый предел

постоянного тока (60µА/60mA/600mA/20A).

2) В соответствии с величиной тока установите

красный щуп в гнездо mAµA или 20A, а черный щуп в

гнездо COM. 3) Подключите измерительные щупы

последовательно к измеряемой цепи.

Внимание:

• Перед подключением отключите источник питания

в цепи и внимательно проверьте положение входного

разъема и ее переключатель диапазона, чтобы убедиться в

правильности выбора. Затем подключите мультиметр

последовательно цепи.
