РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
UT89X/XD
Измерение
Поверните
7
Если диапазон измеряемого тока неизвестен,
выберите максимальный предел и затем соответственно
уменьшите.
Входные гнезда mAµA и A имеют предохранители.
Не подключайте щупы параллельно, к какой либо цепи,
чтобы избежать повреждения мультиметра и пользователя.
Показания измерения переменного тока являются
истинными среднеквадратичными значениями.
Если измеренный ток 6А 10А максимальное
время измерения должно быть менее 60 секунд, а интервал
перерыва должен быть более 1 минуты. Если измеряемый
ток более 10А, то следующее измерение должно быть не
ранее чем через 15 минут.
При измерении переменного тока кнопкой SEL/REL
мультиметр переключается в режим измерения частоты.

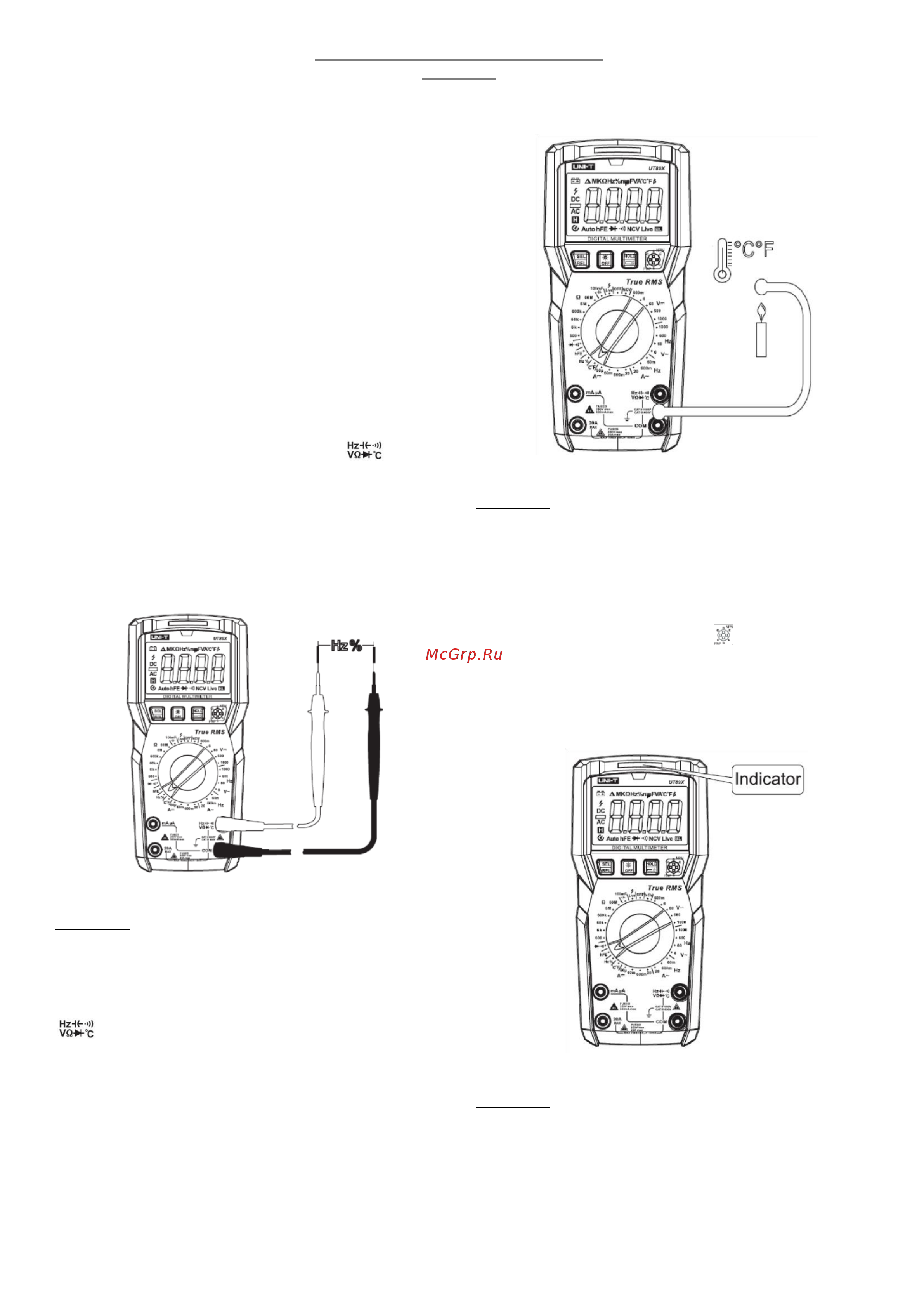

9.7 Измерение частоты, рабочего цикла (Рис.9)
1) Поверните переключатель диапазона в положение Hz%
2) Установите красный щуп в гнездо а черный
щуп в гнездо COM.
3) Подсоедините щупы к измеряемой цепи и считайте
показания.
4) Нажатие кнопки SEL/REL переведет мультиметр в
режим измерения рабочего цикла.
5) При измерении переменного тока или напряжения
кнопкой SEL/REL мультиметр переключается в режим
измерения частоты.
Рисунок 9
Внимание:
Не подавайте напряжение выше 60В постоянного или 30В
переменного тока во избежание поражения током.
9.8 температуры (только UT890X) (Рис.10) 1)
переключатель в положение измерения температуры °C/°F
2) Установите «+» штекер термопары в гнездо
а другой штекер в гнездо «COM».
3) Закрепите температурный зонд на тестируемом
объекте и прочитайте значение температуры на дисплее
после того, как оно станет устойчивым.
4) Нажатие кнопки SEL/REL переключает единицы
измерения температуры °C/°F.
Рисунок 10
Внимание:
Символ «OL» появляется при включении.
Применяется только термопара типа K.
Температура должна быть менее 250°С /482°F
°F = °С*1,8 + 32
9.9 Измерение hFE транзисторов (Рисунок 11)
1) Поверните переключатель в положение «hFE»
2) Установите транзистор в гнездо : база (B), эмиттер
(E) и коллектор (C) (тип PNP или NPN).Тестер покажет
примерный коэффициент усиления.
Если коэффициент > 50 горит зеленый светодиод,
усиление хорошее.
Если коэффициент 50 горит желтый светодиод,
усиление слабое.
Рисунок 11
Внимание:
Не подавайте напряжение ни на какой щуп во избежание
поражения током.
9.10 Бесконтактное измерение электрического поля
переменного тока (NCV) (Рисунок 12). 1) Поверните
переключатель диапазона в положение NCV 2) Поднесите
передний торец прибора левой стороной к объекту, чтобы
начать зондирование. По умолчанию установлен уровень
