Рис . 8.9 Запуск схемы

Тип Запуска

Нажмите или коснитесь кнопки Type д

ля выбора в раскрывающемся списке

"Pattern" (Шаблон). Затем установите параметры Запуска Шаблона.

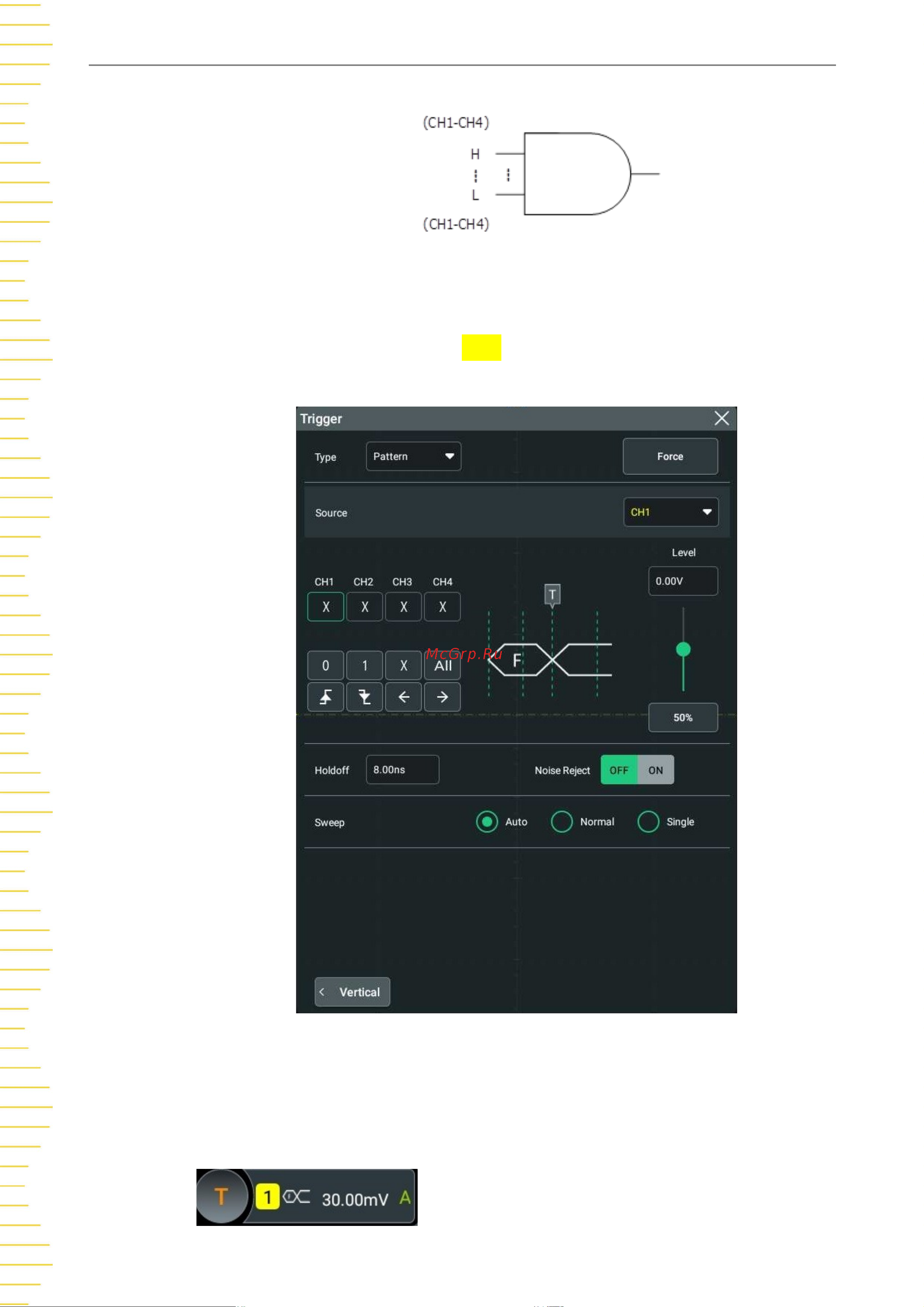

Рис . 8.10 меню настройки Запуска шаблона

После выбора типа Запуска, а затем информация о текущей настройке

Запуска (включая тип Запуска, источник Запуска и уровень Запуска)

отображается в информационной табличке в верхней части экрана, как

показано на рисунке ниже. Информация будет изменяться в зависимости от

настроек Запуска.
