Выбор источника

Нажмите или коснитесь кнопки Source для выбора

CH1-CH4. Подробнее см. в

разделе

источники Запуска

. Текущий источник Запуска отображается на

информационной метке Запуска в верхней части экрана.

Только при выборе канала (входного сигнала с сигналами) в качестве источника

Запуска можно получить стабильный Запуск.

Настройка шаблона

Доступны следующие пять шаблонов:

•

1: устанавливает схему выбранного канала на "1", i.g. уровень

напряжения выше уровня Запуска канала.

•

0: устанавливает схему выбранного канала на "0", i.g. уровень

напряжения ниже уровня Запуска канала.

•

X: Устанавливает шаблон выбранного канала на "X", i.g. этот канал не

используется в качестве части шаблона. Когда все каналы в шаблоне

установлены на "X", осциллограф не будет работать.

• : установка шаблона на восходящей кромке выбранного канала.

• : установка шаблона на задний край выбранного канала.

Клавиша со стрелкой влево/вправо указывает на перемещение влево/вправо

для переключения схемы каналов. "All" (Все) обозначает все биты. Выберите

шаблон для канала, затем щелкните или коснитесь

Все

. Для всех остальных

каналов будет установлен текущий выбранный шаблон. Настройка шаблона

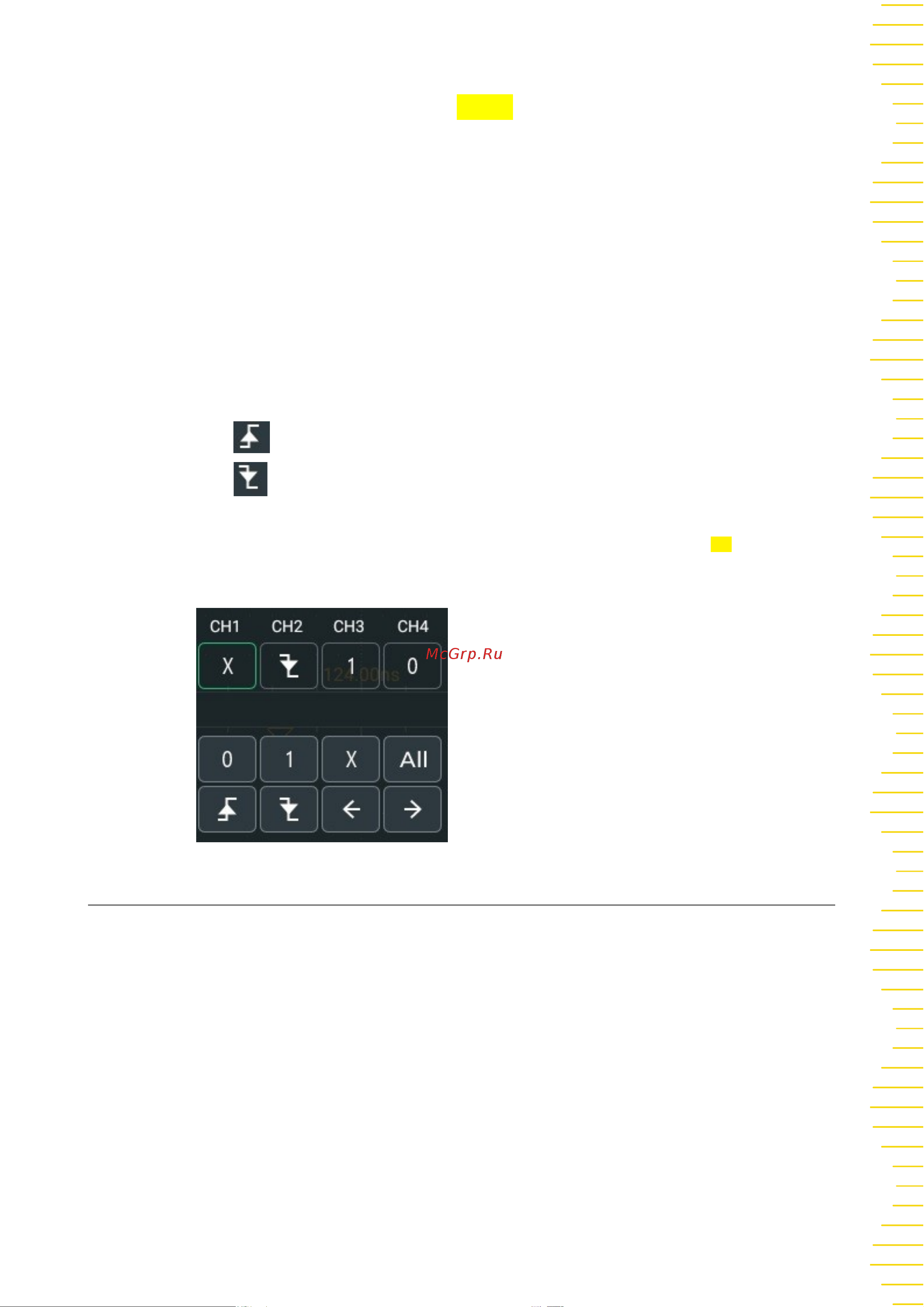

показана на рисунке ниже:
