В шаблоне можно указать только одну кромку (восходящая или падающая). Если

один элемент кромки определен в данный момент, а другой элемент кромки

определен в другом канале шаблона, то на экране появится сообщение "Invalid

input" (Недопустимый вход).

Режим Запуска

В меню Sweep выберите в качестве режима Запуска Авто, Обычный или

Одиночный режимы.

Подробнее см. в разделе

режимы Запуска

Настройка параметра Запуска

Задает параметры Запуска (прижим Запуска и подавление шума) для данного

типа Запуска. Подробнее см. в описании в разделах

«удержание Запуска

«Подавление шума

» .

Уровень Запуска

Коснитесь значка "Trigger" (Запуск) на маленьком экране, затем поверните рукоятку

в верхней-правой части маленького экрана или перетащите значок настройки

под меню Level

. Подробнее см. в описании в

разделе уровень Запуска

. Текущий

уровень Запуска отображается в метке информации Запуска в верхней части экрана.

8.7.6

Запуск по Длительности

В режиме запуска по длительности прибор определяет условие запуска,

выполняя поиск по продолжительности заданного шаблона. Эта схема

является логической комбинацией каналов и . Каждый канал можно установить

на 1 (высокий), 0 (низкий) или X (не имеет значения). Прибор запускается,

когда длительность (∆T) данной схемы соответствует предустановленному

времени, как показано на рисунке ниже.

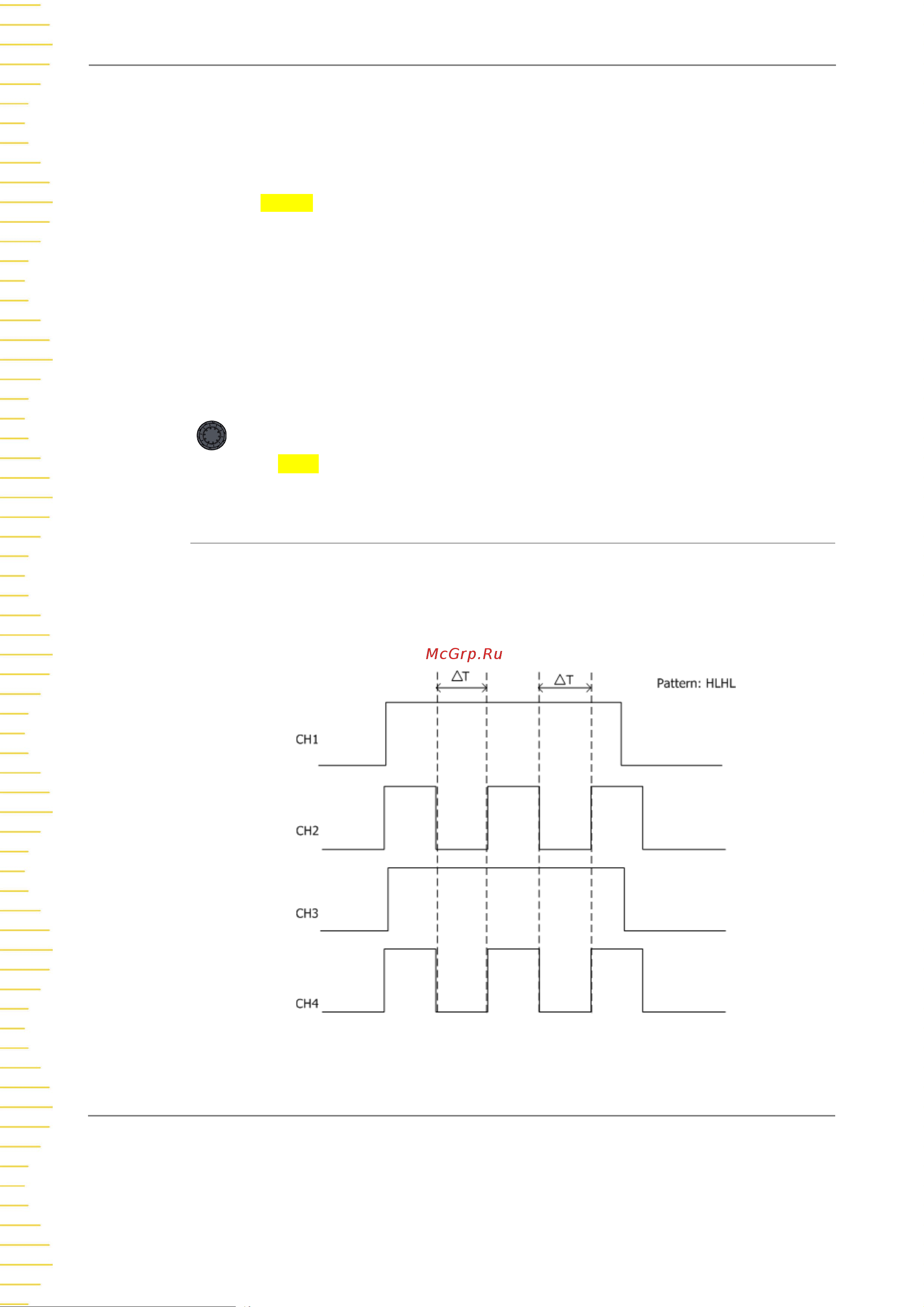

Рисунок 8.11 Запуск по длительности
