поверните ручку

в верхней правой части маленького экрана или перетащите

значок регулировки под меню для настройки уровня источника часов.

Подробнее см. в описании в

разделе уровень Запуска

. Текущий уровень

Запуска отображается в метке информации Запуска в верхней части экрана.

•

Уровень B

После завершения настройки условия Запуска необходимо

отрегулировать уровень Запуска, чтобы правильно активировать сигнал и

получить стабильную кривую.

Нажмите или коснитесь поля ввода

для ввода уровня источника данных с

помощью

всплывающая цифровая клавиатура. Также можно коснуться значка "Trigger"

(Запуск) на маленьком экране,

затем поверните ручку в верхней правой части маленького экрана или

перетащите

значок регулировки под меню для настройки уровня источника данных.

Для

Подробнее см. в описании в

разделе уровень Запуска

. Текущий уровень

Запуска отображается в метке информации Запуска в верхней части экрана.

8.7.12

Запуск nth Edge

Запускается на кромке Nth, которая появляется после указанного времени

простоя. Например, в форме сигнала, показанной на рисунке ниже, прибор

должен сработать на втором подъеме по истечении указанного времени

простоя (время между двумя соседними восходящими краями), а время

простоя должно находиться в диапазоне между P и M (P< время простоя<M).

Где M — это время между первым восходящей кромкой и ее предыдущим

восходящей кромкой; P — это максимальное время между восходящими

краями, которые участвуют в подсчете.

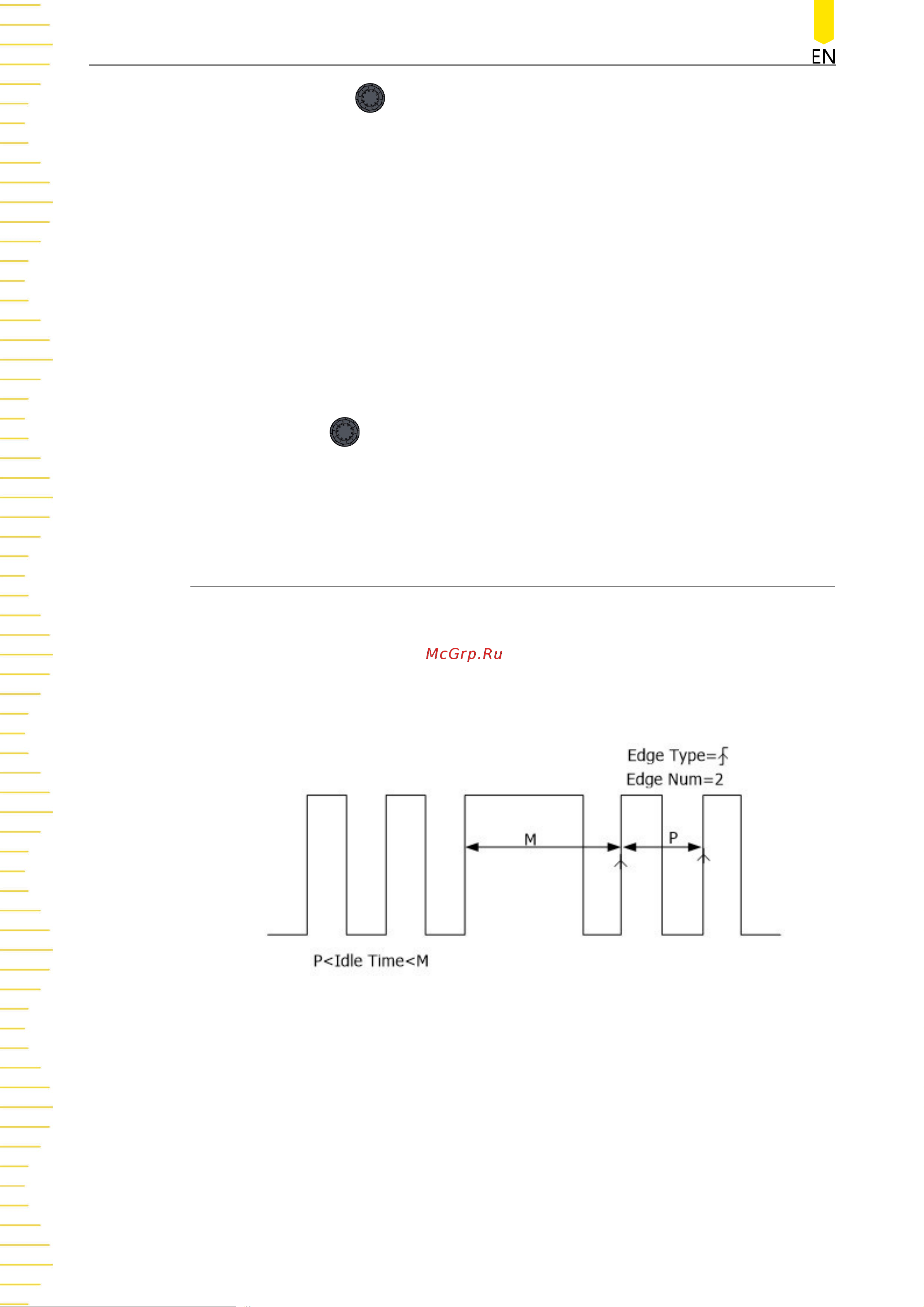

Рис . 8.22. Запуск по границе Nth

Тип Запуска

Нажмите или коснитесь кнопки

раскрывающегося списка

Для выбора в раскрывающемся списке

параметра "Nth Edge" (кромка Nth)

список. Затем установите параметры Запуска Nth Edge.
