Тип Запуска

Нажмите или коснитесь кнопки

раскрывающегося списка, затем

установите параметры Запуска I2C.

Выбор I2C в раскрывающемся списке.

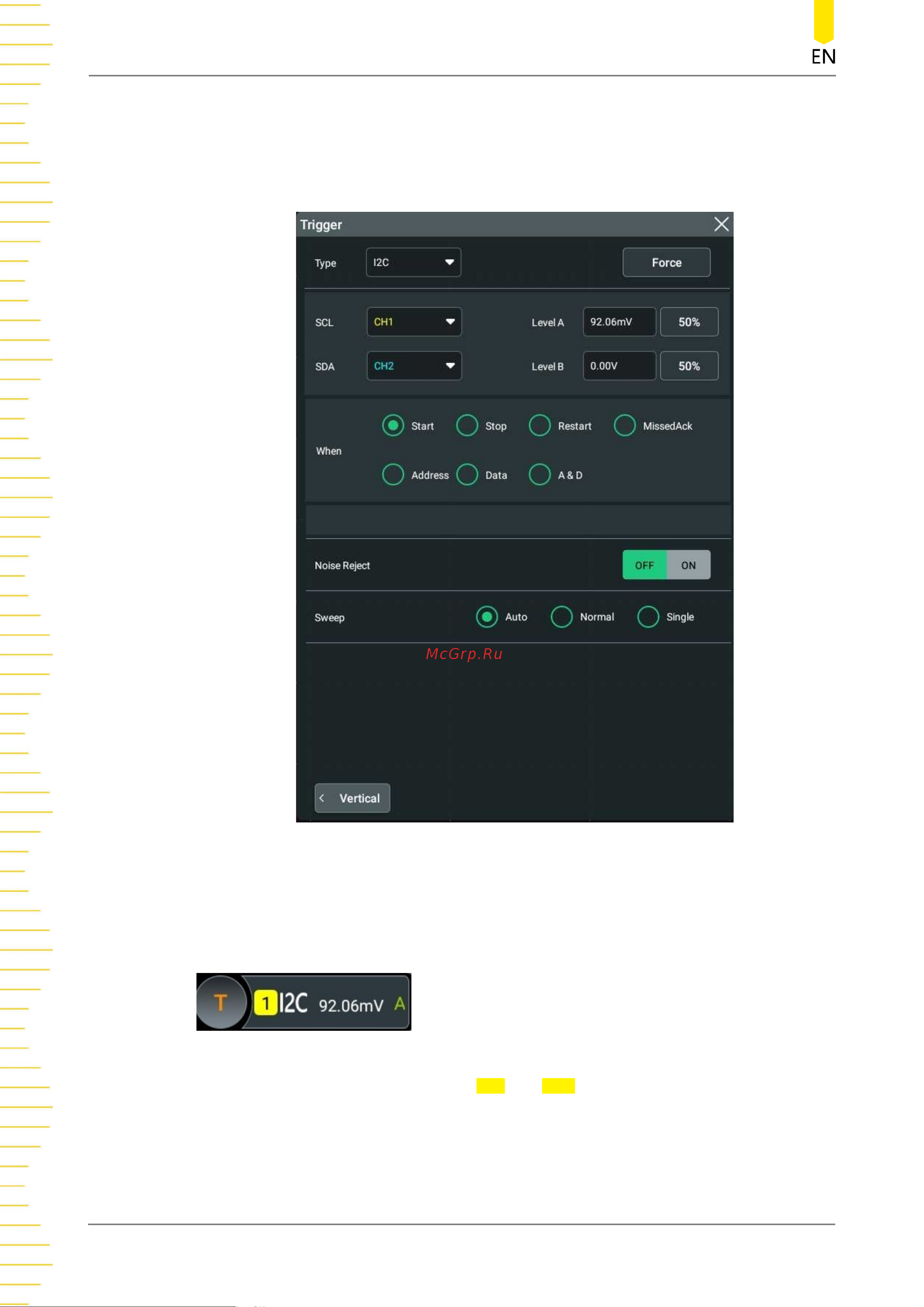

Рисунок 8.27 меню настройки Запуска I2C

В это время в верхней части экрана отображается информация о текущей

настройке Запуска (включая тип Запуска, источник Запуска и уровень Запуска),

как показано на рисунке ниже. Информация будет изменяться в зависимости

от настроек Запуска.

Выбор источника

Нажмите или коснитесь кнопки

раскрывающегося списка

и.

Для выбора CH1-CH4 в поле Specify

(указать)

Источники SCL и SDA соответственно. Подробнее см. в описании в

разделе Запуск

SDA

SCL
