Четность

Используется для проверки правильности передачи данных. Выбор: Нет, четный или

нечетный

под

Режим

Запуска

меню.

Дюйм Выберите в качестве режима Запуска Авто, Обычный или Одиночный.

Подробнее см. в разделе

К описаниям в

режиме Запуска

Настройка параметра Запуска

Задает параметр Запуска (подавление шума) для данного типа Запуска.

Подробнее см. в описании в разделе

Отклонить шум

Уровень Запуска

Коснитесь значка "Trigger" (Запуск) на маленьком экране, затем поверните

ручку

в верхней правой части маленького экрана, чтобы отрегулировать

уровень Запуска. Уровень запуска можно также задать с помощью

всплывающей цифровой клавиатуры. Подробнее см. в описании в

разделе

уровень Запуска

_bookmark99

. Текущий уровень Запуска отображается в

метке информации Запуска в верхней части экрана.

8.7.14

Запуск I2C (опция)

I2C - это 2-проводная последовательная шина, используемая для

подключения микроконтроллера и его периферийного устройства. Это

стандарт шины, широко используемый в области управления

микроэлектронной связью.

Последовательная шина I2C состоит из SCL и SDA. Скорость передачи

определяется SCL, а ее данные передачи определяются SDA, как показано на

рисунке ниже. Серия приборов запускается при запуске, перезапуске, остановке,

отсутствии подтверждения, по конкретному адресу устройства, или значение

данных. Кроме того, он может одновременно инициировать работу с

определенным адресом устройства и значениями данных.

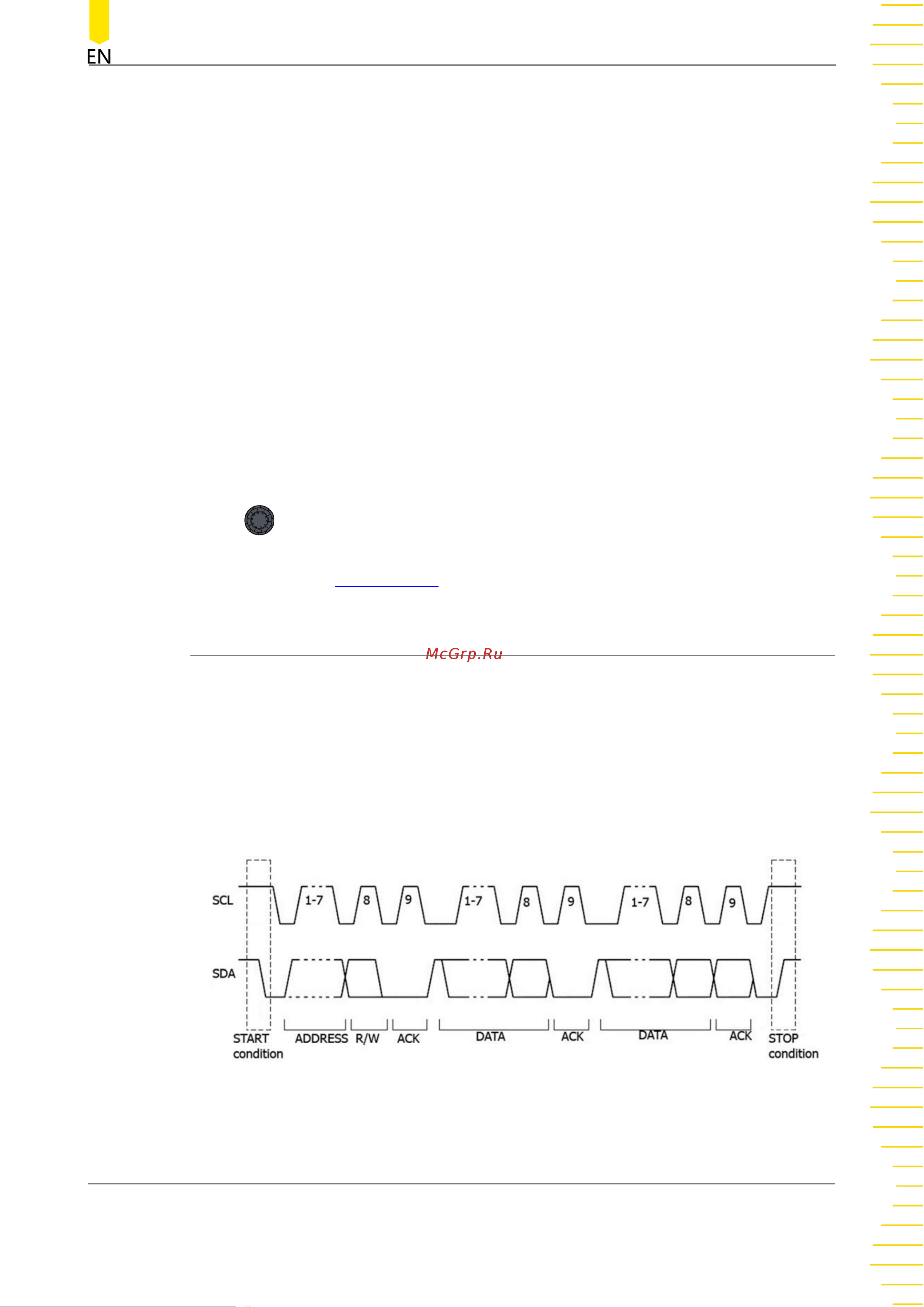

Рисунок 8.26 Схема протокола I2C
