Случайная ошибка: Запускается кадр случайной ошибки, например

кадр ошибки формата, кадр ошибки ответа и т. д.

Режим Запуска

Дюйм Выберите в качестве режима Запуска Авто, Обычный или Одиночный.

Подробнее см. в разделе

К описаниям в

режиме Запуска

Настройка параметра Запуска

Задает параметр Запуска (подавление шума) для данного типа Запуска.

Подробнее см. в описании в разделе

Отклонить шум

Уровень Запуска

Коснитесь значка "Trigger" (Запуск) на маленьком экране, затем поверните

ручку

в верхней правой части маленького экрана, чтобы отрегулировать

уровень Запуска. Уровень запуска можно также задать с помощью

всплывающей цифровой клавиатуры. Подробнее см. в описании в

разделе

уровень Запуска

_bookmark99

. Текущий уровень Запуска отображается в

метке информации Запуска в верхней части экрана.

8.7.17

Запуск FlexRay (опция)

DS70000 может сработать на указанном кадре, символе, ошибке или положении

шины FlexRay. FlexRay — это тип дифференциальной последовательной шины,

настроенной на три последовательных сегмента (заголовок пакета i.g., полезная

нагрузка и трейлер пакетов). Скорость передачи данных составляет до 10 Мбит/с.

Каждый кадр содержит статический сегмент и динамический сегмент, и

заканчивается временем простоя шины.

Его формат показан на рисунке ниже.

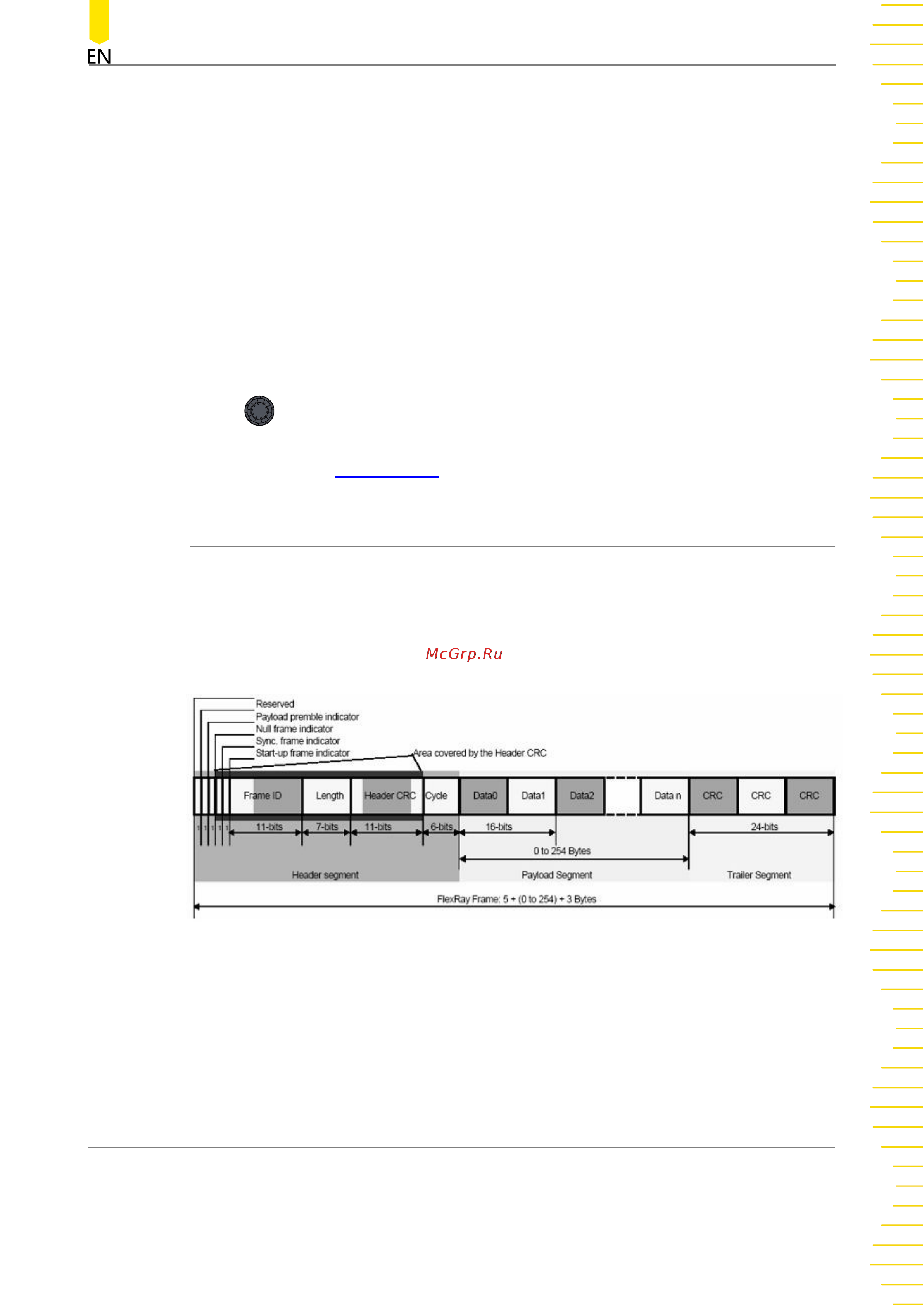

Рисунок 8.35 Формат кадра шины FlexRay

Тип Запуска

Нажмите или коснитесь кнопки

раскрывающегося списка

Выбор опции «FlexRay» в раскрывающемся

списке

список. Затем установите параметры Запуска FlexRay.
