Условие Запуска установлено на "Frame" (кадр), чтобы предотвратить

автоматическое срабатывание прибора во время ожидания указанного кадра.

То же самое относится к состоянию Запуска "Ошибка". Кроме того, при

одновременном возникновении нескольких ошибок FlexRay необходимо

отрегулировать прижим Запуска, чтобы просмотреть конкретную ошибку.

Режим Запуска

Дюйм Выберите в качестве режима Запуска Авто, Обычный или Одиночный.

Подробнее см. в разделе

К описаниям в

режиме Запуска

Настройка параметра Запуска

Задает параметр Запуска (подавление шума) для данного типа Запуска.

Подробнее см. в описании в разделе

Отклонить шум

Уровень Запуска

Коснитесь значка "Trigger" (Запуск) на маленьком экране, затем поверните

ручку

в верхней правой части маленького экрана, чтобы отрегулировать

уровень Запуска. Уровень запуска можно также задать с помощью

всплывающей цифровой клавиатуры. Подробнее см. в описании в

разделе

уровень Запуска

_bookmark99

. Текущий уровень Запуска отображается в

метке информации Запуска в верхней части экрана.

8.7.18

Запуск LIN (опция)

DS70000 может быть включен в поле синхронизации сигнала LIN, а также

может быть включен в указанный идентификатор, данные или кадр.

Формат кадра данных шины LIN показан на рисунке ниже.

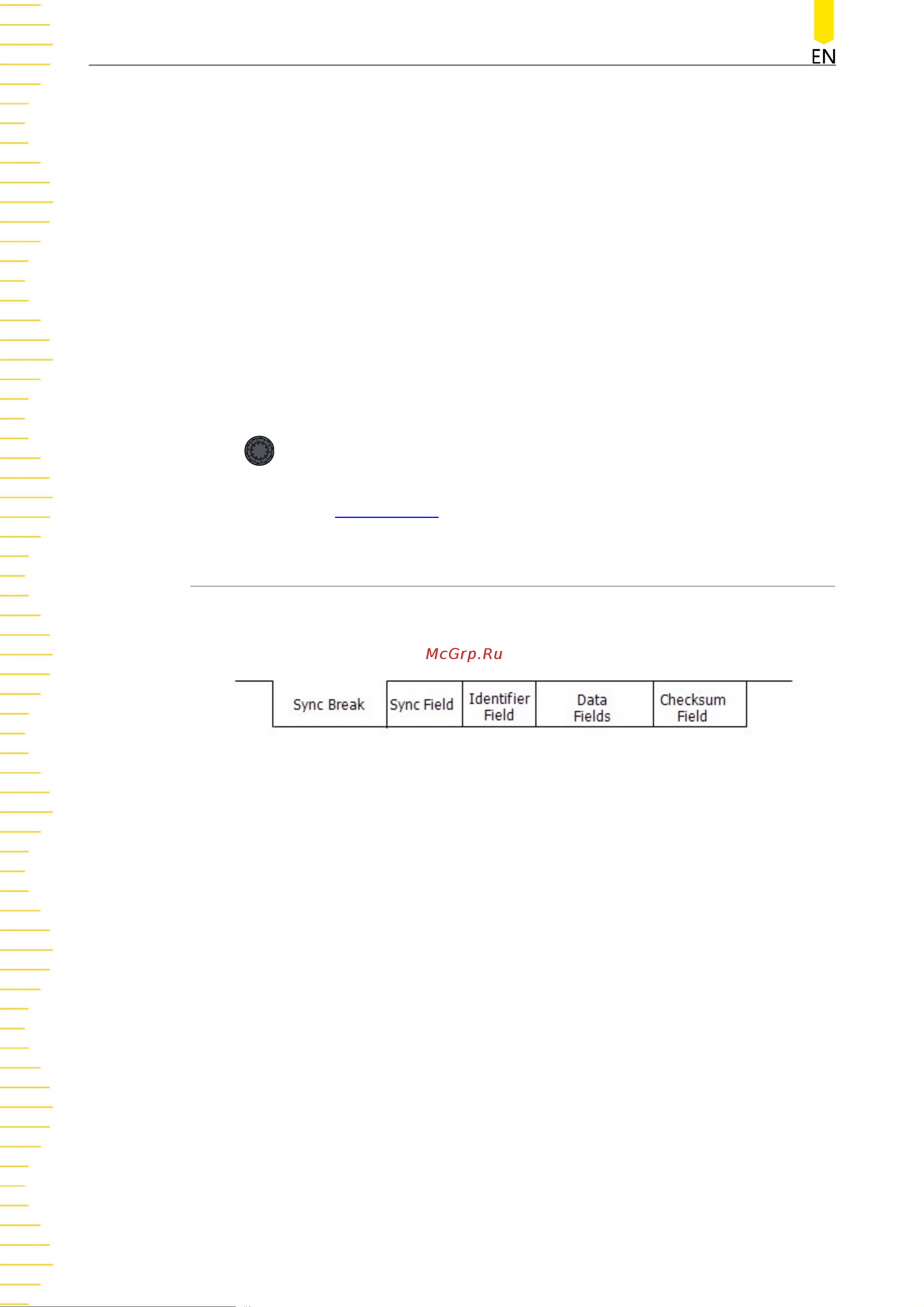

Рис . 8.37 Формат кадра данных шины LIN

Тип Запуска

Нажмите или коснитесь кнопки

раскрывающегося списка, а затем

установите параметры для Запуска

LIN.

Выбрать "LIN" из выпадающего списка.
