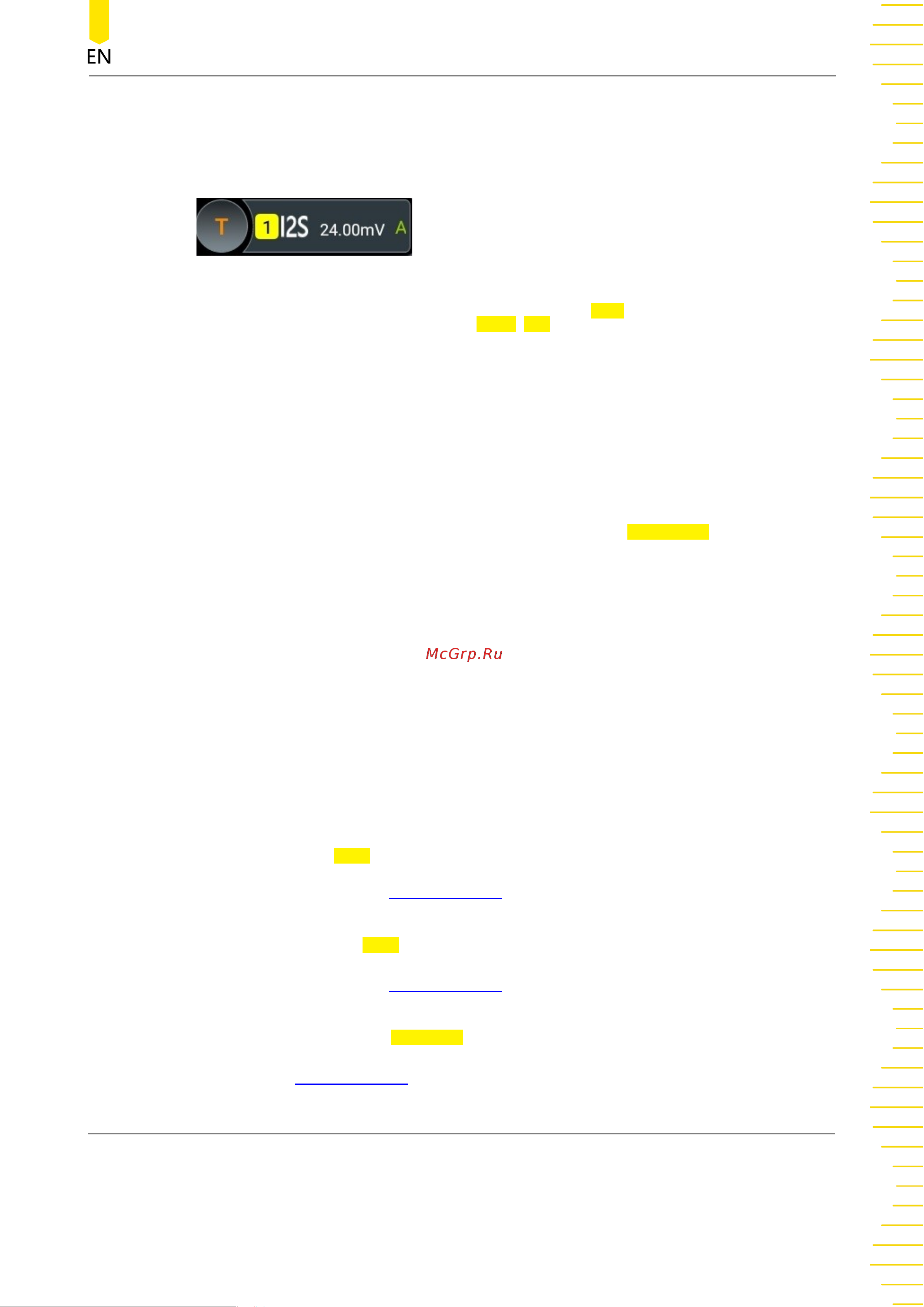

После выбора типа Запуска информация о текущей настройке Запуска
(включая тип Запуска, источник Запуска и уровень Запуска) отображается в
информационной метке Запуска в верхней части экрана, как показано на
рисунке ниже. Информация будет изменяться в зависимости от настроек
Запуска.
Выбор источника
Нажмите или коснитесь кнопки
раскрывающегося списка SCLK ,
WS
, и.
Чтобы выбрать CH1-CH4 для
Укажите источники SCLK, WS и SDA соответственно. Подробнее см. в описании
в
разделе Источник Запуска
. Текущий источник Запуска отображается на
информационной метке Запуска в верхней части экрана.
Только при выборе канала (входного сигнала с сигналами) в качестве источника
Запуска можно получить стабильный Запуск.
Тип кромки
Выбор нужного края часов из раскрывающегося списка SCLK
Edge
.
•
Rising: Выборка данных SDA на нарастающей границе часов.
•
Falling (падение): Выборка данных SDA на границе падения часов.
Аудио
Нажмите или коснитесь кнопки с
раскрывающимся списком
справа или «любой»).
Условие запуска
Нажмите или коснитесь кнопки
раскрывающегося списка
Чтобы выбрать аудиоканал ("левый",
для выбора необходимого условия
запуска.
•
=:
запускается, когда данные канала равны значению установленных
данных. Нажмите или коснитесь поля ввода
данных
, после чего
отобразится экран "Format" (Формат). Можно установить бит данных, на
котором необходимо работать. Подробнее см. в описании в
разделе
Запуск I2C (опция)
_bookmark144
.
•
≠:
запускается, если данные канала не равны значению заданного
значения данных. Нажмите или коснитесь поля ввода
данных
, после чего
отобразится экран "Format" (Формат). Можно установить бит данных, на
котором необходимо работать. Подробнее см. в описании в
разделе
Запуск I2C (опция)
_bookmark144
.
•
>:
запускается, если данные канала превышают заданное значение.
Нажмите или коснитесь поля ввода Data
Min
, после чего отобразится
интерфейс "Format" (Формат). Можно установить нижний предел бита
данных. Подробнее см. в описании в
разделе Запуск I2C
(опция)
_bookmark144
.
SDA
