В котором PhaseARBR

представляет Phase(r-r),

DelayARBR

представляет Delay(r-r),

и.

PeriodsourceA

представляет период источника A.

Совет

•

Source A и Source B могут быть любым каналом между CH1~ CH4 и MМат1~ MМат4.

•

Среднее пороговое значение по умолчанию составляет 50%.

10.1.4

Параметры напряжения

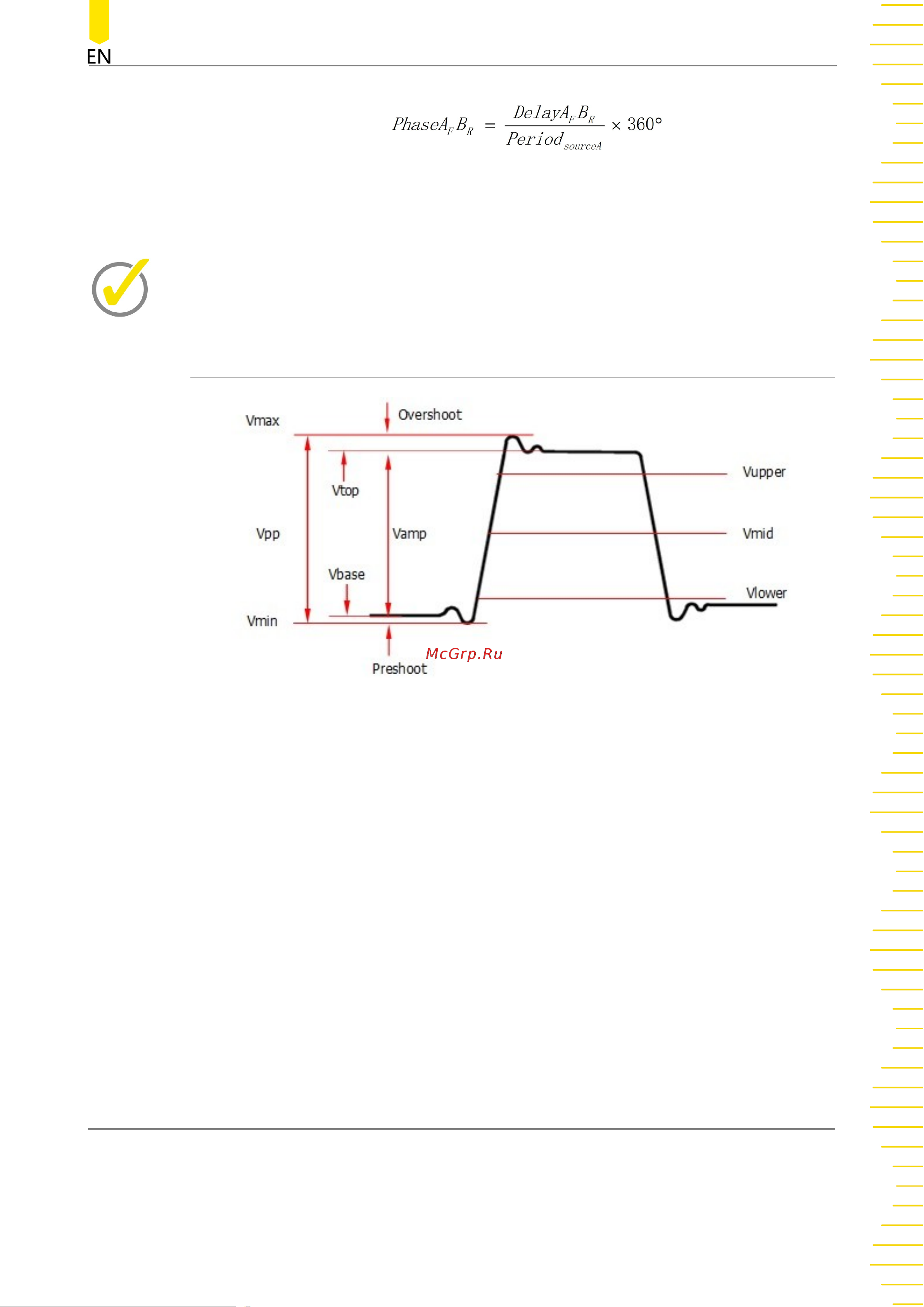

Рис . 10.3 Параметры напряжения

VMAX:

Указывает значение напряжения от самой высокой точки формы

сигнала до GND.

Vmin:

Указывает значение напряжения от нижней точки формы сигнала

до GND.

VPP:

Значение напряжения от самой высокой точки до самой низкой точки

формы сигнала.

Vtop:

Указывает значение напряжения от плоской верхней части формы сигнала

до GND.

Vbase:

Указывает значение напряжения от плоского основания формы сигнала

до GND.

VAMP:

Указывает значение напряжения от верхней части кривой до

основания кривой.

VUpper:

Показывает фактическое значение напряжения,

соответствующее максимальному пороговому значению.

VMID:

Указывает фактическое значение напряжения, которое

соответствует среднему пороговому значению.
