VLower:

Указывает фактическое значение напряжения, которое

соответствует минимальному пороговому значению.

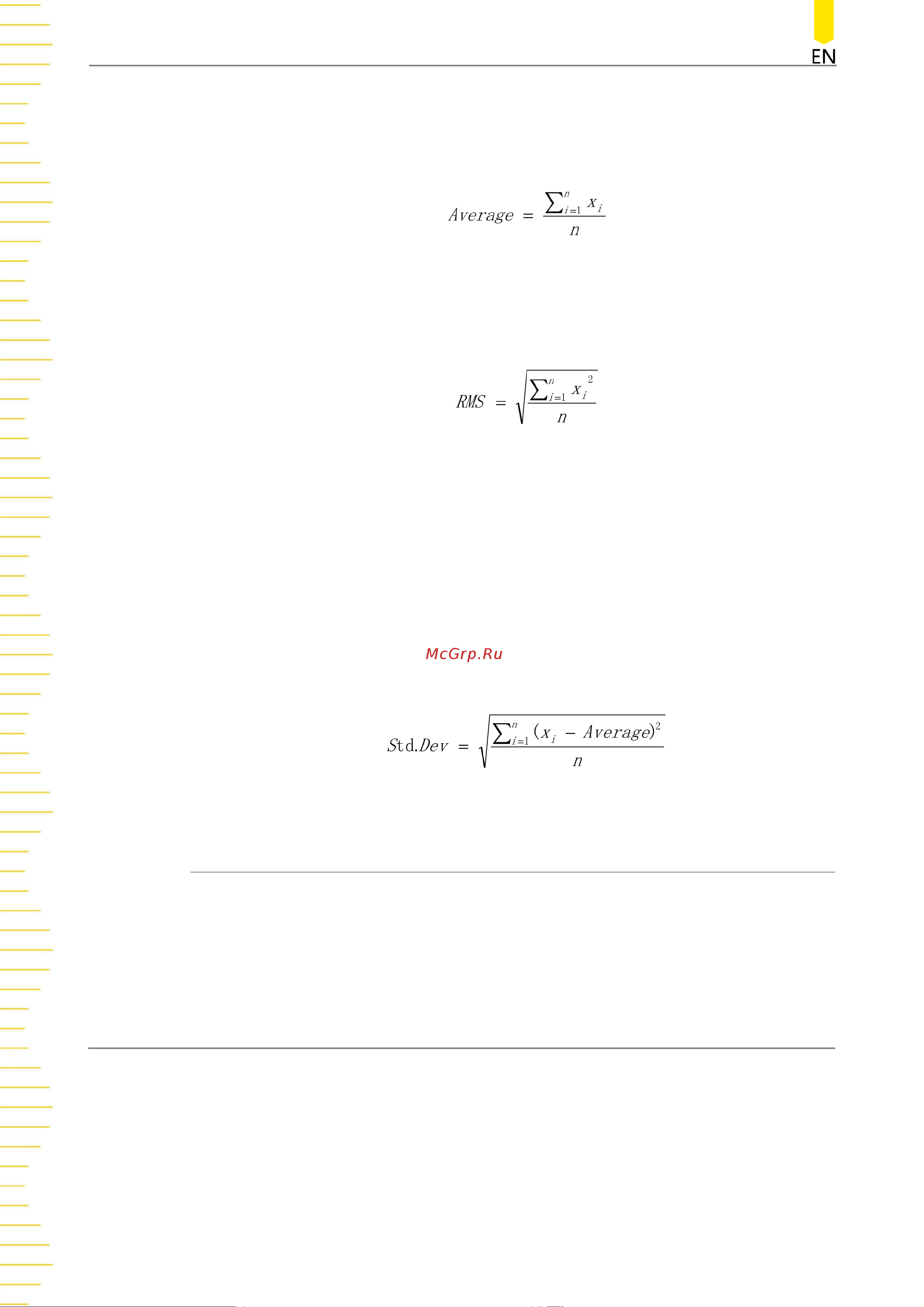

Vavg:

Отображает среднее арифметическое значение на всей кривой

или в области синхронизации. Формула показана следующим образом:

В котором

— результат измерения в

i-й точке, а

— количество

измеряемых точек.

СРЕДНЕКВАДРАТИЧНОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ:

Указывает

среднеквадратичное значение корня на всей кривой или в области

синхронизации. Формула выглядит следующим образом:

В котором

— результат измерения в

i-й точке, а

— количество

измеряемых точек.

Per.VRMS:

Указывает среднеквадратичное значение корня в течение периода.

Формула показана выше.

Превышение:

Указывает соотношение разницы между максимальным и

верхним значениями формы сигнала и значением амплитуды.

Preshoot (Предварительное сканирование):

Указывает соотношение

разницы между минимальным и базовым значением кривой и значением

амплитуды.

AC RMS (среднеквадратичное значение переменного

тока):

Отображает среднеквадратичное значение формы сигнала, при

этом компонент постоянного тока удален. Формула показана

следующим образом:

Где

— это амплитуда i

точки,

среднее

— среднее значение кривой,

— количество измеряемых точек.

10.1.5

Другие параметры

•

Положительная скорость нарастания:

На восходящей кромке сначала

рассчитайте разницу между высоким и низким значением, затем

используйте разницу, чтобы разделить соответствующее значение

времени для получения положительной скорости нарастания.

•

Отрицательная скорость нарастания:

На нижнем крае сначала

рассчитайте разницу между низким и высоким значением, затем разделите

соответствующее значение времени, чтобы получить отрицательную

скорость нарастания.
