В режиме курсора XY курсор Y используется для измерения

амплитуды кривой CH2.

Нажмите или коснитесь значка функциональной навигации в левом нижнем углу

экрана,

затем

выберите

значок. .

результаты измерений будут отображаться в.

Список "результат" в правой части экрана.

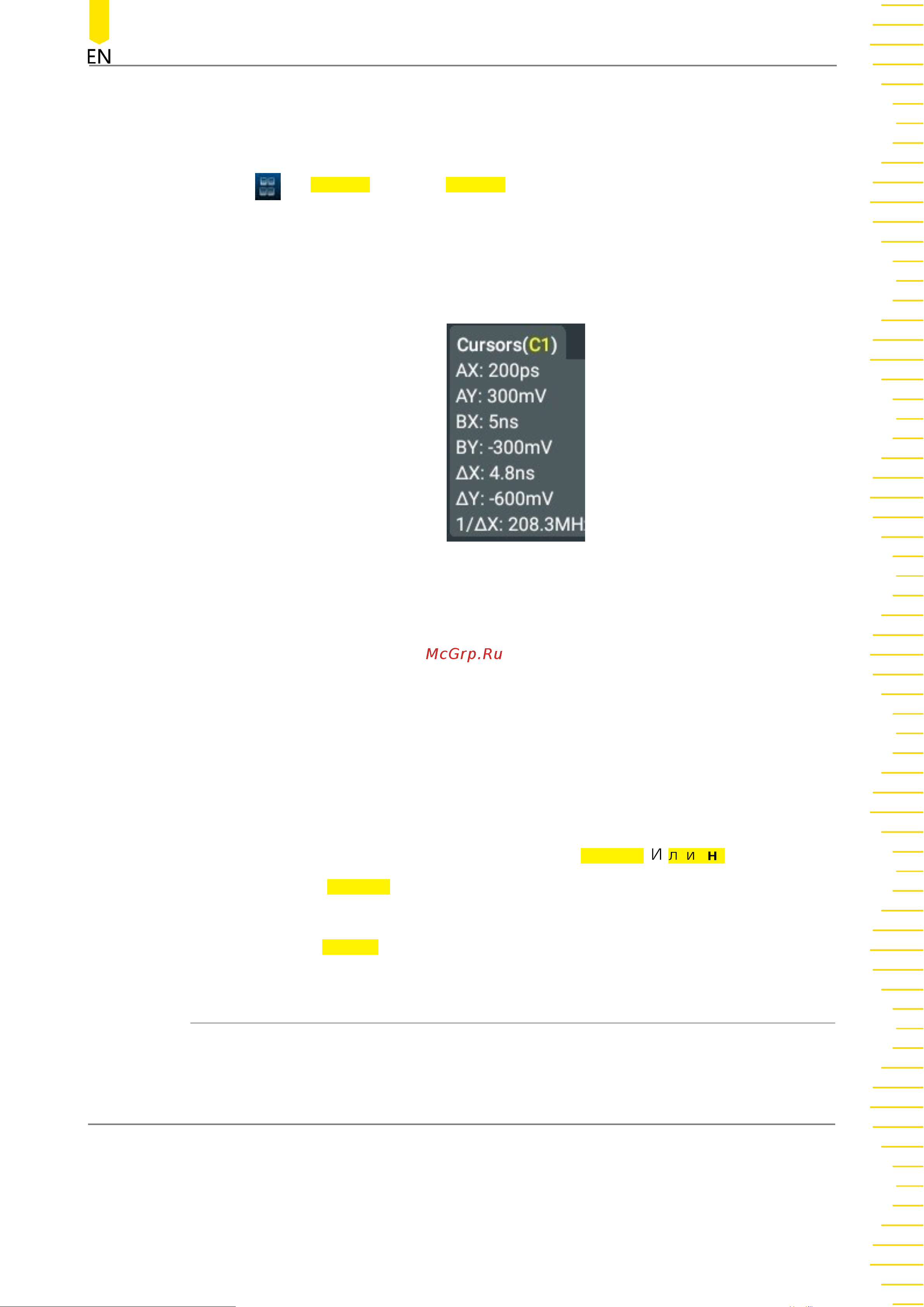

Рис . 10.9 результат измерения курсора

•

AX: Указывает значение X на курсоре A.

•

AY: Указывает значение Y на курсоре A.

•

BX: Указывает значение X на курсоре B.

•

BY (ПО): Указывает значение Y на курсоре B.

•

∆X: Указывает горизонтальный интервал между курсором A и B.

•

∆Y: Указывает вертикальный интервал между курсором A и B.

•

1/∆X: Указывает на обратный интервал между курсором A и курсором B.

Нажмите или коснитесь списка результатов измерений, затем выберите

•

Если выбрать

Удалить

, текущие результаты измерений курсора будут

удалены, и прибор выполнит новые измерения. Новые результаты измерений

будут отображаться в правой части экрана под списком "результат".

•

Нажмите или коснитесь

Настройка

. После этого отобразится интерфейс

"Cursors" (курсоры). Можно выбрать режим курсора: Ручной, Track и XY.

10.6.1

Ручной режим

В режиме ручного курсора можно настроить курсор вручную для измерения

значения кривых указанного источника на текущем курсоре. Если настройки

для

Сним

Кур
