10.6

Измерение курсора

При измерении с помощью курсора можно измерить значения оси X (например,

время) и оси Y (например Напряжение) выбранной кривой. Перед измерением

курсора подключите сигнал к осциллографу для получения стабильного

отображения. Все параметры, поддерживаемые

_bookmark209

функцией " Auto

Measurement " (Автоматическое измерение), можно измерить с помощью

измерения курсора. Функция измерения курсора позволяет использовать два

следующих курсора.

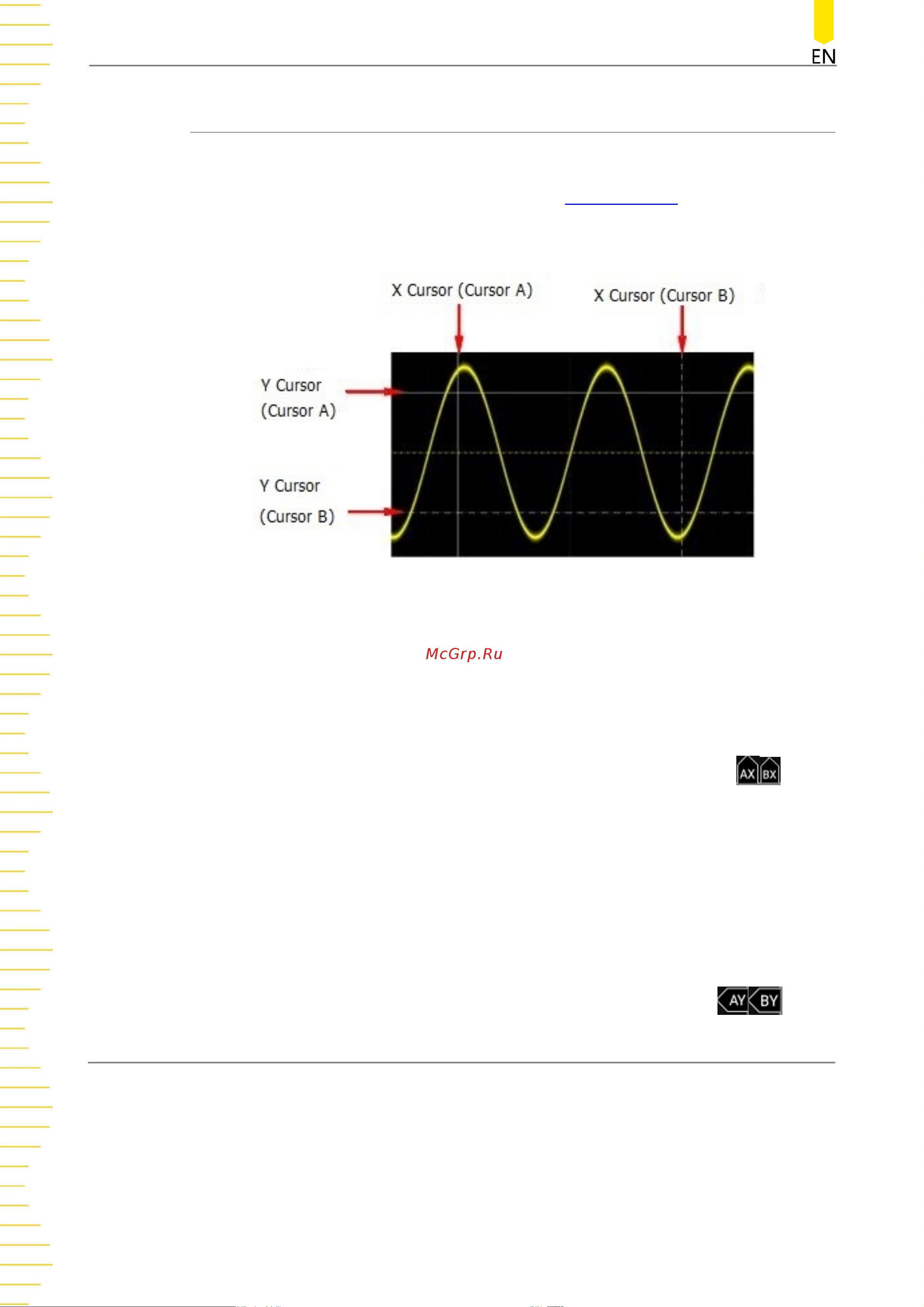

Рисунок 10.8 курсор

•

X курсор

Курсор X — это вертикальная сплошная/пунктирная линия, которая

используется для регулировки по горизонтали. Его можно использовать

для измерения времени (с) и частоты (Гц).

Курсор A представляет собой вертикальную сплошную линию

(отображается в нижней части экрана), а курсор B - вертикальную

пунктирную линию (отображается в нижней части экрана).

В режиме курсора XY курсор X используется для измерения

амплитуды кривой CH1.

•

Курсор Y

Курсор Y представляет собой горизонтальную сплошную/пунктирную

линию, которая используется для вертикальной регулировки. Его можно

использовать для измерения амплитуды (единица измерения совпадает с

амплитудой канала источника).

Курсор A представляет собой горизонтальную сплошную линию (

отображается в правой части экрана), а курсор B - горизонтальную

пунктирную линию ( отображается в правой части экрана).
