Анализ глаз в реальном времени (опция)

Осциллограф серии DS70000 обеспечивает построение эпюры и измерение в

реальном времени с помощью функции восстановления часов. Если вы

приобрели и активировали опцию DS70000- СКПТП, осциллограф также

поддерживает функцию видеограммы в реальном времени.

Схема глаз представляет собой вид сигнала. Это достигается в реальном

времени путем сбора данных, восстановления часов, а затем наложения

(свертывания) последовательных интервалов единиц в рамках одного

графика. Это статистическое представление в виде цветовой оценки. Функция

анализа глаз обычно используется для наблюдения за кривыми принимаемого

сигнала для анализа влияния межсимвольной интерференции (ISI) и шума на

работу системы.

Нажмите или коснитесь значка функциональной навигации в левом нижнем углу

экрана, чтобы

откройте функциональную навигацию. Затем нажмите или коснитесь Для входа в

режим "глаз"

меню. Можно также щелкнуть или коснуться значка "глаз" в верхней части

экрана, чтобы войти в меню настройки "глаз".

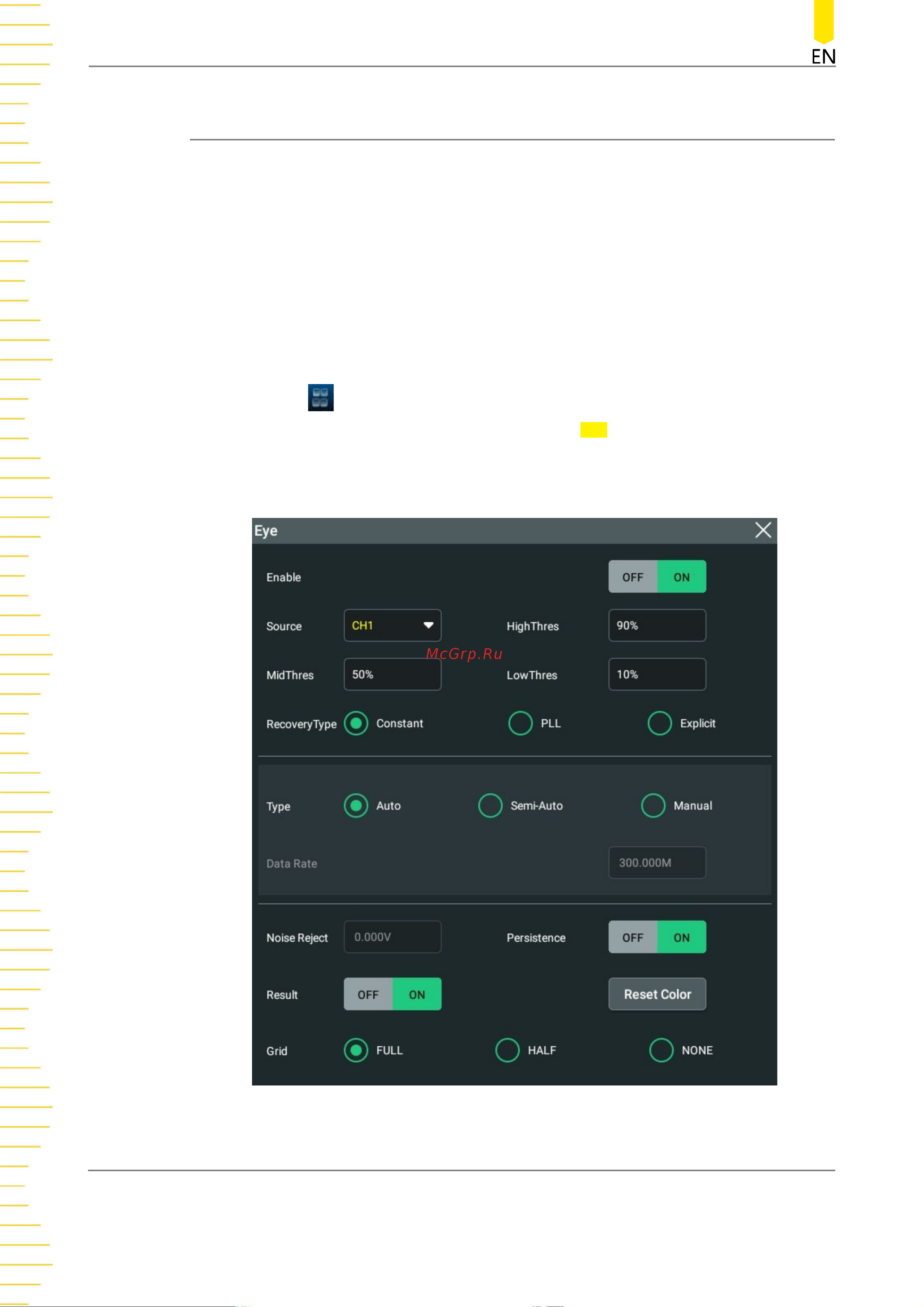

Рис . 12.1 меню настройки схемы глаз
