Вкл

Если вы приобрели опцию декодера, активируйте ее в соответствии с описанием в

разделе

Просмотр информации о параметрах и установке опций

12.1

Включение или отключение функции анализа глаз

В меню настройки глаза щелкните или коснитесь вкладки ВКЛ/ВЫКЛ для

меню для

включения

или отключите функцию анализа глаз. Если эта функция включена, на экране

отображается окно видеограммы.

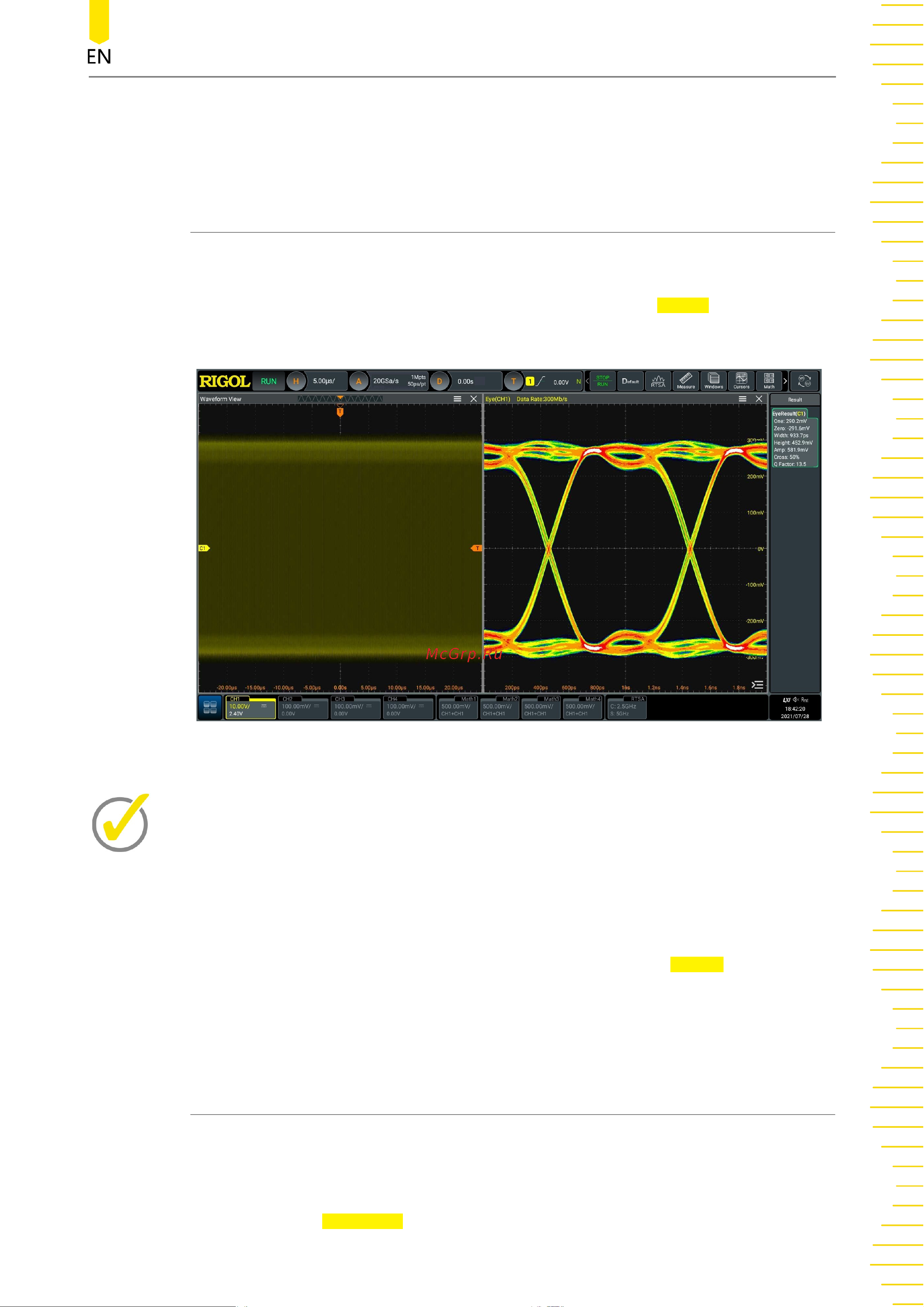

Рис . 12.2 результат измерения глазного яблока

Совет

Видеограмму можно получить только в том случае, если горизонтальная временная

развертка меньше или равна 1 мс на деление.

12.2

Выбор источника диаграммы со

стороны

В меню настройки Eye (глаз) нажмите или коснитесь кнопки

раскрывающегося меню

для выбора

необходимый источник из раскрывающегося списка. Аналоговый канал (CH1-

CH4) может быть выбран в качестве источника излучения для глаз.

12.3

Настройки пороговых значений

В меню настройки глаза можно установить верхний, средний и нижний пороговые

значения.

•

Установите верхний порог

Нажмите или коснитесь

HighThres

, затем с помощью всплывающей

Ист
