Один: Показывает уровень "1".

•

Ноль: Показывает уровень "0".

•

Width (Ширина): Указывает ширину видеограммы глаза.

•

Высота: Указывает высоту диаграммы.

•

AMP: Указывает амплитуду схемы глаз.

•

Крест: Указывает процент пересечения на схеме глаз.

•

Q Factor (коэффициент Q): Указывает коэффициент Q.

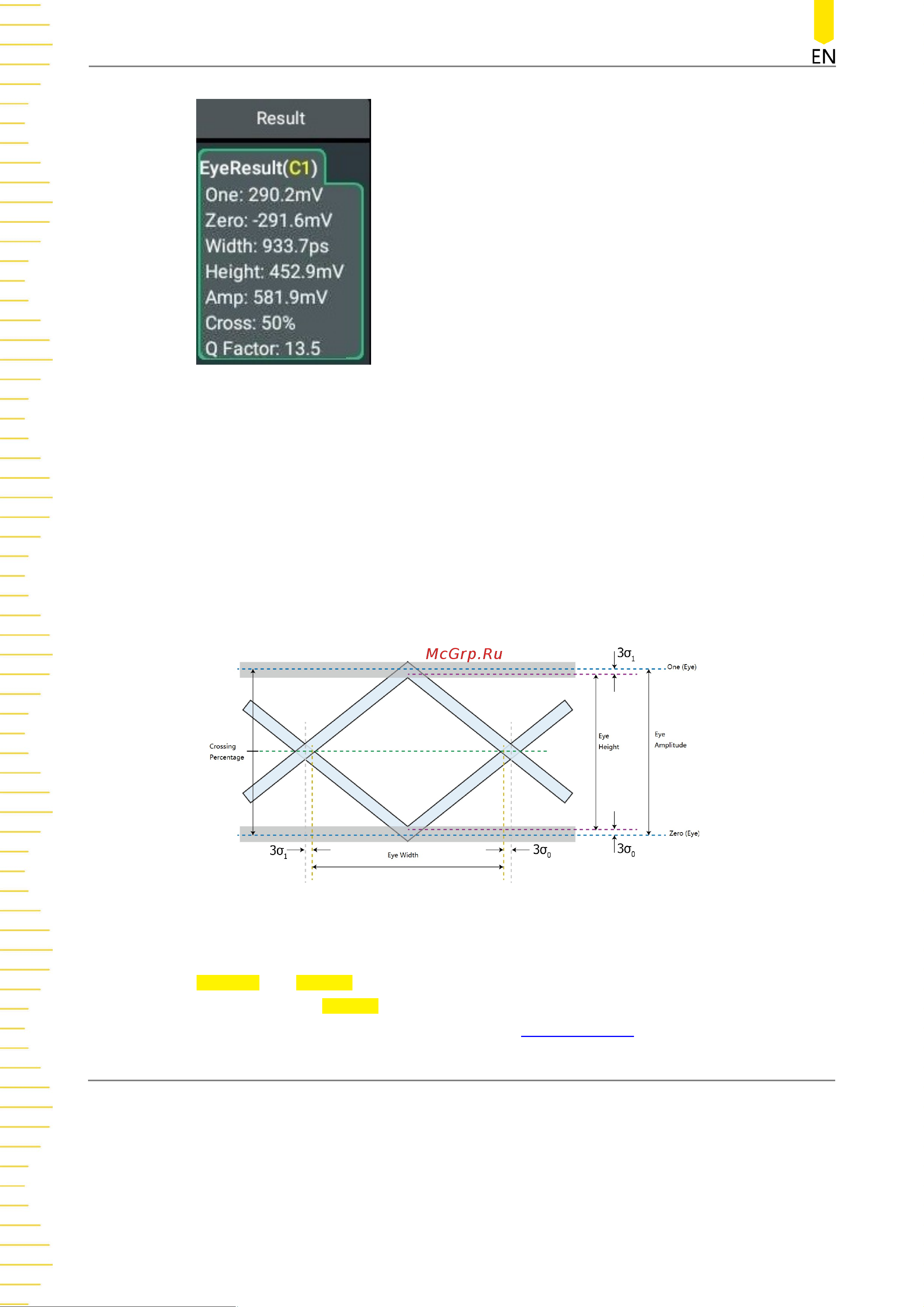

Схема параметров измерения глазного яблока показана на рисунке ниже:

Рис . 12.3 Диаграмма параметров измерения глаза

Щелкните или коснитесь списка результатов измерения глаза, после чего

отобразятся два подменю: И

настройка

•

Нажмите или коснитесь

пункта Настройка

, после чего отобразится меню

схемы глаз, как показано на

рис. 12.1

_bookmark233
