Быстр

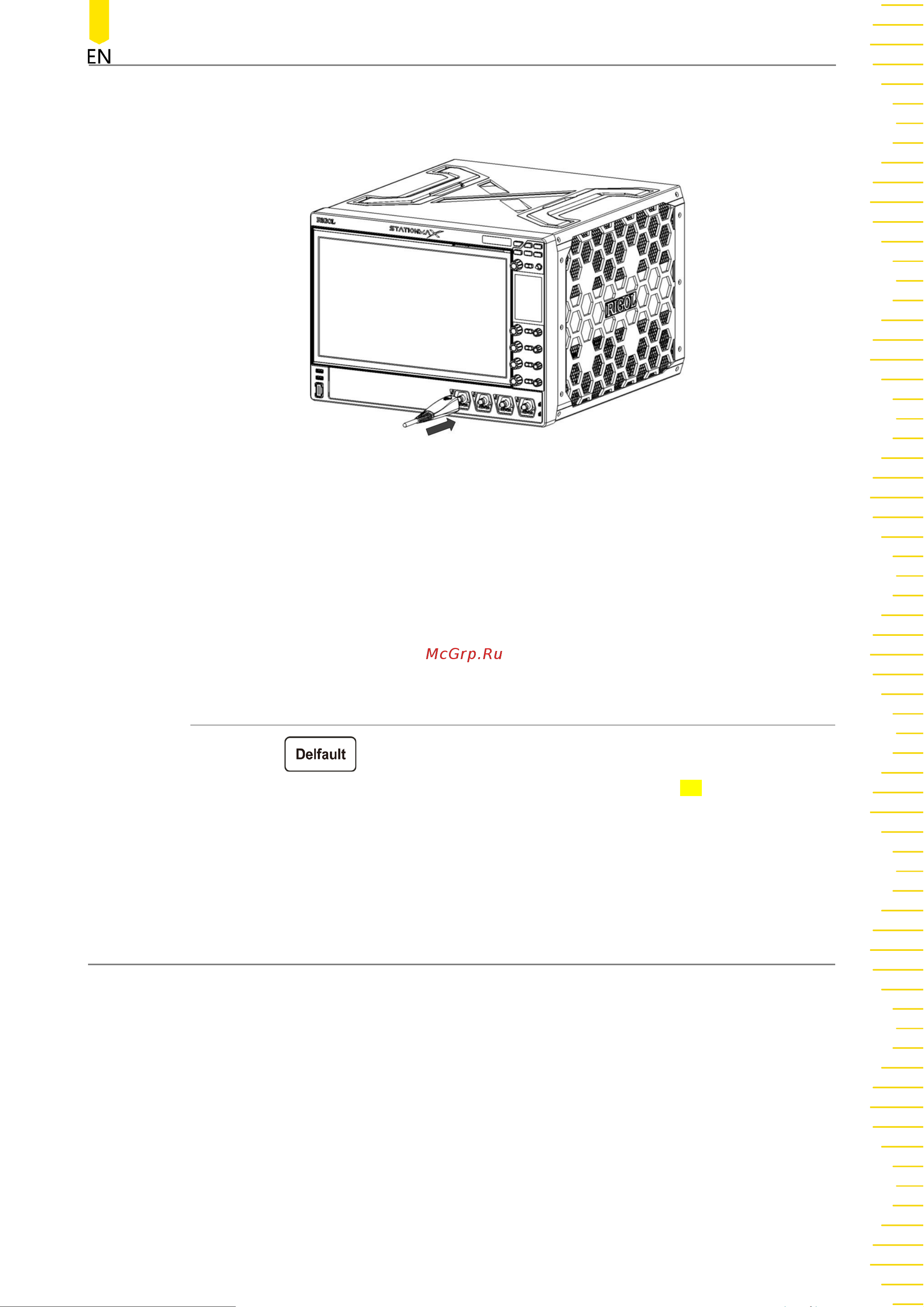

Рис . 4.6. Подключение активного пробника

С помощью вспомогательного устройства пробника подсоедините

головку пробника к проверяемой цепи. Подробная информация о

пробниках см.

в руководстве пользователя для активного пробника

серии PVA8000

После подключения активного пробника при необходимости можно выполнить

калибровку пробника и регулировку напряжения смещения. Подробные

процедуры см. в разделе «Активный пробник» в руководстве пользователя.

4.3.5

Функциональная проверка

Нажмите на передней панели, затем появится сообщение с запросом “Restore

Default settings?” (

Настройки по умолчанию).Далее нажмите ОК .

Подсоедините зажим типа "крокодил" пробника к "клемме заземления", как

показано на

рисунке 4.7

ниже.

С помощью пробника подключите первый канал( CH1) осциллографа и

"вывод компенсационного сигнала" пробника, как показано на

рис. 4.7
