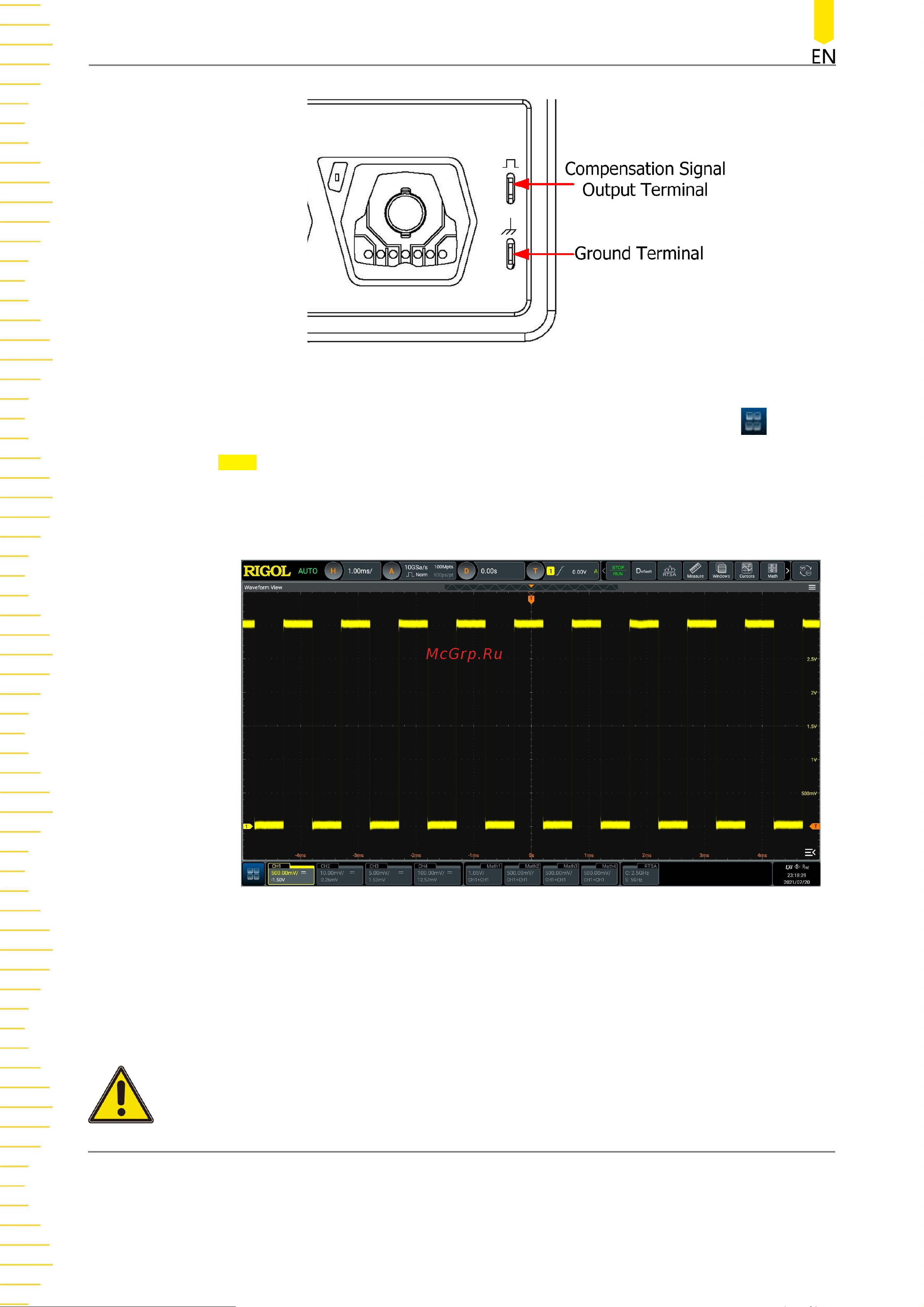

Рисунок 4.7 Использование сигнала компенсации

Установите коэффициент ослабление пробника, затем нажмите

Наблюдайте за осциллограммой на дисплее. В нормальном состоянии должна

отображаться последовательность прямоугольных сигналов без завала, как

показано на рисунке ниже.

Рис . 4.8 Нормальная компенсация

Используйте тот же метод для проверки других каналов. Если

прямоугольная форма сигнала не совпадают с показанной на рисунке

выше, выполните процедуру "

Probe Compensation

" (Компенсация

пробника), описанную в следующем разделе.

Предупреждение
