Во избежание поражения электрическим током при использовании пробника

убедитесь, что изолированный провод пробника находится в хорошем состоянии.

Не прикасайтесь к металлической части пробника, когда пробник подключен к

источнику высокого напряжения.

4.3.6

Компенсация пробника

При первичном использовании пробника необходимо произвести регулировку

компенсации пробника, что позволит совместить пробник и входной канал

осциллографа. Не прошедшие компенсацию пробники или пробники с

отклонением компенсации могут привести к ошибке или погрешности измерений.

Ниже описана последовательность компенсации пробников:

Выполните пункты 1, 2, 3 и 4 в

разделе Функциональная проверка

Проверьте отображаемые формы сигнала и сравните их с формами сигнала,

показанной на

Рисунок 4.9 .

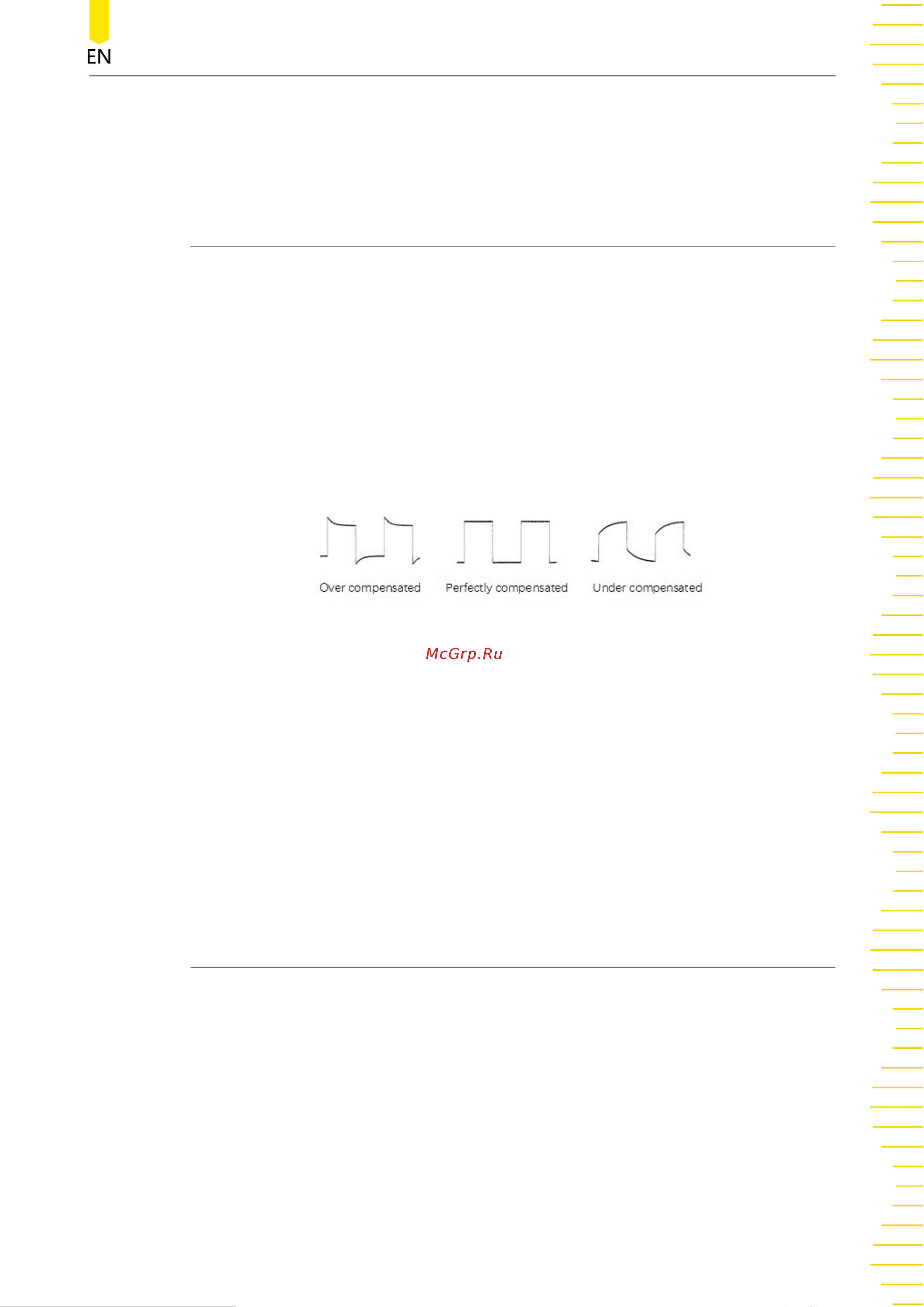

Рисунок 4.9 Компенсация пробника

При помощи неметаллической отвертки отрегулируйте низкочастотное

регулировочное отверстие компенсации на пробнике до тех пор, пока

отображаемый сигнал не станет соответствовать рисунку “нормальная

компенсация”(Perfectly compensated)

4.4

Обзор осциллографа

В данной главе будет описана передняя/задняя панель осциллографа и

пользовательский интерфейс.
