Быстр

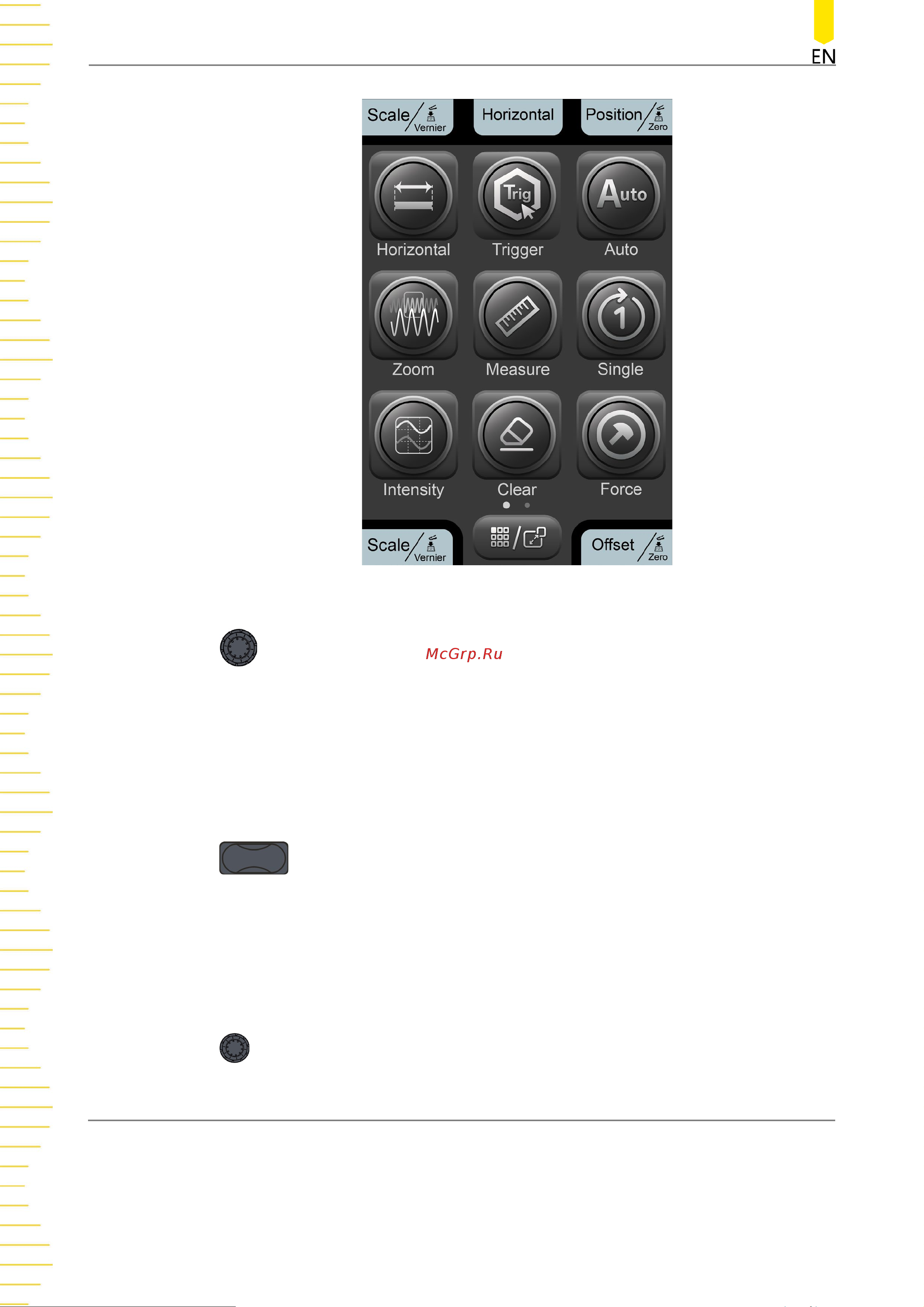

Рис . 4.13 интерфейс быстрого доступа Smart Quick-Responsive

значок многофункциональной ручки управления

Значок под многофункциональной ручкой показывает текущую функцию

ручки. Значок изменяется с помощью выбранной клавиши быстрого доступа.

Для выполнения указанной функции можно использовать

многофункциональную ручку над значком.

Рассмотрим пример, иллюстрируя работу ручки на

рис. 4.13

. В текущем

интерфейсе вращение этой ручки позволяет регулировать горизонтальную

развертку осциллографа; нажатие на ручку позволяет переключаться между

точной и грубой регулировкой горизонтальной временной развертки.

значок многофункциональной ручки управления

Значок под данной многофункциональной ручкой показывает текущую

функцию ручки. Значок изменяется с помощью выбранной клавиши

быстрого доступа. Для выполнения указанной функции можно использовать

многофункциональную ручку над значком.

Рассмотрим пример, иллюстрируя работу ручки на

рис. 4.13

. В текущем

интерфейсе нажатие на ручку может открыть или закрыть горизонтальное

меню.

значок многофункциональной ручки управления
