5.4

Тип связи по входу каналов

Нежелательные компоненты сигнала можно отфильтровать, установив

необходимый тип связи по входу. Например, сигнал прямоугольную форму со

смещением.

Коснитесь метки состояния канала в нижней части экрана. Затем

отобразится меню

Vertical

. Нажмите или коснитесь кнопки

Сoupling

•

Когда выбран тип связи "DC": Компоненты DC и AC тестируемого

сигнала могут пройти по каналу.

•

Когда тип связи выбран "AC": Постоянная составляющая сигнала

блокируется.

•

Когда тип связи выбран "GND": Компоненты постоянного и

переменного тока тестируемых сигналов блокируются.

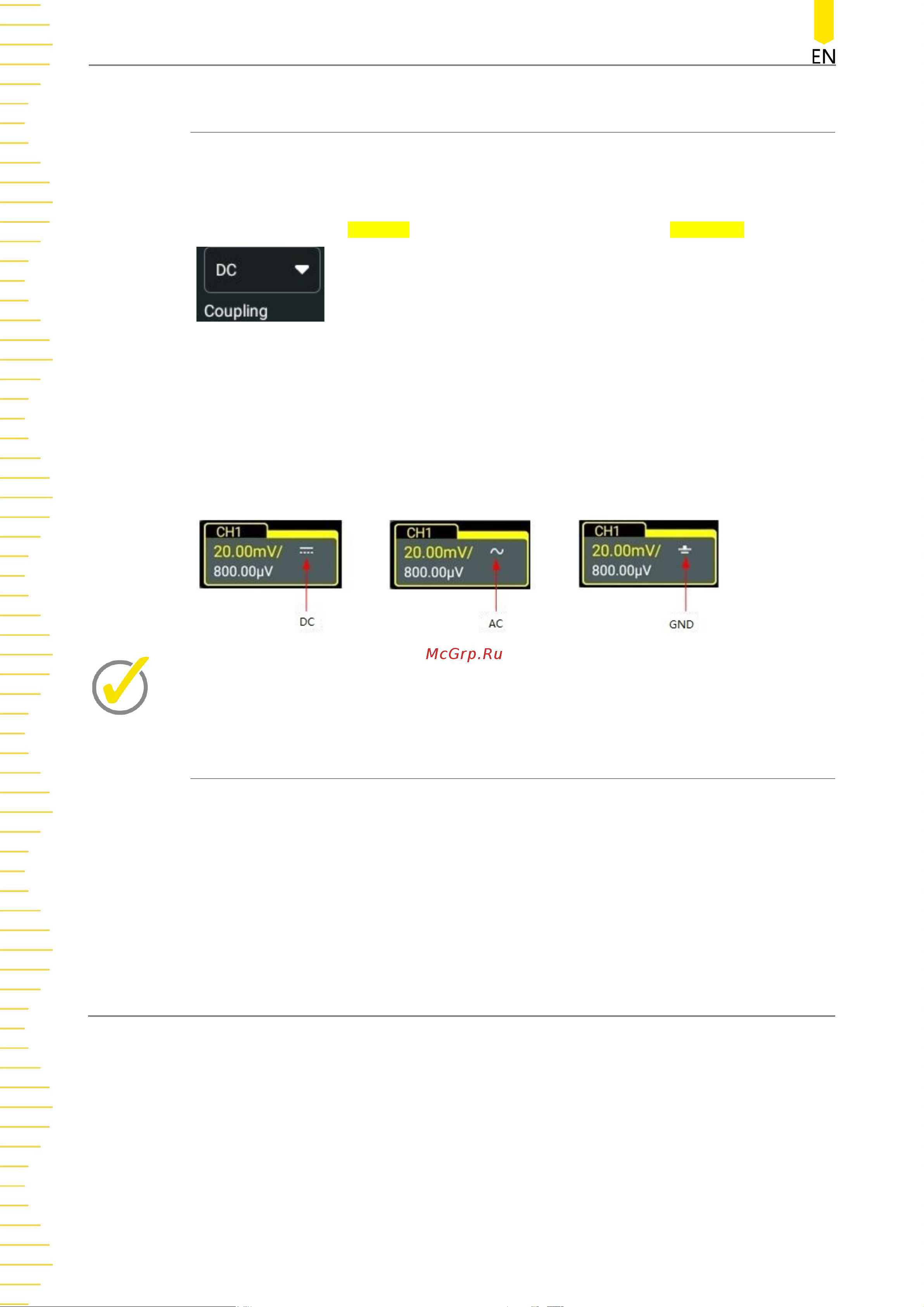

Выбранный тип связи отображается в метке состояния канала в нижней части

экрана, как показано на рисунке ниже.

Примечание

Если входное сопротивление установлено на "50 Ω", тип связи автоматически

устанавливается DC и изменить состояние типа связи будет невозможным

5.5

Ограничение полосы пропускания

Осциллограф поддерживает функцию ограничения полосы пропускания.

Ограничение полосы пропускания может снизить уровень шумов исследуемой

осциллограммы. Например, исследуемый сигнал представляет собой импульс

с высокочастотными пульсациями.

•

Если ограничение полосы пропускания отключено, высокочастотные

компоненты тестируемого сигнала будут отображены на

осциллограмме.

•

Если вы включите ограничение полосы пропускания и ограничите его до

20 МГц или 250 МГц, то высокочастотные компоненты сигнала, которые

превышают 20 МГц или 250 МГц, будут подавлены.
