Можно использовать точную регулировку для подробного просмотра

осциллограммы

•

Грубая настройка:

Нажмите или коснитесь значка в правой части меню

Scale

Регулировка вертикальной шкалы с шагом 1-2-5, т.е. 1 мВ/деление, 2 мВ/деление,

5 мВ/деление, 10 мВ/деление…10 в/деление.

5.3

Регулировка вертикального смещения

Единица измерения соответствует текущей единице измерения амплитуды (см.

Единица амплитуды

»). При регулировке вертикального смещения

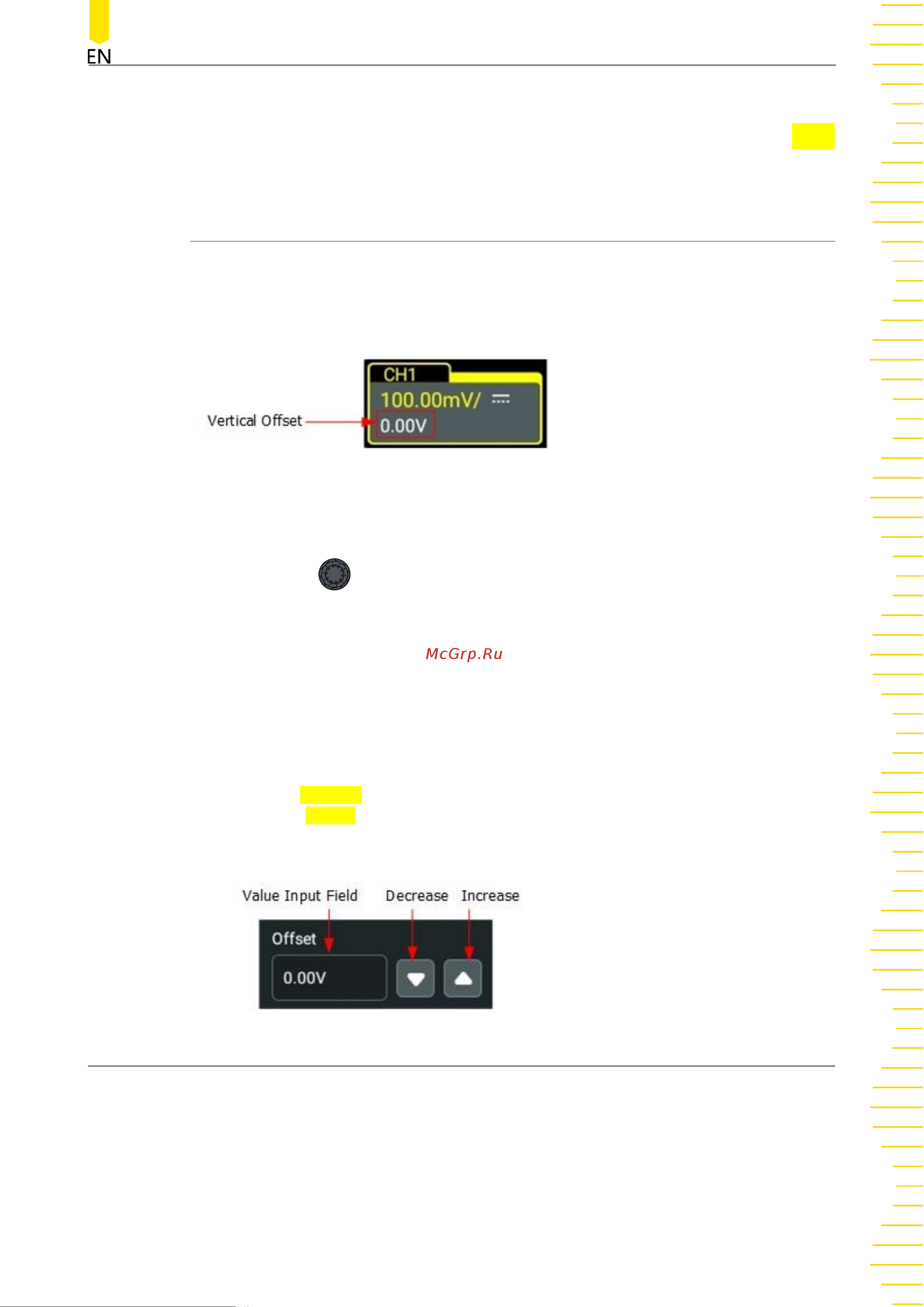

осциллограммы соответствующего канала перемещаются вверх и вниз. В

метке состояния канала в нижней части экрана информация о вертикальном

смещении (как показано на следующем рисунке) изменится соответствующим

образом.

Регулируемый диапазон вертикальной шкалы связан с текущим заданным

коэффициентом ослабления пробника и входным импедансом.

Если CH1 включен, можно настроить смещение по вертикали следующими

способами:

•

Поверните ручку в правой части передней панели, чтобы отрегулировать

вертикальное смещение в пределах регулируемого диапазона. Поверните эту

ручку по часовой стрелке, чтобы увеличить вертикальное смещение,

поверните ее против часовой стрелки, чтобы уменьшить вертикальное

смещение. При нажатии на ручку можно быстро сбросить вертикальное

смещение (установить вертикальное смещение на 0).

•

Отрегулируйте вертикальное смещение с помощью жеста

перетаскивания. Подробнее см.

в разделе " Перетаскивание ".

•

Коснитесь метки состояния канала в нижней части экрана. Затем

в меню

Vertical

нажмите или коснитесь значка со стрелкой вверх или вниз во

вкладке

Offset

для

увеличения или уменьшение значения смещения. Вы можете

также нажать на поле ввода, чтобы ввести определенное значение с помощью

отображаемой клавиатуры.
