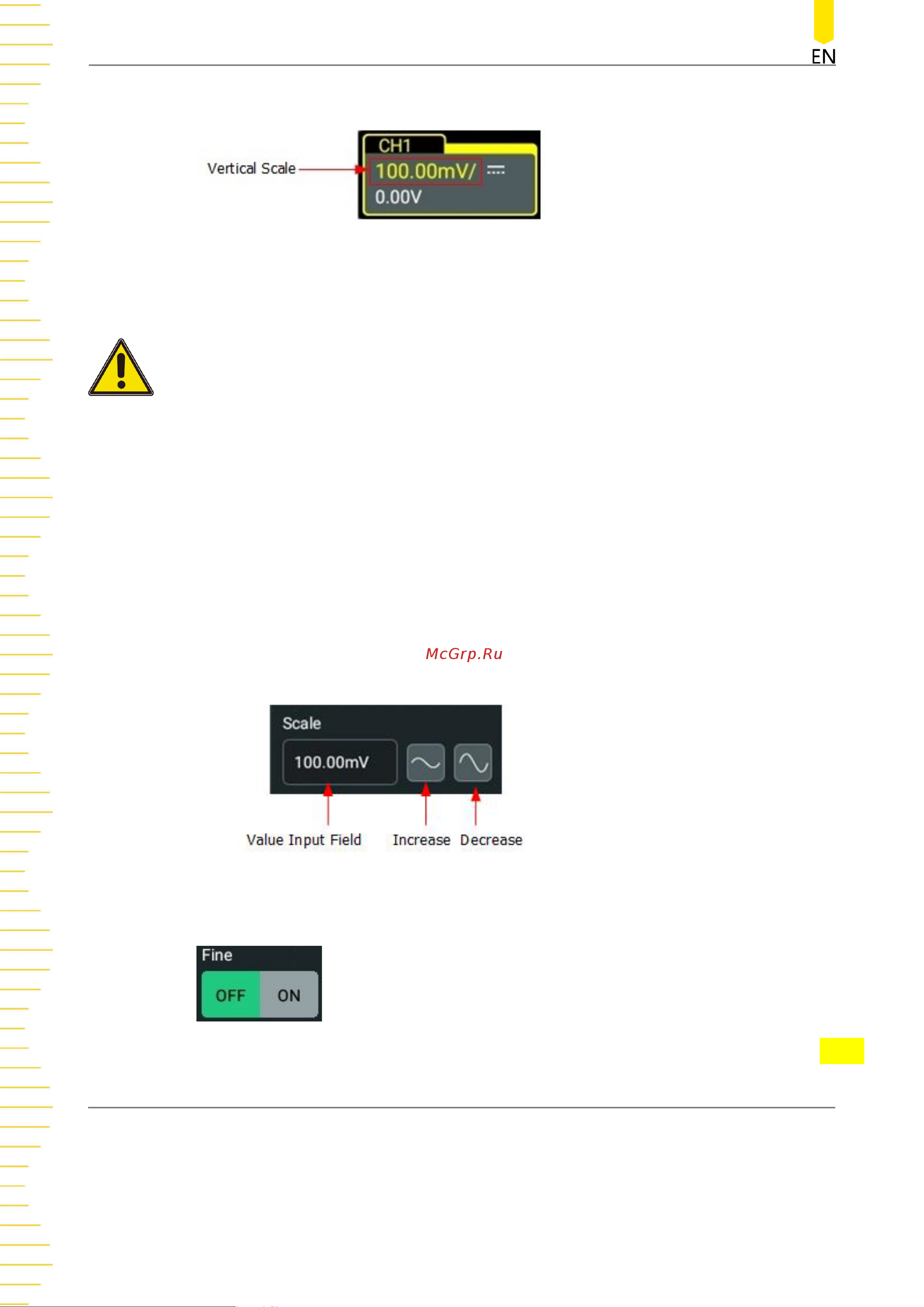

изменяться. В метке состояния канала информация о масштабе по вертикали

изменится соответствующим образом.

Регулируемый диапазон вертикальной шкалы связан с текущим заданным

ослаблением пробника и входным импедансом. По умолчанию коэффициент

ослабления пробника составляет 1X, а входное сопротивление составляет 1 MΩ.

В этом случае диапазон регулировки вертикальной шкалы составляет от 1 мВ на

деление до 10 в на деление.

Осторожно

Если вертикальная шкала составляет 1 мВ/дел. и 2 мВ/дел., предел полосы

пропускания 250 МГц включится автоматически.

Если CH1 включен, можно настроить вертикальную шкалу следующими способами:

•

Поверните ручку, соответствующую CH1, чтобы отрегулировать

вертикальную шкалу (по часовой стрелке, чтобы уменьшить масштаб, и

против часовой стрелки, чтобы увеличить).

•

Включите функцию сенсорного экрана, а затем отрегулируйте

вертикальную шкалу с помощью жеста "сжатие и растяжение" на

сенсорном экране. Подробнее см. в описании в

разделе "стягивание и

растяжение

" .

В меню системы вертикального отклонения щелкните или коснитесь значка

справа от поля ввода «Масштаб», чтобы увеличить или уменьшить значение

масштаба. Вы также можете коснуться поля ввода, чтобы ввести

определенное значение с помощью отображаемой клавиатуры.

Нажатие на клавишу Fine позволяет быстро переключить метод регулировки

шкалы между «грубая настройка» и «точная настройка»

•

Точная настройка:

Нажмите или коснитесь значка в правой части меню

Scale

для улучшения разрешения по вертикали. Отрегулируйте вертикальную

шкалу в относительно меньшем диапазоне.
