Информация, отображаемая в метке состояния канала, связана с текущей

настройкой канала (не относится к состоянию включения/выключения канала).

После включения канала измените такие параметры, как вертикальная шкала,

временная развёртка, режим запуска и уровень запуска в соответствии с

входным сигналом.

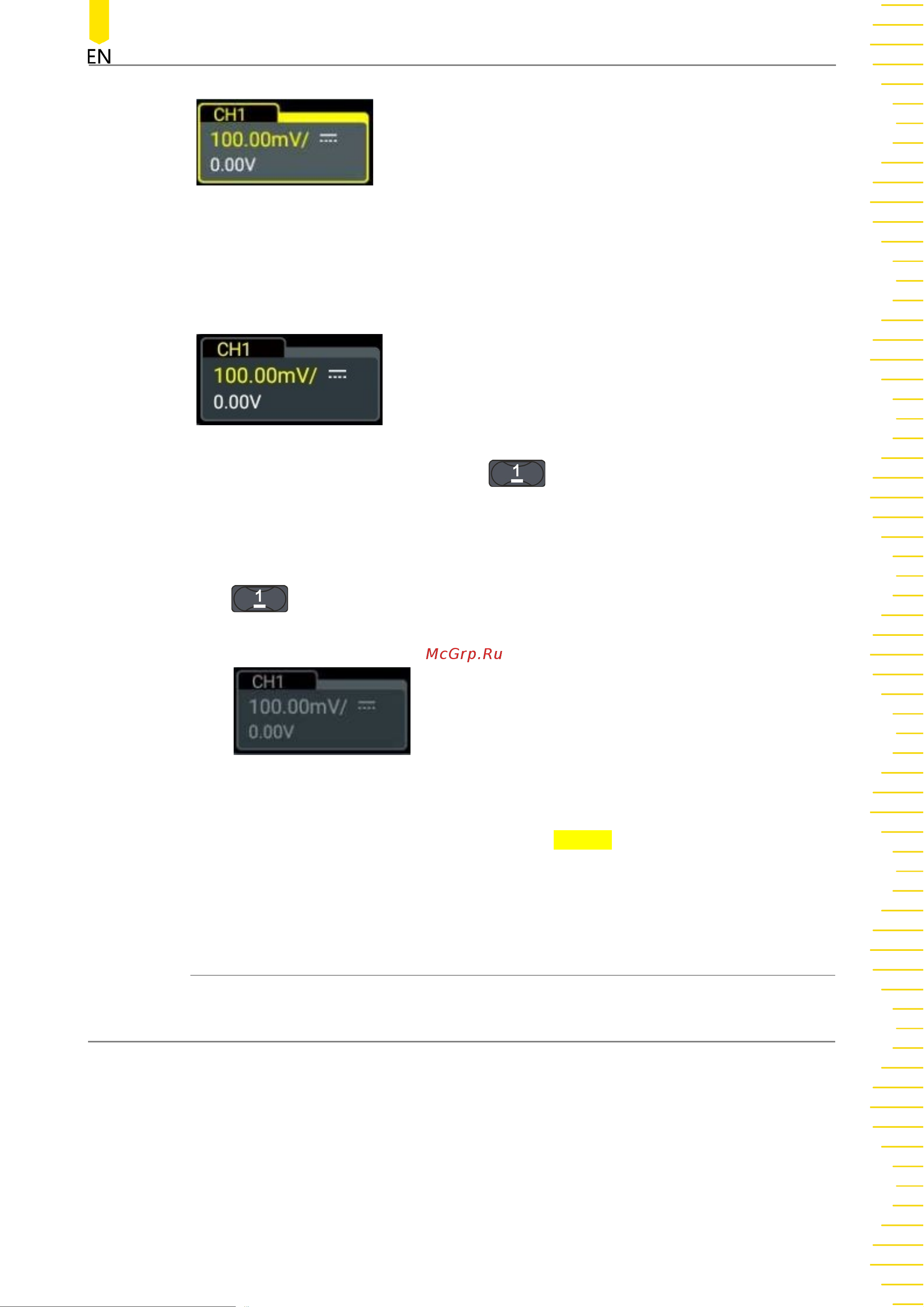

Если CH1 включен, но не активирован, метка состояния канала отображается

на следующем рисунке.

Нажмите/коснитесь метки состояния канала в нижней части экрана или

нажмите кнопку на передней панели , чтобы активировать канал CH1.

Отключите аналоговый канал

Отключите аналоговые каналы следующими способами.

•

Если CH1 был включен и активирован, можно нажать на передней панели

, чтобы отключить его напрямую. Чтобы отключить канал, можно также

щелкнуть или коснуться метки состояния канала в нижней части экрана. Если

CH1 отключен, метка состояния канала отображается на рисунке ниже.

•

Если CH1 был включен, но не активирован, сначала щелкните или

коснитесь метки состояния канала CH1 в нижней части экрана, затем

щелкните или коснитесь ее еще раз, чтобы отключить CH1.

•

Можно также отключить канал во вкладке

Display

, установив для него

значение

OFF

•

Кроме того, можно коснуться метки канала. Переместив метку канала вниз, вы

отключить канал.

5.2

Настройка вертикальной шкалы

Вертикальная шкала отображает значение напряжения на единицу клетки. Она

часто выражается в В/дел. При регулировке вертикальной шкалы амплитуда

отображения осциллограммы будет
