Настройка системы вертикального

отклонения

Осциллограф серии DS70000 оснащен четырьмя аналоговыми входными

каналами (CH1-CH4), каждый канал оснащен независимой системой управления

по вертикали. Методы настройки системы вертикального отклонения четырех

каналов одинаковы. В данной главе в качестве примера приведен метод

настройки системы вертикального отклонения для первого канала.

Включите сенсорный экран и коснитесь метки состояния канала в нижней

части экрана. Затем отобразится меню, показанное на следующем рисунке.

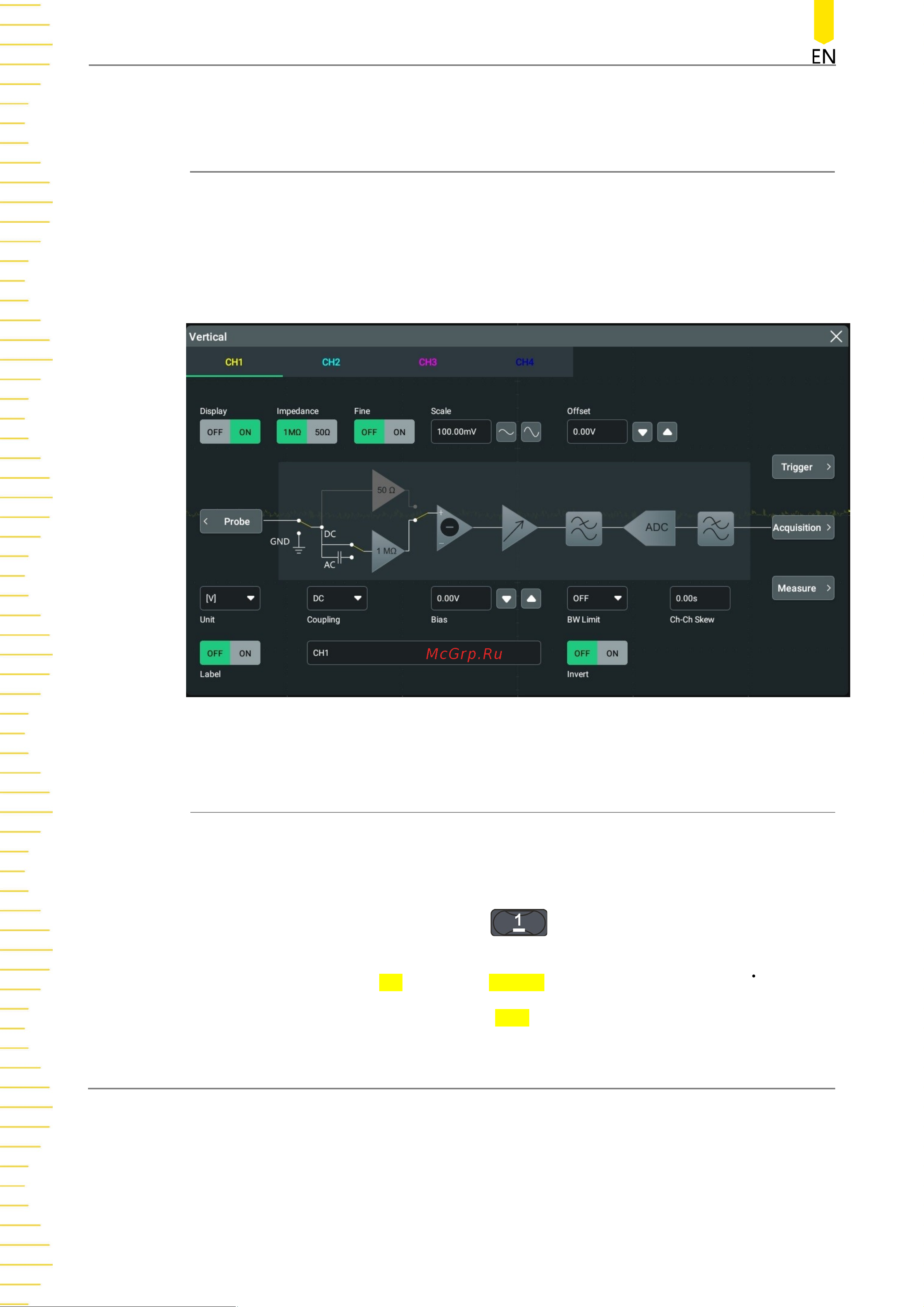

Рис. 5.1 Меню системы вертикального отклонения

5.1

Включение или выключение аналогового канала

Включение аналогового канала

При подключении сигнала к CH1 можно включить канал следующими способами

•

Нажмите или коснитесь метки состояния канала в нижней части экрана,

чтобы включить канал.

•

Нажмите кнопку на передней панели

, чтобы включить канал и

подсветка этой клавиши и соответствующей кнопки канала загорится.

• В меню настройки системы вертикального отклонения выберите вкладку CH1,

нажмите или коснитесь ON во вкладке Display основного

меню, чтобы включить

CH1.

Чтобы выключить CH1 надо нажать OFF

При выборе канала его метка состояния в нижней части экрана отображается на

рисунке ниже.
