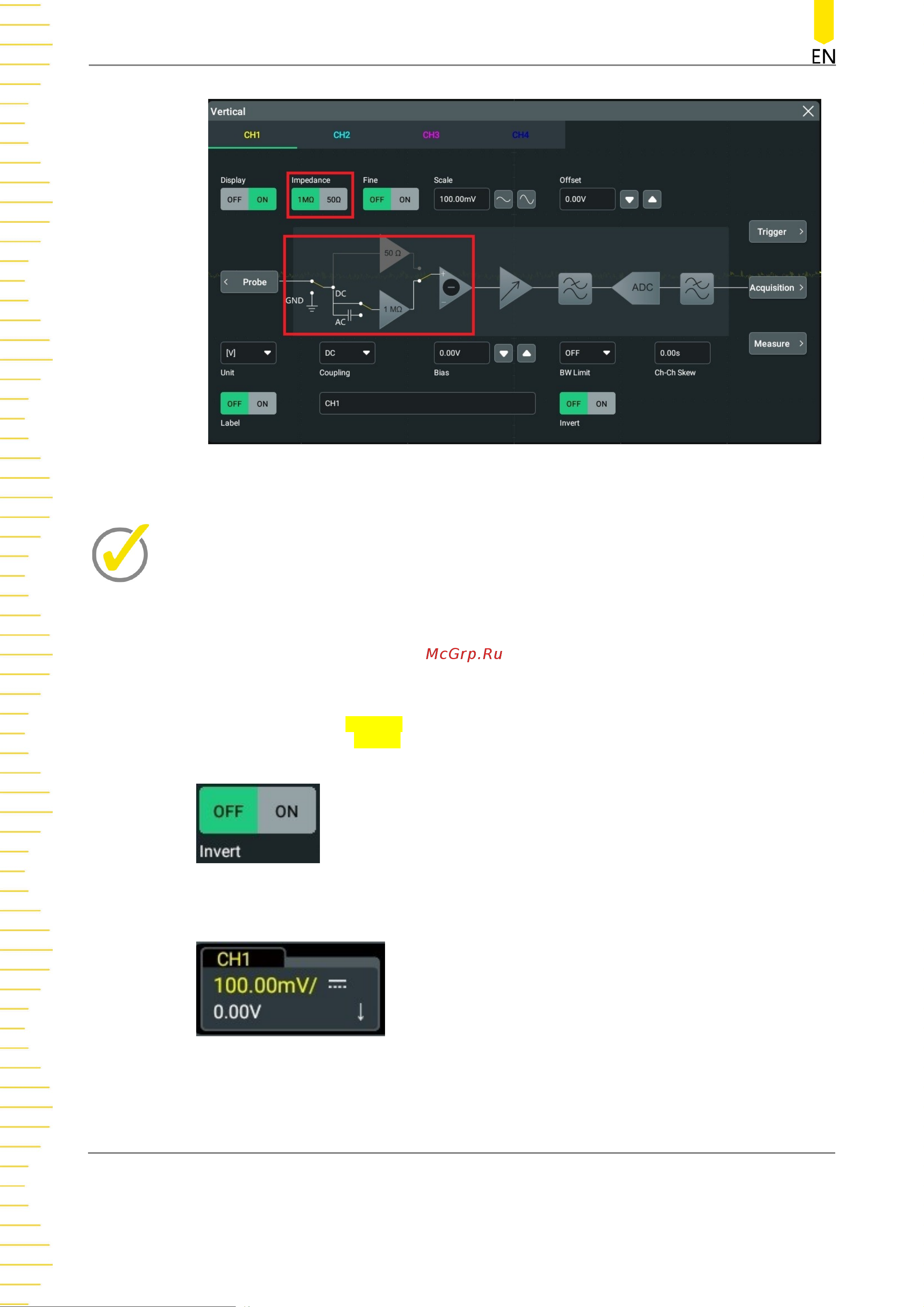

Рисунок 5.2 Изменение входного импеданса

Примечание

•

После того как осциллограф автоматически распознает пробник, входной

импеданс также будет распознан автоматически. Его не нужно настраивать

вручную.

•

Настройка входного импеданса повлияет на диапазоны вертикальной шкалы

канала и смещения.

5.7

Инвертирование осциллограммы

Коснитесь метки состояния канала в нижней части экрана, после чего

отобразится меню

Vertical

. Затем нажмите или коснитесь кнопки

ON/OFF во вкладке

Invert

включения/отключения функции

инвертирования осциллограммы.

Если эта функция включена, на метке канала будет отображаться

стрелка.

Когда инвертирование осциллограммы выключено, отображение происходит в

обычном режиме; когда инвертирование включено, значения напряжения

отображаемой осциллограммы инвертируются, как показано на рисунке ниже.

Включение инверсии также изменит результат функции измерения параметров

сигнала и т. д.
