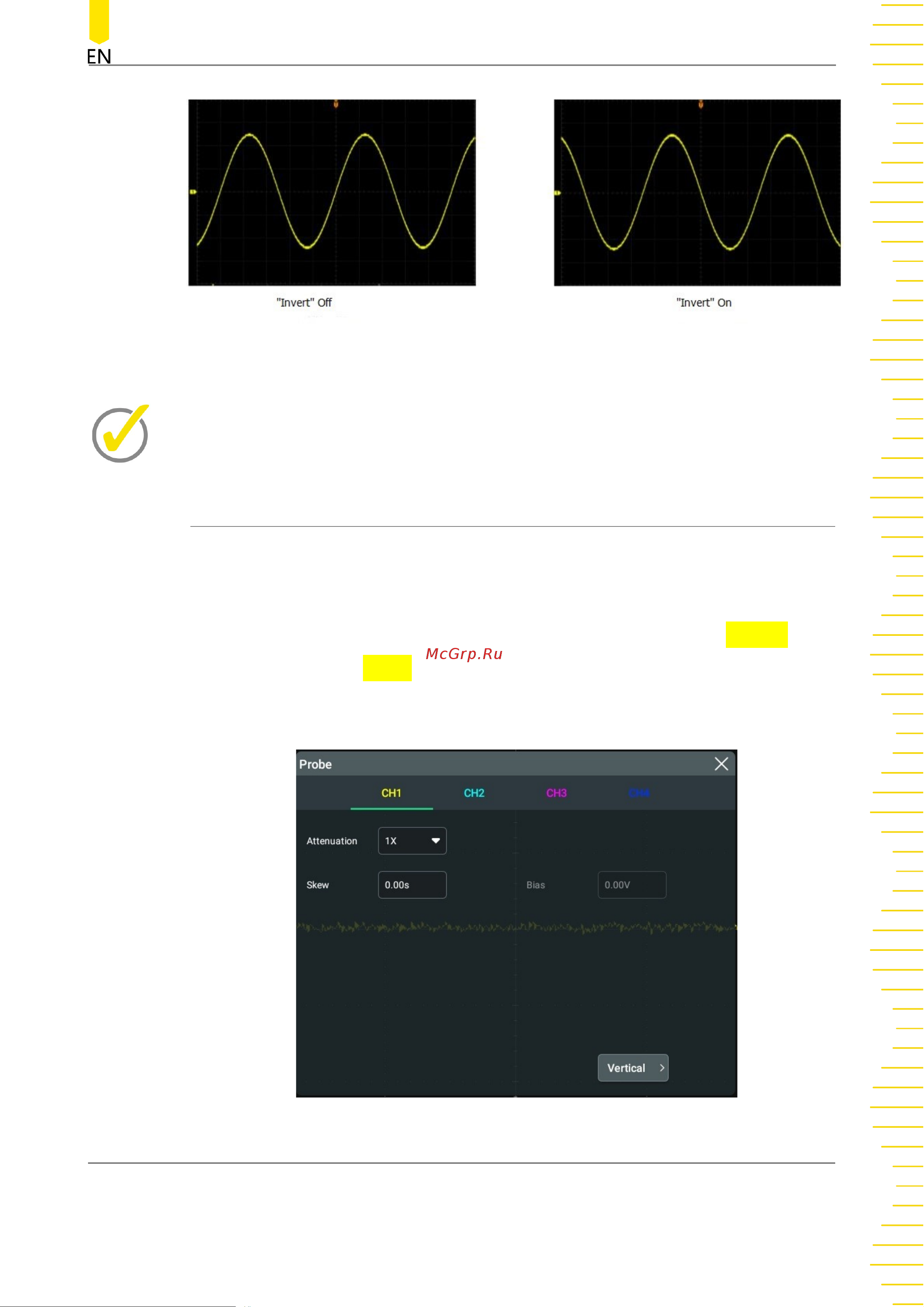

Рисунок 5.3 Инвертирование сигнала

Примечание

Когда инвертирование включено, запуск (например Edge trigger, Pulse trigger или Slope)

будет изменен.

5.8

Пробник

Аналоговый канал этого осциллографа поддерживает работу не только с

пассивным пробником, но и с активным пробником. Он может автоматически

распознавать тип подключенного пробника и его коэффициент ослабления.

Подробную техническую информацию о пробниках см. в соответствующем

руководстве пользователя на пробник.

Коснитесь метки состояния канала в нижней части. Затем в меню

Vertical.

Нажмите на вкладку

Probe

и задайте необходимые настройки пробника

Рис . 5.4 Меню настройки пробника
