Если прибор работает с пробниками серии RP7000, PVA7000 или PVA8000,

меню пробников показано на рисунке ниже. Невозможно задать коэффициент

ослабления пробника и выполнить калибровку пробника. Информацию о

конкретных моделях пробников см. в

технических данных DS70000

Подробную техническую информацию о пробниках см. в соответствующем

руководстве пользователя на пробники.

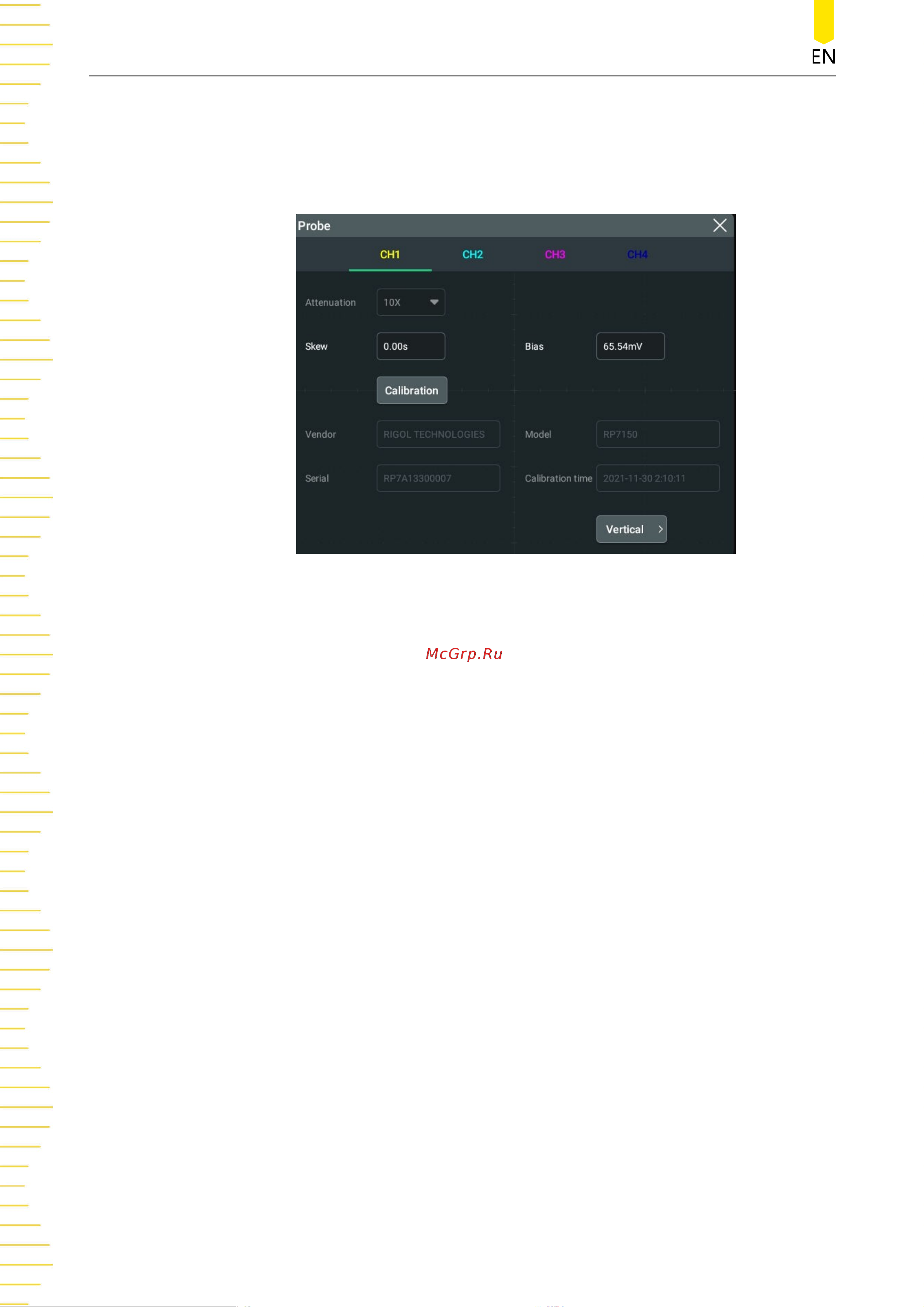

Рис . 5.5 Меню настройки пробников серии RP7000/PVA7000/PVA8000

Проведите пальцем, чтобы выбрать номер канала (CH1-CH4) или

нажмите/коснитесь номера канала, чтобы переключиться на интерфейс

настройки пробника для различных каналов.

Коэффициент ослабления пробника

Осциллограф позволяет настроить коэффициент ослабления пробника вручную.

Для получения правильных результатов измерения необходимо правильно задать

коэффициент ослабления пробника. По умолчанию коэффициент ослабления

пробника составляет 1X.

Доступные значения коэффициентов ослабления пробников приведены в

следующей таблице.

Таблица 5.2. Коэффициент ослабления пробников
