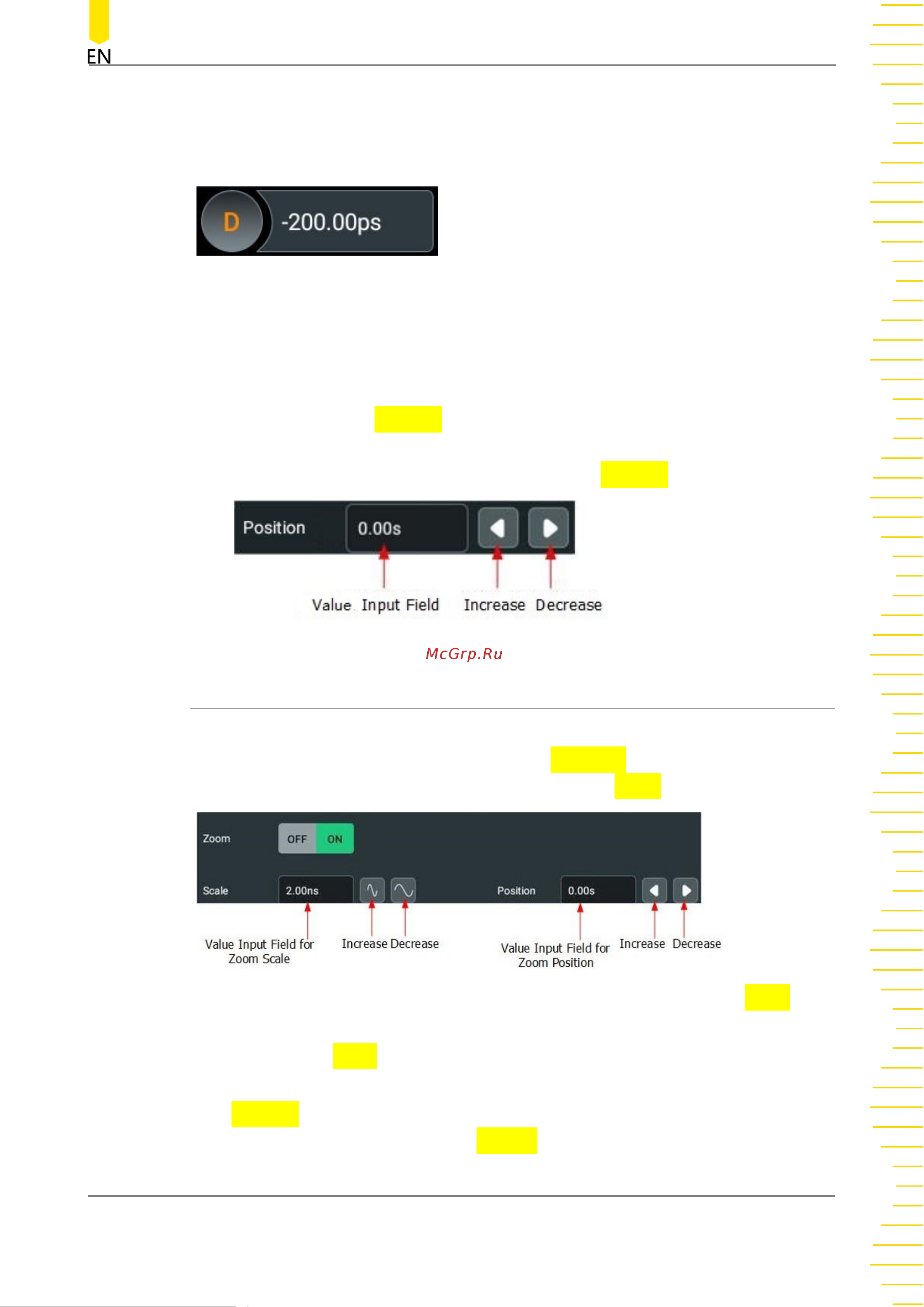

При изменении горизонтального положения точки запуска и отображаемые

осциллограммы всех каналов перемещаются влево и вправо. Горизонтальное

положение в верхней части экрана изменяется соответствующим образом, как

показано на рисунке ниже.

Горизонтальное положение можно отрегулировать следующими способами.

•

Включите функцию сенсорного экрана, а затем отрегулируйте

положение по горизонтали с помощью жеста перетаскивания.

Подробнее см.

в разделе " Перетаскивание ".

•

В меню

"Horizontal"

(Горизонтальное) нажмите или коснитесь значка в правой

части поля ввода

Position

для изменения положения по горизонтали

относительно центра

•

Введите числовое значение отстройки в поле

Position

6.3

Режим увеличения фрагмента

Режим увеличения фрагмента служим для более детального рассмотрения сигнала

В области управления cистемой по горизонтали Horizontal вы можете включить/выключить

режим увеличения фрагмента нажав ON/OFF во вкладке ZOOM

•

Масштаб:

Нажмите или коснитесь значка в правой части поля ввода

Scale

для увеличения или уменьшения масштаба. Можно также ввести значение в

поле ввода Scale

•

Положение:

Нажмите или коснитесь значков стрелок в правой части поля ввода

Position

для увеличения или уменьшения значения положения. Можно также

ввести значение в поле ввода Position
